简介：本项目利用FPGA技术创建了一个24小时制的数字时钟硬件电路。通过使用Xilinx Vivado 2019.1工具和NEXYS 4开发板，展示了从Verilog或VHDL代码编写到时钟逻辑在FPGA上的实现过程。时钟系统包含计数器和解码逻辑，以控制LED或LCD显示时间。这个项目对于学习数字逻辑设计和FPGA编程是极佳的实践材料。

1. FPGA技术在数字时钟设计中的应用

1.1 数字时钟设计与FPGA概述

数字时钟是生活中常见的电子设备，其设计要求准确、稳定并且易于操作。随着FPGA（现场可编程门阵列）技术的发展，它在数字时钟设计中的应用越来越广泛。FPGA因其可重配置性、高速并行处理能力和低功耗特性，成为实现复杂数字逻辑的理想平台。本章节将对FPGA技术在数字时钟设计中的应用进行初步探讨，深入分析其工作原理和设计流程。

1.2 FPGA在数字时钟设计中的优势

FPGA能够在数字时钟设计中发挥独特优势，主要得益于其可编程性。设计者能够根据需求调整硬件逻辑，优化时间显示功能，实现更精确的时序控制。此外，FPGA内部的并行处理单元可以高效地执行多个计时任务，如秒、分、时、日等计数器的同步运行，以及与显示单元的接口处理。这些特性为数字时钟提供了一个强大、灵活的设计平台，为用户带来更丰富和个性化的功能体验。

1.3 设计数字时钟的初探

在设计一个数字时钟时，首先需要考虑的是设计的基本要求，比如时间的准确性、时间显示方式以及用户交互界面。然后根据这些要求，选择合适的FPGA芯片和必要的外围组件，如七段显示器、按钮、晶振等。在设计流程中，我们将涉及到硬件描述语言（HDL）编程、时序约束设置、模块化设计等关键步骤，每一步都需精心策划和执行以确保最终产品的稳定可靠。本章节旨在为读者提供一个全面的FPGA数字时钟设计入门，为进一步深入学习和技术实践打下坚实基础。

2. 使用Vivado 2019.1进行硬件设计

2.1 Vivado 2019.1的设计流程概述

2.1.1 设计项目的创建与管理

创建一个新的Vivado设计项目是硬件设计的第一步。启动Vivado后，我们可以通过图形用户界面（GUI）进行项目设置，或者使用Tcl脚本来自动化项目创建过程。

在Vivado GUI中创建项目，需要依次选择“Create Project”向导。这个向导会引导我们完成以下几个关键步骤：

1. 选择项目保存的位置，命名为项目名称。
2. 选择项目类型，这里选择RTL项目。
3. 添加源文件，如果已经有设计文件，可以在这里添加。
4. 选择目标FPGA芯片或开发板。
5. 最后确认项目设置，并点击完成。

对于有经验的用户，使用Tcl脚本可以更快速地完成这一过程。Tcl脚本可以自动化重复任务，提高工作效率。以下是一个简单的例子：

# 创建一个名为my_project的新项目
create_project my_project ./my_project -part
# 添加源文件到项目中
add_files -fileset sources_1 [list ./my_source.v]
# 配置目标FPGA器件
set_property board_part  [current_project]

2.1.2 源代码的输入与编辑

源代码是硬件描述语言（HDL）编写的，这里主要涉及Verilog和VHDL两种语言。Vivado提供了强大的代码编辑器，支持语法高亮、代码自动补全、错误检测等功能。

在Vivado中输入和编辑源代码的步骤包括：

1. 打开项目后，在“Sources”窗口右击选择“Add Sources”来添加新的HDL文件。
2. 编写或粘贴HDL代码到编辑器中。
3. 利用代码编辑器的辅助功能检查语法错误。
4. 使用代码导航和重构功能，比如代码折叠和重命名。

例如，在编写一个简单的计数器时，你可能会创建一个新的Verilog文件，并输入如下代码：

module counter (
    input clk,        // 时钟信号
    input reset,      // 同步复位信号
    output [3:0] out  // 4位输出
);

reg [3:0] out_reg = 4'b0000; // 4位寄存器初始化为0
always @(posedge clk or posedge reset) begin
    if (reset) begin
        out_reg <= 4'b0000;
    end else begin
        out_reg <= out_reg + 1'b1;
    end
end

assign out = out_reg;

endmodule

在这个例子中， always 块中的代码描述了一个简单的同步上升沿触发计数器的行为。

2.2 硬件描述语言的选择与应用

2.2.1 Verilog与VHDL的基础对比

硬件描述语言（HDL）允许工程师以文本形式描述电子系统的硬件结构和行为。Verilog和VHDL是目前最流行的两种硬件描述语言。它们各有优势，适用于不同的设计场景。

Verilog具有以下特点：

• 非常类似于C语言的语法，对于熟悉编程的工程师来说比较容易上手。
• 支持快速仿真和原型设计。
• 广泛用于FPGA设计。

VHDL的特点是：

• 更强的类型系统和更规范的结构化设计方法。
• 在欧洲和航空电子领域使用得更普遍。
• 提供了比Verilog更强的抽象能力。

对于设计者而言，选择合适的硬件描述语言意味着需要根据项目需求、团队经验和个人偏好来决定。

2.2.2 选择合适的硬件描述语言

在选择硬件描述语言时，项目需求是首要考虑因素。对于FPGA开发，Verilog通常因其简洁的语法和较快的开发速度而受到青睐。但是，VHDL在处理复杂系统和需要严格验证的项目中，其规范的语法和强大的类型系统提供了更高的可靠性。

此外，团队成员的背景知识和技术栈也对选择产生影响。如果团队成员多数有C/C++背景，可能会倾向于使用Verilog；而团队如果更多拥有软件工程背景，可能会更青睐VHDL。

最后，对于初学者和自学者，选择一种HDL并深入学习，形成自己的设计风格和习惯是非常重要的。无论是Verilog还是VHDL，精通任何一种都可以帮助设计出高效的FPGA系统。

2.3 设计模块的封装与复用

2.3.1 IP核的概念与应用

IP核（Intellectual Property core）是指可以用于集成电路设计中的一个功能模块，它包括预先设计好的硬件逻辑和与之相关的软件驱动程序。IP核可以极大地加速系统设计的进程，提高设计的重用性。

在Vivado中，IP核的生成与集成十分方便。通过集成工具IP Catalog，设计者可以快速生成标准的IP模块，如处理器核、接口协议以及专用硬件加速器等。

IP核的主要优势在于：

• 减少设计周期 ：使用预设计的IP核可以避免从头开始设计，节省时间。
• 降低风险 ：IP核经过验证，使用它们可以减少设计中的错误。
• 提高性能 ：许多IP核都经过了优化，能够提供更好的性能。

2.3.2 模块化设计的实例分析

模块化设计是将一个复杂系统分解为小的、可管理和可复用的模块的过程。通过模块化，设计者可以在不同的项目中复用已经验证的设计块，加快开发速度并提高设计质量。

以一个简单的数字时钟为例，可以将其分解为以下模块：

• 时钟分频器 ：将FPGA板上提供的高频时钟信号分频成1Hz，作为计时基准。
• 计数器 ：将1Hz信号转换为小时、分钟和秒的计数值。
• 显示控制器 ：将计数器的值转换成能在七段显示器上显示的格式。

每个模块都可以单独设计和测试。在Vivado中，可以创建一个单独的HDL文件对应每个模块，并使用IP Catalog导入标准模块，如七段显示器的驱动IP核。

通过模块化设计，开发者可以专注于每个模块的功能实现，并且可以单独更新和优化每个部分，而不会影响其他模块的正常工作。在项目的后期阶段，这种模块化的设计方法也使得维护和升级变得更加简单。

在Vivado中，模块化设计还涉及到约束文件的使用，如XDC文件，用于定义引脚分配、时序约束等，以确保设计能够在特定的FPGA硬件上正常运行。

通过这种方式，设计者可以有效地在FPGA上实现复杂的硬件设计，同时保持了代码的清晰度和可维护性。

3. NEXYS 4开发板的特性及应用

3.1 NEXYS 4开发板的技术参数

3.1.1 开发板的硬件组成

NEXYS 4开发板是Digilent公司推出的一款面向教育和学术研究的FPGA开发平台。它配备有Xilinx公司生产的Artix-7 FPGA系列的XC7A100T-1CSG324C芯片。该芯片具有100k个逻辑单元，84个DSP切片，以及36个18x18乘法器，可提供强大的处理能力。NEXYS 4开发板的硬件组成非常丰富，包括有：

• 64MB的DDR3内存
• 16MB的PROM
• 128Mb的Quad SPI Flash
• 4个Pmod接口
• 1个HDMI输出端口
• 1个8位的数码管显示模块
• 4个用户按钮和16个用户LED灯
• 50MHz的晶振
• 以太网接口和USB-UART接口

这些硬件组件为数字时钟设计提供了充分的硬件支持，使得NEXYS 4开发板在教学和产品原型设计中备受欢迎。

3.1.2 开发板的资源与特性

NEXYS 4开发板除了具备基础的硬件资源，还拥有多个高级功能模块，例如：

• VGA输出接口，支持显示分辨率高达1920x1080
• 2个独立的12位模拟输入模块，支持音频输入
• 集成的USB-Host接口，支持USB鼠标和键盘

这些特性使得开发板在处理音频、视频和网络交互方面有着先天优势。为了便于开发者使用，NEXYS 4开发板还提供了图形化的数据流设计软件——Adept，该软件支持用户进行快速的硬件配置和设计下载。因此，无论是硬件还是软件层面，NEXYS 4开发板都为设计师提供了便利条件。

3.2 NEXYS 4开发板在项目中的应用

3.2.1 开发板的配置与编程

在配置NEXYS 4开发板时，首先要进行的是FPGA的配置。通常，这涉及编写一个VHDL或Verilog描述文件，来定义硬件逻辑。然后，利用Xilinx的Vivado设计套件进行综合、实现，并生成比特流文件。最后，通过USB接口将比特流文件下载到FPGA中。

在编程过程中，还需注意FPGA芯片的配置模式，NEXYS 4支持两种主要配置模式：

• Master模式：比特流文件通过USB直接加载到FPGA
• Slave模式：比特流文件通过从外部存储器（如Flash）加载到FPGA

在实际操作中，可以通过Xilinx的工具Vivado来配置这些模式，并生成相应的配置文件。

3.2.2 开发板与外部设备的交互

NEXYS 4开发板具有多种接口，便于与外部设备进行交互。例如，通过Pmod接口，可以连接各种扩展模块，如温度传感器、加速度计等。这些模块能够扩展开发板的功能，用于实现更为复杂的应用场景。

在与外部设备交互时，需要注意通信协议与接口标准。例如，若使用I2C通信协议与温度传感器模块进行数据交换，则需要配置相应的硬件I/O引脚为I2C模式，并编写相应的软件代码来实现数据的发送与接收。

下面是一个简单的VHDL代码示例，展示如何初始化一个I2C总线接口：

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;

entity i2c_master is
    Port ( clk : in STD_LOGIC;
           reset : in STD_LOGIC;
           start : in STD_LOGIC;
           write : in STD_LOGIC;
           read : in STD_LOGIC;
           data_in : in STD_LOGIC_VECTOR(7 downto 0);
           data_out : out STD_LOGIC_VECTOR(7 downto 0);
           ack : out STD_LOGIC;
           sda : inout STD_LOGIC;
           scl : out STD_LOGIC);
end i2c_master;

architecture Behavioral of i2c_master is
    -- I2C state machine states
    type state_type is (idle, start_cond, send_byte, wait_ack, read_byte, send_ack, stop_cond);
    signal state : state_type := idle;
    -- Timing constants for I2C bit timing
    constant I2C_FREQ : integer := 400; -- I2C Clock frequency in kHz
    constant I2CPeriod : time := 1000 us / (to_integer(to_unsigned(I2C_FREQ, 32)) * 4); -- 4 cycles per bit
begin

    -- SCL Clock Generation Process
    process(clk, reset)
    begin
        if reset = '1' then
            -- Reset the SCL clock generator
        elsif rising_edge(clk) then
            -- Increment the clock counter and toggle SCL
        end if;
    end process;

    -- I2C State Machine Process
    process(clk, reset)
    begin
        if reset = '1' then
            -- Reset the state machine
        elsif rising_edge(clk) then
            -- Update the state machine and manage I2C transactions
        end if;
    end process;

    -- I2C Bit Banging Control Signals
    sda <= 'Z'; -- Tri-state SDA line
    -- Other control signals

end Behavioral;

在上述代码中，我们定义了I2C主设备的VHDL实体和架构。这仅是一个框架，其中包含了I2C通信协议所必需的状态机和时序控制。每个状态的逻辑细节需要根据I2C通信协议的规范进行编写。此外，还应实现对SDA和SCL引脚的操作，确保数据线和时钟线的正确通信。

在开发板与外部设备的交互中，适当的通信协议和硬件接口的选择至关重要。例如，若使用串行通信，需要选择合适的波特率、数据位、停止位和奇偶校验等参数。所有这些细节都将在项目的成功实施中扮演着关键角色。

4. 24小时制时间显示逻辑实现

4.1 时间显示逻辑的设计原理

4.1.1 数字时钟的工作原理

数字时钟的核心是基于振荡器的频率来维持时间的准确度。振荡器产生的脉冲信号被计数器捕捉，并按特定的分频比转换为可识别的时间单位（如秒、分钟、小时）。计数器累积这些单位，进位并在达到一定阈值时更新显示设备上的时间。对于24小时制的时钟，其设计必须确保时间从00:00:00开始，到23:59:59结束，然后重置为次日的00:00:00。

4.1.2 24小时制与12小时制的比较

24小时制和12小时制主要的区别在于它们如何表示一天中的时间。12小时制需要额外的AM和PM标识来区分上午和下午，而24小时制以0到23的小时数来表示。24小时制避免了混淆，特别是在跨日的时间记录和军事时间里广泛使用。在设计时间显示逻辑时，确保24小时制的实现涉及额外的逻辑来控制小时计数器的上限（23小时），并在时间更新时重置。

4.2 显示界面的设计与实现

4.2.1 显示设备的选择与接口

数字时钟的显示界面可以使用LED、LCD或者VFD等多种显示设备实现。设计显示界面时，必须选择与FPGA开发板兼容的显示设备，并确定相应的接口类型。例如，若使用七段LED显示器，每个数字由七个LED组成，每个段由FPGA的一个输出信号控制。接口的定义应包含在硬件描述语言的端口定义中。

4.2.2 动态显示与静态显示的逻辑处理

动态显示涉及快速切换显示多个数字或段以减少引脚使用，并允许同时显示多个数字。每个显示元素轮流被激活，如此快速切换以至于人眼看起来所有数字都在同时显示。静态显示则是每个数字或段都有独立的引脚控制，每个数字或段会一直保持激活状态，适用于引脚充足的情况。以下伪代码展示了如何在Verilog中实现一个简单的动态显示逻辑：

module dynamic_display(
  input clk, // 时钟信号
  input reset, // 复位信号
  input [5:0] seconds, // 秒数，6位足以表示00-59
  output reg [6:0] seg, // 七段显示编码
  output reg [3:0] digit // 选择显示的数字位置
);

// 动态扫描频率定义，此例中每1/4秒更新一次显示位置
localparam SCAN_FREQ = 25000000;

reg [24:0] scan_counter; // 25MHz时钟下，计数器长度为25位

always @(posedge clk or posedge reset) begin
  if (reset) begin
    scan_counter <= 0;
    seg <= 7'b1111111; // 关闭所有LED
    digit <= 0;
  end else begin
    if (scan_counter >= SCAN_FREQ) begin
      scan_counter <= 0;
      digit <= digit + 1; // 移动到下一个数字位置
      case (digit)
        0: seg <= digit0_to_7seg(seconds[3:0]);
        1: seg <= digit1_to_7seg(seconds[3:0]);
        // 其他数字位置类似处理...
      endcase
    end else begin
      scan_counter <= scan_counter + 1;
    end
  end
end

// 数字到七段显示编码的转换函数
function [6:0] digit0_to_7seg;
  input [3:0] num;
  // 根据输入数字选择相应的七段显示编码
endfunction

// 其他数字到七段显示编码的转换函数类似...

endmodule

在这段代码中，我们定义了一个模块 dynamic_display ，它接收时钟信号、复位信号和秒数输入，输出七段LED编码和当前显示的数字位置。动态扫描频率 SCAN_FREQ 定义了每秒扫描4次显示，通过 scan_counter 计数器来控制。计数器达到阈值时， digit 变量将增加，并通过查找表 digit0_to_7seg 等函数来获取当前数字对应的七段显示编码。

通过本章节的介绍，我们深入探讨了24小时制时间显示逻辑的设计原理和实现方法，从基础的工作原理，到显示界面的设计，再到具体的逻辑实现与代码展示。为下一步实现FPGA上的数字时钟项目提供了理论基础和实际操作指导。

5. Verilog或VHDL编程实现

5.1 计数器和解码逻辑设计

计数器和解码逻辑是构建数字时钟逻辑的基础组成部分。它们负责跟踪时间的流逝并转换为用户能够读取的数字格式。

5.1.1 时钟计数器的设计与实现

计数器通常以秒为单位进行递增。我们可以用Verilog编写一个模块来实现秒计数器：

module seconds_counter(
    input clk,          // 输入时钟信号
    input reset,        // 同步复位信号
    output reg [5:0] seconds,  // 6位输出，足以表示0-59的秒数
    output reg tick     // 每次秒递增时产生一个脉冲
);

// 参数定义，时钟频率假设为50MHz
parameter MAX_COUNT = 50_000_000 - 1; // 1秒计数到MAX_COUNT

// 内部变量
reg [25:0] counter = 0; // 使用更多位以避免溢出

// 时钟计数逻辑
always @(posedge clk or posedge reset) begin
    if (reset) begin
        counter <= 0;
        seconds <= 0;
        tick <= 0;
    end else begin
        if (counter == MAX_COUNT) begin
            counter <= 0;
            seconds <= seconds + 1;
            if (seconds == 59) begin
                seconds <= 0;
            end
            tick <= 1; // 秒递增，产生脉冲信号
        end else begin
            counter <= counter + 1;
            tick <= 0;
        end
    end
end

endmodule

此代码段创建了一个秒计数器模块，每秒增加一次计数，并在秒数增加时产生一个脉冲信号。

5.1.2 数字显示解码的逻辑实现

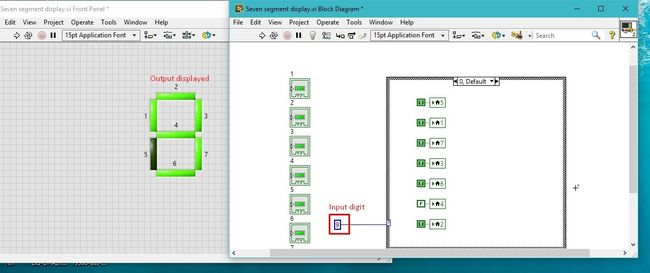

数字显示解码器的任务是将内部计数的数字转换为七段显示器或七段LED可以显示的格式。以下是一个简单的七段解码器的Verilog实现：

module seven_segment_decoder(
    input [3:0] binary_input, // 4位二进制输入
    output reg [6:0] seg // 7段显示器的输出
);

// 根据输入的二进制值来点亮对应的段
always @(*) begin
    case(binary_input)
        4'b0000: seg = 7'b1000000; // 0
        4'b0001: seg = 7'b1111001; // 1
        4'b0010: seg = 7'b0100100; // 2
        // ... 其他数字的解码
        default: seg = 7'b1111111; // 默认情况下熄灭所有段
    endcase
end

endmodule

5.2 时序分析及硬件描述语言综合

时序分析与综合是硬件设计中的关键步骤，确保设计在实际硬件上能够稳定可靠地运行。

5.2.1 时序约束的设置与分析

时序约束的设置确保了FPGA的时钟信号满足系统时序要求，例如确保所有的时钟域转换是安全的。在Vivado中，时序约束通常使用 XDC 文件来设置。

5.2.2 综合与优化的方法与技巧

综合过程将硬件描述语言转换为FPGA的逻辑元素。优化可以在综合阶段通过设置目标时钟速度、资源使用和其他参数来实现。例如，在Vivado中可以通过修改 set_property 命令来优化时钟树。

5.3 数字时钟项目的源代码与比特流文件

最后，将综合后的设计进行实现，生成比特流文件，并下载至FPGA中进行测试。

5.3.1 源代码的编写与调试

源代码编写需要根据数字时钟的功能需求，将计数器和解码模块等组合起来，形成完整的数字时钟逻辑。

5.3.2 生成比特流文件与下载至FPGA

在Vivado中，可以通过以下步骤生成比特流文件并下载至FPGA： 1. 生成项目报告，检查是否有时序违规。 2. 使用 write_bitstream 命令生成比特流文件。 3. 使用FPGA开发板上的JTAG接口将比特流文件下载至FPGA。

本章节介绍了FPGA编程中的基本实现，计数器与解码器的设计，以及如何生成和应用比特流文件。在下一章节，我们将讨论NEXYS 4开发板的特性及如何应用于我们的数字时钟项目中。
