Qt/C++开发监控GB28181系统/获取设备信息/设备配置参数/通道信息/设备状态
一、前言
设备注册成功后，接下来要做的就是获取设备的信息，尤其是通道信息，根据国标协议，永远只有两个层级，一个是设备，然后就是设备下面多个通道，设备编码在整个系统中唯一，通道编码在一个设备中唯一，如果不唯一，那就可能会产生冲突，其实是程序层面的冲突，硬件层面不冲突，这个不是mac地址这种唯一性，仅仅是软件层面的学号的约定。理论上来说可以重复，但是软件编写者一般不会这么要求，包括国标文档也要求不能重复，一旦重复的话，很多逻辑和操作不好处理。
获取设备信息一般会拿到设备的名称，通道的信息会拿到编码和名称，这些名称可能是中文，需要转码才能正常解析。设备状态用的很少，除非用户主动去获取，设备的配置参数用的也很少，甚至很多国标监控系统不会去做，我也是从国标文档中才找到的对应的指令，一般通过设备参数拿到超时时间和超时次数，然后服务端这边根据这个值来判断是否超时，而不是写死一个超时时间。
在实际应用现场，会发现有些NVR上电后，连接上服务端后传过来的通道信息不全，因为该NVR下面的设备还没有完全上线，尽管已经做了目录订阅功能，但是上线后未必会主动通知，需要定时查询通道信息才能获取到，所以做了个定时查询的机制，一旦查询到有新的设备变动，则发出信号，重新更新设备通道信息。
//获取设备信息：服务端-》设备端
MESSAGE sip:34020000001320000002@192.168.0.64:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.110:15060;branch=z3hG9bK9225da1aa0084d469ebc6f6694bf6dc8
From: <sip:34020000002000000001@192.168.0.110:15060>;tag=1019
To: <sip:34020000001320000002@192.168.0.64:5060>
Call-ID: 35d87369b8b34488867dfbfbea2e91c2
CSeq: 20 MESSAGE
User-Agent: wx_feiyangqingyun
Max-Forwards: 70
Content-Length: 154
Content-Type: application/MANSCDP+xml
Contact: <sip:34020000002000000001@192.168.0.110:15060>
<?xml version="1.0" encoding="GB2312"?>
<Query>
<CmdType>DeviceInfo</CmdType>
<SN>10019</SN>
<DeviceID>34020000001320000002</DeviceID>
</Query>
//设备信息返回：设备端-》服务端
MESSAGE sip:34020000002000000001@3402000000 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.64:5060;rport;branch=z9hG4bK2061567590
From: <sip:34020000001320000002@3402000000>;tag=415404928
To: <sip:34020000002000000001@3402000000>
Call-ID: 541248116
CSeq: 20 MESSAGE
Content-Type: Application/MANSCDP+xml
Max-Forwards: 70
User-Agent: IP Camera
Content-Length: 324
<?xml version="1.0" encoding="GB2312"?>
<Response>
<CmdType>DeviceInfo</CmdType>
<SN>10019</SN>
<DeviceID>34020000001320000002</DeviceID>
<Result>OK</Result>
<DeviceName>IP CAMERA</DeviceName>
<Manufacturer>Hikvision</Manufacturer>
<Model>DS-2CD5024EFWD</Model>
<Firmware>V5.5.85</Firmware>
<Channel>1</Channel>
</Response>
//获取设备状态：服务端-》设备端
MESSAGE sip:34020000001320000002@192.168.0.64:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.110:15060;branch=z3hG9bK326223905abd4c258ab82e726ef93616
From: <sip:34020000002000000001@192.168.0.110:15060>;tag=1018
To: <sip:34020000001320000002@192.168.0.64:5060>
Call-ID: f69573838e564a4c8762a3465544037b
CSeq: 19 MESSAGE
User-Agent: wx_feiyangqingyun
Max-Forwards: 70
Content-Length: 156
Content-Type: application/MANSCDP+xml
Contact: <sip:34020000002000000001@192.168.0.110:15060>
<?xml version="1.0" encoding="GB2312"?>
<Query>
<CmdType>DeviceStatus</CmdType>
<SN>10018</SN>
<DeviceID>34020000001320000002</DeviceID>
</Query>
//设备状态返回：设备端-》服务端
MESSAGE sip:34020000002000000001@3402000000 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.64:5060;rport;branch=z9hG4bK1675009157
From: <sip:34020000001320000002@3402000000>;tag=2077654677
To: <sip:34020000002000000001@3402000000>
Call-ID: 1002341894
CSeq: 20 MESSAGE
Content-Type: Application/MANSCDP+xml
Max-Forwards: 70
User-Agent: IP Camera
Content-Length: 427
<?xml version="1.0" encoding="GB2312"?>
<Response>
<CmdType>DeviceStatus</CmdType>
<SN>10018</SN>
<DeviceID>34020000001320000002</DeviceID>
<Result>OK</Result>
<Online>ONLINE</Online>
<Status>OK</Status>
<DeviceTime>2025-04-22T11:14:23</DeviceTime>
<Alarmstatus Num="1">
<Item>
<DeviceID>34020000001340000001</DeviceID>
<DutyStatus>ONDUTY</DutyStatus>
</Item>
</Alarmstatus>
<Encode>ON</Encode>
<Record>ON</Record>
</Response>
//获取设备参数：服务端-》设备端
MESSAGE sip:34020000001320000002@192.168.0.64:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.110:15060;branch=z3hG9bK8fdd12678d10455faf6141abf099c783
From: <sip:34020000002000000001@192.168.0.110:15060>;tag=1020
To: <sip:34020000001320000002@192.168.0.64:5060>
Call-ID: 207ffb519158414a926275c01512ee0f
CSeq: 21 MESSAGE
User-Agent: wx_feiyangqingyun
Max-Forwards: 70
Content-Length: 197
Content-Type: application/MANSCDP+xml
Contact: <sip:34020000002000000001@192.168.0.110:15060>
<?xml version="1.0" encoding="GB2312"?>
<Query>
<CmdType>ConfigDownload</CmdType>
<SN>10020</SN>
<DeviceID>34020000001320000002</DeviceID>
<ConfigType>BasicParam</ConfigType>
</Query>
//设备参数返回：设备端-》服务端
MESSAGE sip:34020000002000000001@3402000000 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.64:5060;rport;branch=z9hG4bK626480488
From: <sip:34020000001320000002@3402000000>;tag=1196765638
To: <sip:34020000002000000001@3402000000>
Call-ID: 1421185166
CSeq: 20 MESSAGE
Content-Type: Application/MANSCDP+xml
Max-Forwards: 70
User-Agent: IP Camera
Content-Length: 608
<?xml version="1.0" encoding="GB2312"?>
<Response>
<CmdType>ConfigDownload</CmdType>
<SN>10020</SN>
<DeviceID>34020000001320000002</DeviceID>
<Result>OK</Result>
<BasicParam>
<Name>IP CAMERA</Name>
<DeviceID>34020000001320000002</DeviceID>
<SIPServerID>34020000002000000001</SIPServerID>
<SIPServerIP>192.168.0.110</SIPServerIP>
<SIPServerPort>15060</SIPServerPort>
<DomainName>3402000000</DomainName>
<Expiration>3600</Expiration>
<Password>12345678</Password>
<HeartBeatInterval>30</HeartBeatInterval>
<HeartBeatCount>3</HeartBeatCount>
<PositionCapability>0</PositionCapability>
</BasicParam>
</Response>
//获取通道信息：服务端-》设备端
MESSAGE sip:34020000001320000002@192.168.0.64:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.110:15060;branch=z3hG9bKca6cdd79b54b4a898a08a027df9ee74f
From: <sip:34020000002000000001@192.168.0.110:15060>;tag=1021
To: <sip:34020000001320000002@192.168.0.64:5060>
Call-ID: 73a10bfd47944564aebc9f383d8d5dbc
CSeq: 22 MESSAGE
User-Agent: wx_feiyangqingyun
Max-Forwards: 70
Content-Length: 151
Content-Type: application/MANSCDP+xml
Contact: <sip:34020000002000000001@192.168.0.110:15060>
<?xml version="1.0" encoding="GB2312"?>
<Query>
<CmdType>Catalog</CmdType>
<SN>10021</SN>
<DeviceID>34020000001320000002</DeviceID>
</Query>
//通道信息返回：设备端-》服务端
MESSAGE sip:34020000002000000001@3402000000 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.64:5060;rport;branch=z9hG4bK759035473
From: <sip:34020000001320000002@3402000000>;tag=417631013
To: <sip:34020000002000000001@3402000000>
Call-ID: 438658409
CSeq: 20 MESSAGE
Content-Type: Application/MANSCDP+xml
Max-Forwards: 70
User-Agent: IP Camera
Content-Length: 963
<?xml version="1.0" encoding="GB2312"?>
<Response>
<CmdType>Catalog</CmdType>
<SN>10021</SN>
<DeviceID>34020000001320000002</DeviceID>
<SumNum>2</SumNum>
<DeviceList Num="2">
<Item>
<DeviceID>34020000001310000001</DeviceID>
<Name>hikangname</Name>
<Manufacturer>Hikvision</Manufacturer>
<Model>IP Camera</Model>
<Owner>Owner</Owner>
<CivilCode>3402000000</CivilCode>
<Address>Address</Address>
<Parental>0</Parental>
<ParentID>34020000002000000001</ParentID>
<SafetyWay>0</SafetyWay>
<RegisterWay>1</RegisterWay>
<Secrecy>0</Secrecy>
<Status>ON</Status>
</Item>
<Item>
<DeviceID>34020000001340000001</DeviceID>
<Name></Name>
<Manufacturer>Hikvision</Manufacturer>
<Model>AlarmIn</Model>
<Owner>Owner</Owner>
<CivilCode>3402000000</CivilCode>
<Address>Address</Address>
<Parental>0</Parental>
<ParentID>34020000001320000002</ParentID>
<SafetyWay>0</SafetyWay>
<RegisterWay>1</RegisterWay>
<Secrecy>0</Secrecy>
<Status>ON</Status>
</Item>
</DeviceList>
</Response>

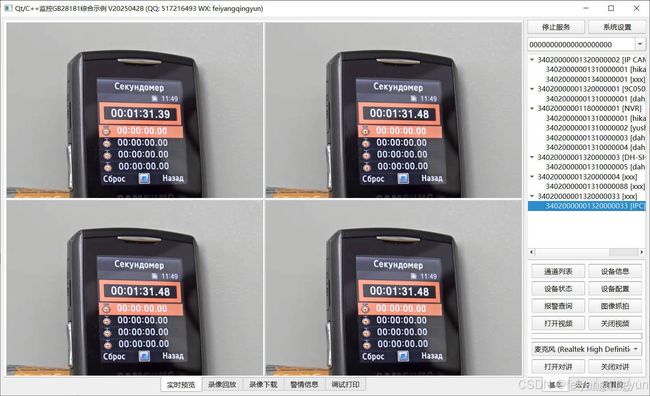

二、效果图
三、相关地址
- 国内站点：https://gitee.com/feiyangqingyun
- 国际站点：https://github.com/feiyangqingyun
- 个人作品：https://blog.csdn.net/feiyangqingyun/article/details/97565652
- 文件地址：https://pan.baidu.com/s/1d7TH_GEYl5nOecuNlWJJ7g 提取码：01jf 文件名：bin_video_gb28181。
四、功能特点
- 支持设备注册、注销、心跳、校时、注册认证、注销认证等。
- 设备上线后可以手动获取设备状态、设备信息、配置信息、预置位信息等。
- 设备上线后自动获取设备通道信息，包括中文通道名称。识别到通道上线离线变化，会重新获取该设备的所有通道信息。
- 支持视频点播，可以分别点播主码流和子码流，内置rtp解包线程，解包后发给视频播放组件解码播放。
- 每个设备每个通道支持点播多个视频，通过ssrc区分，支持共用端口和不同端口收流。
- 支持对某个设备下面所有通道、某个通道、某个通道对应的某个流分别关闭。
- 支持录像文件查询和回放，回放控制支持暂停播放、继续播放、倍速播放、切换播放进度。
- 支持录像文件下载，支持倍速比如8倍速下载，可同时多线程批量下载。
- 回放和下载同时支持IPC和NVR，比如摄像头自带的SD存储卡录像文件回放，NVR上的硬盘录像文件回放。
- 支持云台控制，向上、向下、向左、向右、左上、右上、左下、右下方位移动，镜头放大缩小，光圈放大缩小，镜头聚焦放焦。
- 支持预置位信息的查询、调用、添加、修改、删除等操作。
- 自动目录订阅功能，通道上线下线都有对应的信号通知。
- 内置定时读取通道信息机制，以保证通道信息是最新的，比如有些NVR是不断更新的通道信息。
- 支持警情订阅，各种警情事件比如运动目标检测报警、入侵检测报警、徘徊检测报警等自动上报。
- 国标服务同时支持udp和tcp方式，可选只监听一种或者两种都监听，tcp方式自动处理粘包问题。
- 国标拉流同时支持udp、tcp被动、tcp主动三种方式，每个通道都可以自由选择何种拉流方式。
- 内置拉流端口池，每次拉流从中取出一个，关闭流自动回收端口号，重复利用。
- 收流端口自动纠错，自动跳过被占用的端口，不会出现端口占用导致收流失败的情况。
- 视频播放自适应硬解码，极低资源占用，实时性极好，带悬浮条显示视频流信息，可以直接在悬浮条单击按钮保存录像文件到本地。
- 支持几千路国标消息交互并发，实时视频流支持64路同时显示，可以拓展更多路数。
- 支持阿里云等云服务器，可以分别设置内网监听地址和外网访问地址，一般云服务器上是监听地址用内网，对外访问用外网地址。
- 支持视频分发，也就是推流，视频通道打开后可以自动推流到流媒体服务器，其他需要的地方拉流即可，支持rtsp、rtmp、hls、webrtc等方式拉流。
- 同时支持gb28181-2011、gb28181-2016、gb28181-2022以及后续可能的所有协议版本。
- SIP解析和交互采用纯Qt底层代码实现，udp/tcp通信交互，祖传原创代码解析，不依赖任何第三方。
- 代码量少，gb28181交互部分共几千行代码，注释详细，接口友好，使用极其简单，提供非常详细的使用示例。
- 支持海康、大华、宇视、华为、天地伟业等所有国标设备。
- 支持所有Qt版本和编译器以及操作系统，包括但不限于win、linux、mac、android、嵌入式linux、树莓派香橙派、国产os等。
五、相关代码
void GB28181Parse::parseConfigDownload(GB28181Info info, QList<GB28181Device> &devices)
{
//找到对应的设备
GB28181Device device = GB28181Helper::getDevice(info.deviceId, devices);
if (device.deviceId.isEmpty()) {
return;
}
QDomNodeList nodes = info.bodyNodes;
for (int i = 0; i < nodes.count(); ++i) {
QDomNode node = nodes.at(i);
if (!node.isElement()) {
continue;
}
QDomElement element = node.toElement();
QString name = element.tagName();
QString text = element.text();
if (name == "Expiration") {
device.expiration = text.toInt();
} else if (name == "HeartBeatInterval") {
device.heartBeatInterval = text.toInt();
} else if (name == "HeartBeatCount") {
device.heartBeatCount = text.toInt();
}
}
//更新设备信息
devices[devices.indexOf(device)] = device;
}
//具体格式规范在gb28181-2016文档的第68页
GB28181Event GB28181Parse::parseAlarmInfo(GB28181Info info)
{
GB28181Event event;
event.deviceId = info.deviceId;
event.channelId = info.bodyAttr["DeviceID"];
event.alarmPriority = info.bodyAttr["AlarmPriority"].toInt();
event.alarmMethod = info.bodyAttr["AlarmMethod"].toInt();
event.alarmInfo = info.bodyAttr["AlarmInfo"].toInt();
event.alarmType = info.bodyAttr["Info"].toInt();
event.alarmTime = info.bodyAttr["AlarmTime"];
event.alarmDescription = info.bodyAttr["AlarmDescription"];
return event;
}
GB28181Status GB28181Parse::parseMediaStatus(GB28181Info info, const QList<GB28181Device> &devices)
{
//这里需要根据主机信息去查询设备/info.deviceId很可能是通道编号而不是设备编号
GB28181Device device = GB28181Helper::getDevice(info.deviceIp, info.devicePort, devices);
GB28181Status status;
status.deviceId = device.deviceId;
status.channelId = info.bodyAttr["DeviceID"];
//121-播放完成/122-播放中断/213-设备报警
status.notifyType = info.bodyAttr["NotifyType"].toInt();
//有些设备传过来的xml数据中的是设备编号而不是通道编号
if (status.channelId == status.deviceId) {
status.channelId = info.deviceId;
}
//每个通道可能有多个流/需要找到具体哪个流
QStringList ssrcs, froms, tos, callIds;
GB28181Helper::getChannel(device, status.channelId, "", ssrcs, froms, tos, callIds, false);
QString callId = info.attr["Call-ID"];
int index = callIds.indexOf(callId);
if (index >= 0) {
status.ssrc = ssrcs.at(index);
}
return status;
}
int GB28181Parse::parseDeviceList(GB28181Info info, const QString &deviceId, QList<GB28181Channel> &channels)
{
QDomNodeList nodes = info.bodyNodes;
for (int i = 0; i < nodes.count(); ++i) {
QDomNode node = nodes.at(i);
if (!node.isElement()) {
continue;
}
GB28181Channel channel;
channel.parentId = deviceId;
QDomNodeList list = node.childNodes();
for (int j = 0; j < list.count(); ++j) {
QDomElement element = list.at(j).toElement();
QString name = element.tagName();
QString text = element.text();
channel.attr.insert(name, text);
if (name == "DeviceID") {
channel.channelId = text;
} else if (name == "Name") {
channel.channelName = text;
} else if (name == "ParentID") {
//部分设备传回来的这里的编号其实并不是父编号
//channel.parentId = text;
} else if (name == "Status") {
}
}
//补全默认名称
if (channel.channelName.isEmpty()) {
channel.channelName = "xxx";
}
channels << channel;
}
return info.bodyAttr["SumNum"].toInt();
}
