图文详解配置ocs边缘服务器

图文详解配置ocs边缘服务器最近越来越多的人在问ocs边缘服务器如何配置，证书如何配置。其实我也没办法回答，因为这个东西我是在次操作中边摸索边写的，第一次，只是问得人多了我才决定做一下看看。希望那些一直问我边缘如何配置一直没有回答的兄弟们，原谅俺了，哈哈哈

这个部署文档并不是最终版的，目前我也没有完全弄明白还有些问题到底出在什么地方，希望高手大侠们看到这篇文章多发表意见，共同完善这个文档。目前这个文档能实现，外网登陆，文件互传，消息传递,live meeting功能。语音视频功能测试会在近期内完成后加图
首先描述下我的实验环境

域名：hello.local

边缘服务器名称：ocsedge，双网卡，内网ip：192.168.2.4外网ip：10.0.1.1 未加入域

域控：li.hello.local ip地址：192.168.2.1，企业跟证书服务器

ocs服务器集成所有角色：ocs.hello.local,ip地址：192.168.2.3 企业从根服务器

sql服务器：sql.hello.local ip地址：192.168.2.2

1 手头没有什么部署文档，刚开始按照部署exchange2007边缘服务器的思路，既然是边缘服务器当然是不加入域的。首先添加边缘服务器的dns后缀以及dns服务器里面添加相应的a纪录，同时需要建立一条SRV记录，_sipfederationtls，tcp，5061，指向外部访问边缘服务器的 FQDN，作用是联盟和公用的IM连接

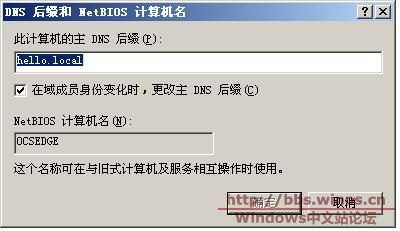

我的电脑-属性-计算机名称-更改-其他，填入与域名一致的dns后缀（不知道这步是否多余，应该不多于吧而且比较重要吧，查下相关文档再说）
2008-3-13 13:20


2在域控上面的dns服务器添加相关a纪录

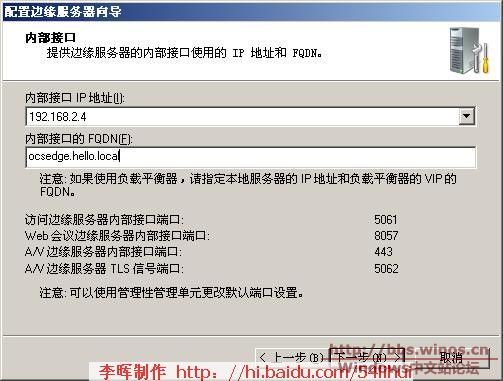

3运行安装程序，设定相关信息
2008-3-13 13:20


2008-3-13 13:20


2008-3-13 13:20



4 以下详细叙述证书部分

在进行完以上步骤后，就应该运行分配证书这步了。首先，我的边缘服务器并没有安装任何证书机构以及从证书机构，我是通过向dc上的企业根证书进行申请的

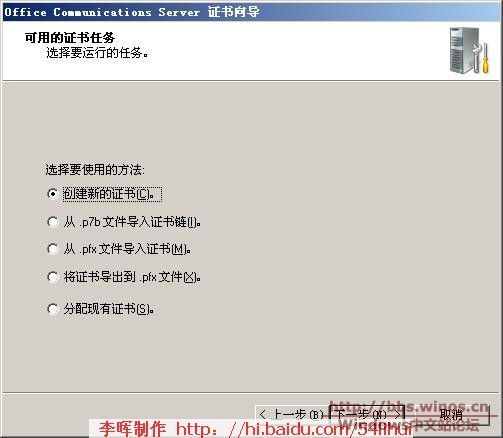

4.1 新建证书
2008-3-13 13:20


4.2  选择组件
2008-3-13 13:20

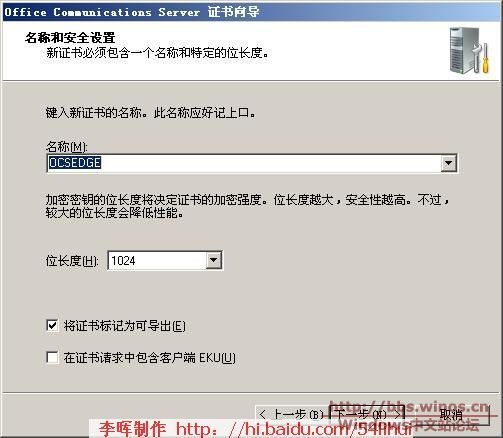

4.3 名称和安全设置，ps：这里的名称不是fqdn名称，设定fqdn名称在下面的步骤
2008-3-13 13:20

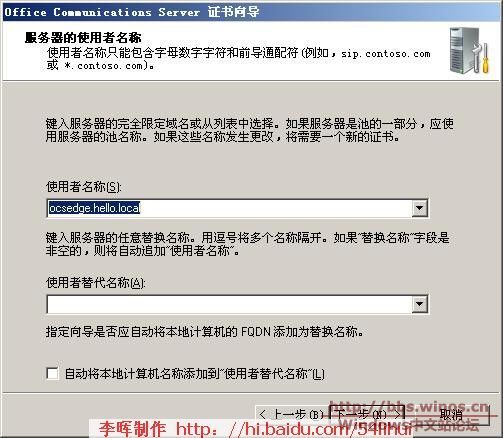

4.4 服务器使用的名称里面填入边缘服务器的fqdn名称
2008-3-13 13:20

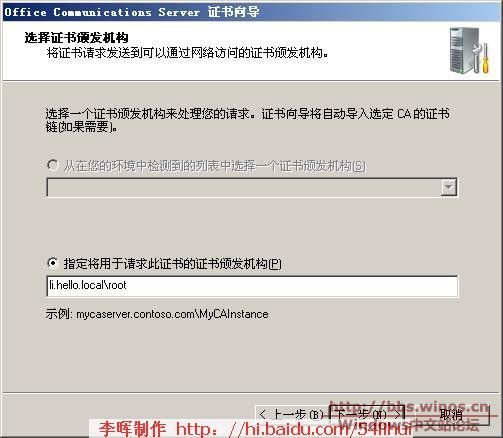

4.5 选择证书颁发机构，因为我是向dc上的企业跟证书远程申请的所以，我按照格式输入了以下信息。root是我的跟证书机构名称，li.hello.local是我得dc服务器兼根证书服务器。ps：在这之前我已经将跟证书安装到了边缘服务器上，以便跟证书机构信任这台计算机
2008-3-13 13:20

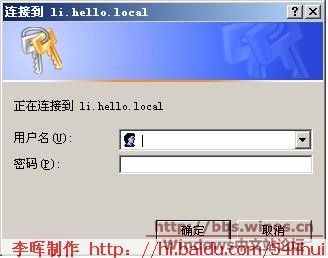

4.6 连接上了dc上的根证书机构，要求我填入帐户凭证
2008-3-13 13:20

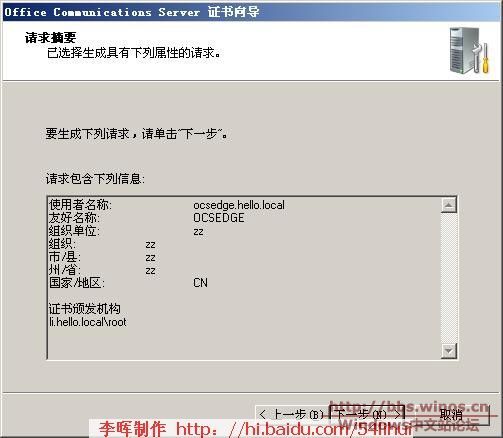

4.7 确认相关信息，点击下一步
2008-3-13 13:20


4.8 如果一切正确，并且网络没有问题的话，就会能够正确申请到证书
2008-3-13 13:20

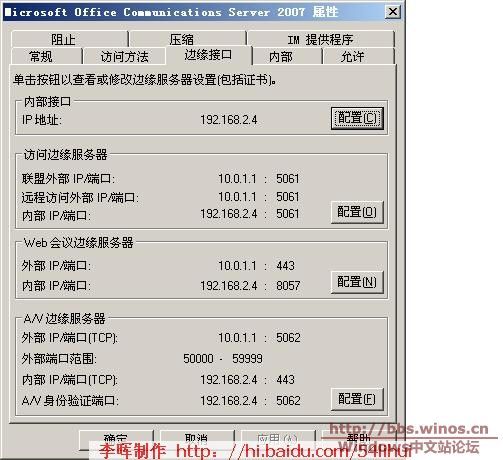

4.9 这步进行证书分配， 我们进入我的电脑-管理，然后打开ocs边缘服务器的控制台，在根节点上右键属性-选择边缘接口
2008-3-13 13:20


4.10 首先对内部借口进行证书分配，点击配置

选择证书，将上面步骤我们申请到的证书选中

2008-3-13 13:20


4. 11 以上面方法 对剩下的三项进行证书分配

4.12 分配完证书为了生效需要重新启动计算机，启动后。运行ocs边缘安装程序。发现分配证书这步已经绿色对号，显示完成。可以进行下一步的通讯验证

4.13 填入测试帐户，设定池以及相关信息开始测试

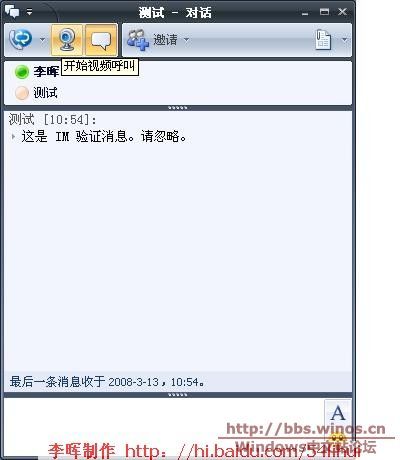

在测试时，我得其中一个帐户刚好开着于是收到了测试信息。说明通讯正常
2008-3-13 13:20

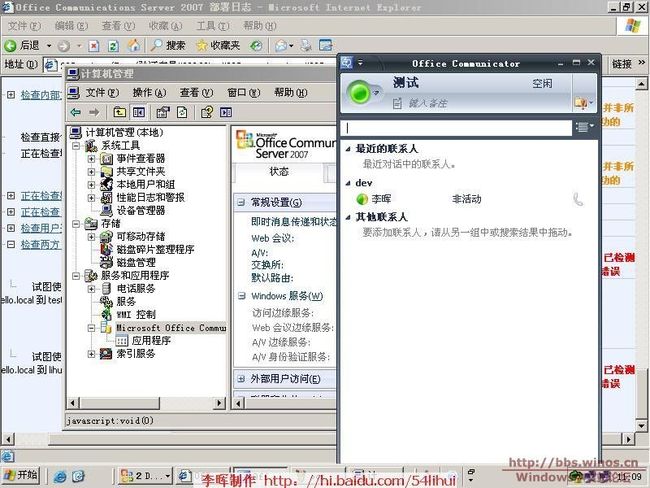

4。14 我在边缘服务器上登陆一个帐户，能够成功登陆。并发测试消息。一切正常
2008-3-13 13:20


4.15 这是另外一台客户端上收到的即时消息
2008-3-13 13:20


4.16 这是我在边缘服务器上与另外一台计算机（域内）进行的文件传输，测试成功
2008-3-13 13:20


4.17 ok，以上测试说明了边缘服务器基本部署成功，即时消息及文档传输功能正常

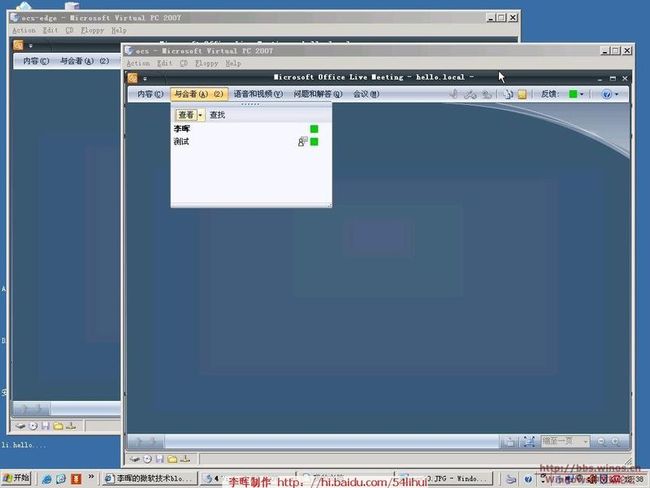

以下是测试会议功能，在边缘服务器上启动live meeting的时候提示输入了帐户以及密码，估计是身份验证的问题，不过填入后正常连接。正常使用
2008-3-13 13:20



ok,全部搞定，边缘服务器部署及测试完成
希望大家看到下面这张图的时候别被吓住，这是边缘服务器功能测试生成的很多的错误提示，飘红阿~~~~~~~~~~，不过看了下错误提示都是联盟配置什么的问题，还有其他一些稍为重要的问题
具体问题我会慢慢查找，最后会完善这篇文档
2008-3-13 13:20




呃，我总觉得应该参考微软的KB，还有证书和我的理解有出入，外网DNS少了2条SRV记录，等问题。不过大家可以学习下，这样做也有一定道理的~
