SIMPASS技术解析

一、什么叫SIMPASS

SIMpass技术融合了DI卡技术和SIM卡技术，或者称为双界面SIM卡。SIMpass是一种多功能的SIM卡，支持接触与非接触两个工作接口，接触界面实现SIM功能，非接触界面实现支付功能，兼容多个智能卡应用规范。

二、特点



从技术角度来讲SIMPASS就是NFC技术

应用上来讲，就是将NFC芯片集成到SIM卡里，将天线外置通过柔性PCB相连







技术特点	SIMPASS	NFC
通信频率	13.56MHz	13.56MHz
支持协议	ISO14443/A/B/Mifare	ISO14443/A/B/Mifare
读卡距离	<10cm	<10cm
通信原理	负载调制	负载调制
实现方式	SIM卡+天线	手机主板内部集成





三 、SIMPASS的两种方案



1、SIM卡+天线套件

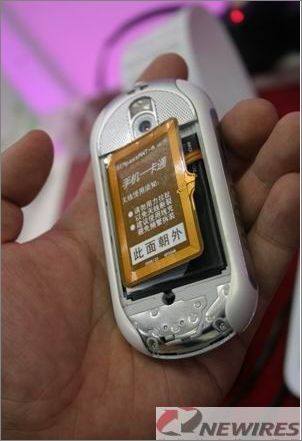

使用SIM卡的非接触端口与FPC柔性电路板天线结合，利用柔性板的韧性在手机内可以任意转折，将线圈置于可以与读写机具进行通讯的位置

2、定制手机

利用手机可塑性强的特点进行触点改造，使天线可靠的与SIM卡LA LB连接。

1）、电池与后盖分离





       2）电池后盖一体方案

            a、此类改造须电池厂商配合.

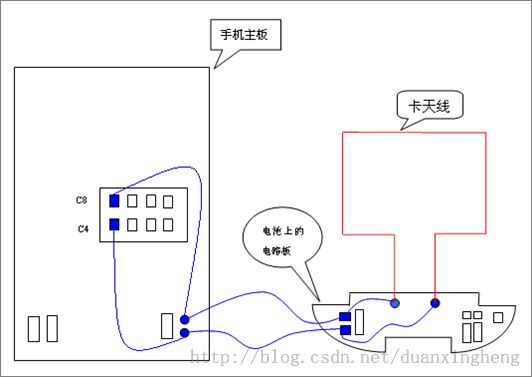

       b、天线线圈 , 电池芯 , 吸波材料合成完整电池 , 在具备本身触点的同时 , 电池上要增加两个触点和手机主板上对应的与 C9,C10 的触点连接

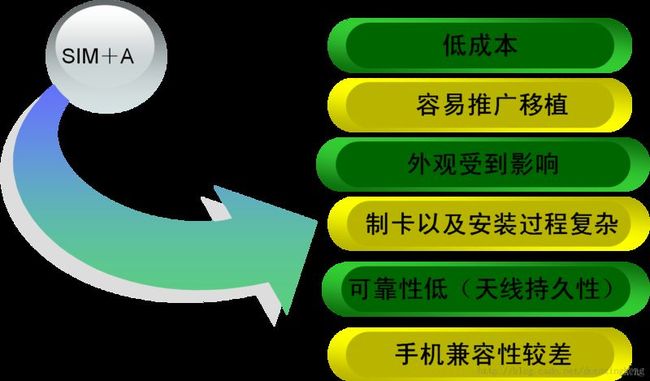

四 、SIM卡＋天线套件方案特点

五 、定制手机方案的特点

六 、SIMPASS优点



1、不需要更换手机

2、13.56M技术成熟，国际标准，安全性高

3、成本低

七 、SIMPASS为什么要将天线翻转到手机电池上面？

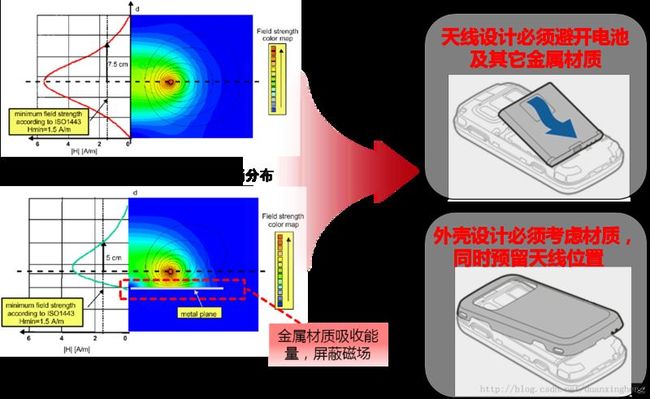

这是由技术本身的缺陷所致：13.56MHz的电磁场很容易受到外界环境的干扰，特别是金属介质

八、13.56MHz技术原理问题



九、SIMPASS缺点



1、金属后盖手机无法使用(如iphone4)

2、天线尺寸大小固定，小手机、SIM卡横插手机无法使用

3、手机兼容率低（75%）
