ICS512的用法

ICS512是时钟乘数器,它可以将时钟频率加倍的芯片。通过调整S1和S0的值(为高,为低或放空不接),可以对输入的时钟进行多种类型的倍率输出。

其功能框图如下:

ICS512的用法_第1张图片

管脚分配如下:

ICS512的用法_第2张图片

管脚描述如下:

ICS512的用法_第3张图片

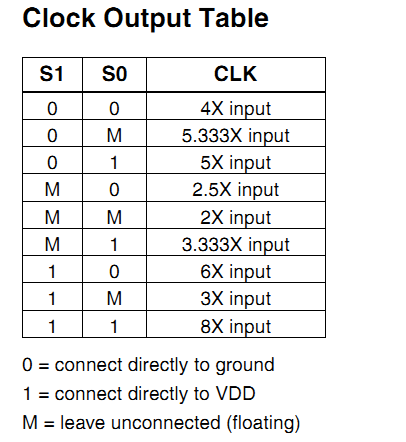

倍率表如下:

ICS512的用法_第4张图片
