直插式精巧I/O模块：WIZ812MJ数据手册V1.1

1. 简介

WIZ812MJ是一款内嵌了W5100(硬件TCP/IP芯片，内置PHY)、带其他胶合逻辑的MAG-JACK(带变压器的RJ45)网络模块。它可以当作一个组件使用，而且不需要为W5100和变压器准备接口。对于那些想要快速的开发互联网应用系统的用户来说，WIZ812MJ是一个理想的选择。

想了解更多关于硬件TCP/IP应用的信息，请参阅W5100的数据手册。

WIZ812MJ 由 W5100 和 MAG-JACK 组成。

• TCP/IP, MAC 协议层: W5100
• 物理层: 内置于 W5100
• 接口: MAG-JACK(带变压器的RJ45)

1.1. 特点

• 支持10/100 Base TX
• 支持半/全双工
• 支持自动协商和自动交叉检测
• 符合IEEE 802.3/802.3u标准
• 工作电压3.3V，承受5V I/O信号
• 支持网络状态指示器LED
• 内置硬件互联网协议：TCP，IP Ver.4，UDP，ICMP，ARP，PPPoE，IGMP
• 内置硬件以太网协议：DLC，MAC
• 支持同时的4个独立连接
• 支持单片机总线接口和SPI接口
• 支持直接/间接模式总线访问
• 支持接口API供应用程序开发
• 2.54mm间距2 x10排针接口
• 温度：0 ~ 70℃ (工作), -40 ~ 85℃ (存储)

1.2. 模块图



1.3.   WIZ811MJ和WIZ812MJ之间的区别



2.引脚分配 & 描述



2.1. 引脚分配



I : 输入                               O : 输出

I/O : 双向输入输出                            P : 电源

2.2. 电源&地

2.3. 单片机接口



2.4. 其他信号



3.时序图

WIZ812MJ提供了W5100的如下接口。

-.直接/间接模式总线访问

-.SPI访问

3.1.         复位时序



3.2.         寄存器/存储器的读时序



3.3.         寄存器/存储器的写时序

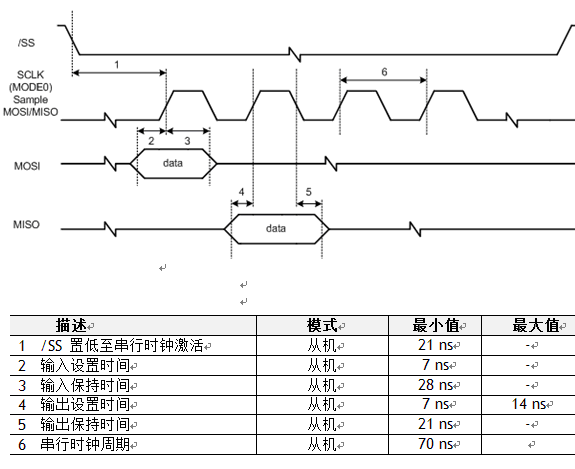

3.4.         SPI 时序



4.尺寸







5.原理图





6.原件清单
