PowerDesigner(CDM—PDM—SQL脚本的转换流程)
PowerDesigner 数据模型 (CDM—PDM—SQL 脚本的转换流程 )
在开发的过程中会经常遇到 做一个模块功能，首先让你根据需要先画一个 E-R 图出来，
很多的朋友对 E-R 图 都不是很熟悉，或者说有的朋友在开发的项目过程中，根本就没有用到 E-R 图 , 因为对于有些对 E-R 图不是很熟悉的朋友感觉画 E-R 图无从下手：
我个人根据一些资料整理了一下关于 E-R 图的 描述 及用法 示例：希望对，对 E-R 图并不是很熟悉的朋友有所帮助吧 ….
概念数据模型也称信息模型，它以实体－联系 (Entity-RelationShip, 简称 E-R) 理论为基础，并对这
一理论进行了扩充。它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。换句话说，就是先将
现实世界中的客观对象抽象为实体 (Entity) 和联系 (Relationship), 它并不依赖于具体的计算机系统
或某个 DBMS 系统，这种模型就是我们所说的 CDM; 然后再将 CDM 转换为计算机上某个 DBMS
所支持的数据模型，这样的模型就是物理数据模型 , 即 PDM,
详细的关于 E-R 图 理论方面的描述，还请了解一些相关资料
以下是我个人对 E-R 图 的一个简单的用法整理 ,
如有不同意见，请提出 ….
(1). 打开 PowerDesigner file — new 弹出如下窗口
上图是 PowerDesigner CDM( 概念数据模型 —Conceptual Data Model)

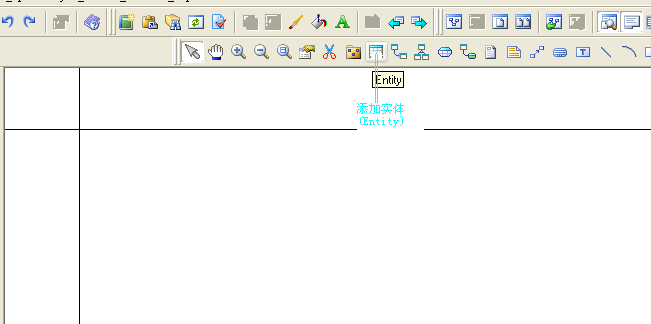

(2). 添加实体类：如下图

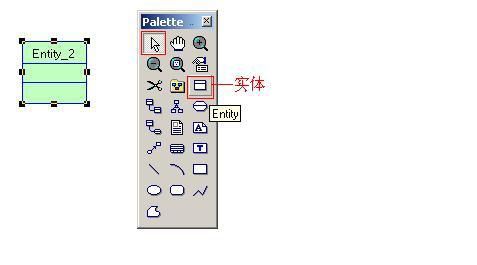

<1>. 在 CDM 的图形窗口中，单击工具选项版上的 Entity 工具，再单击图形窗口的空白处，在单
击的位置就出现一个实体符号。点击 Pointer 工具或右击鼠标，释放 Entitiy 工具。如图所示
<2>. 双击刚创建的实体符号，打开下列图标窗口，在此窗口 “General” 标签中可以输入实体的名
称、代码、描述等信息。
添加实体属性

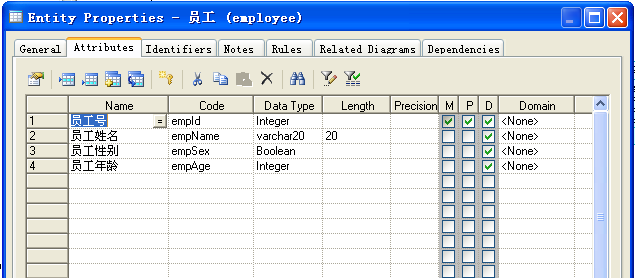

1） 在上述窗口的 “Attribute” 选项标签上可以添加属性，如下图所示。
2）
添加 Entity 如下图 :
实体属性为 :
关于实体属于的具体配置信息，请查看关于这方面的入门资料，在这里我就不详细的说明了 ..
建立联系
联系（ Relationship ）是指实体集这间或实体集内部实例之间的连接。
实体之间可以通过联系来相互关联。与实体和实体集对应，联系也可以分为联系和联系集，联
系集是实体集之间的联系，联系是实体之间的联系，联系是具有方向性的。联系和联系集在含义
明确的情况之下均可称为联系。
按照实体类型中实例之间的数量对应关系，通常可将联系分为 4 类，即一对一（ ONE TO ONE ）
联系、一对多（ ONE TO MANY ）联系、多对一（ MANY TO ONE ）联系和多对多联系（ MANY
TO MANY ）。

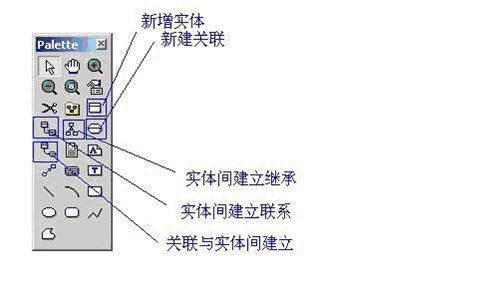

在 CDM 工具选项板中除了公共的工具外，还包括如下图所示的其它对象产生工具。
在图形窗口中创建两个实体后，单击 “ 实体间建立联系 ” 工具，单击一个实体，在按下鼠标左键
的同时把光标拖至别一个实体上并释放鼠标左键，这样就在两个实体间创建了联系，右键单击图

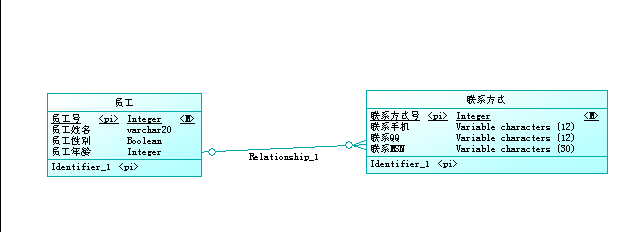

形窗口，释放 Relationship 工具。如下图所示
|
建立关系图标 |
在两个实体间建立了联系后，双击联系线，打开联系特性窗口，如图所示。
“ 员工 ” 与 “ 联系方式 ” 两个实体之间的联系是一对多联系，换句话说 “ 联系方式 ” 和 “ 员工 ” 之间的联系是多对一联
系。而且一个联系方式必须属于一个员工，并且只能属于一个员工，不能属于零个员工，所以从 “ 联系方式 ” 实体
至 “ 员工 ” 实体的基数为 “1,1” ，从联系的另一方向考虑，一个员工可以拥有多个联系方式，也可以没有任何联系方式，即零个联系方式，所以该方向联系的基数就为 “0,n”, 如图所示
到此 :CMD 已经建成 ;

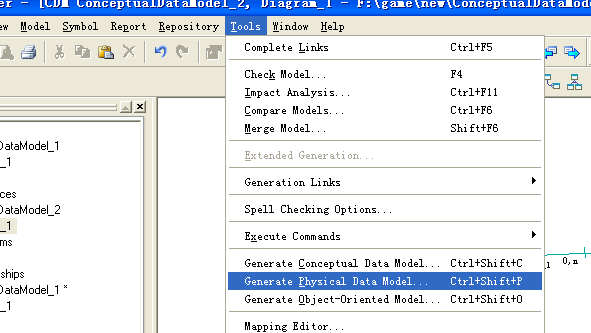

下面说明如何生成 :PDM à 点击 : Tools à Generate Physical Data Model 如下图 :
或者 : 按 Ctrl+G 键

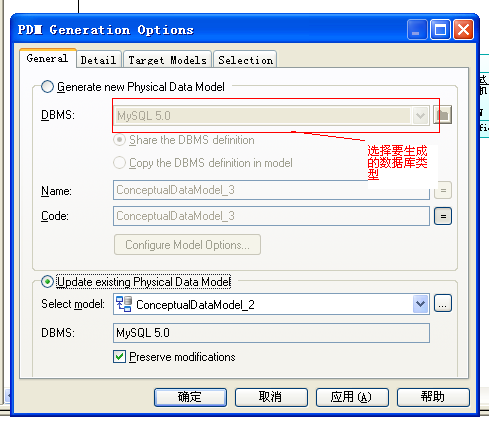

弹出下图窗口 :

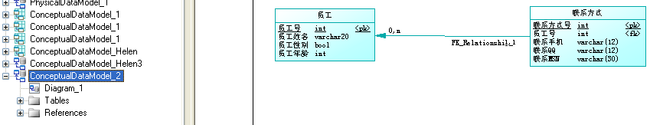

生成如下图 PDM
联系方式表 :Fk 外键关系是由于 建立关系以后，自动生成的
生成 sql 脚本 :Ctrl +G 键
总结 :CDM à Ctrl+G = PDM à Ctrl+G = SQL 脚本
如果要生成 OOM --> 点击工具-->Generage Object-Oriented Model
