通用流程设计

写在前面：本人文采不好，零星写过几篇随笔，但都不尽人意，本着共同学习共同进步的原则，还是打算把近期开发的一个通用流程的软件拿出来与大家分享。本流程软件能满足鄙人接触到了解到的一般的流程实现（由于接触到的流程有限，以及对流程理解的不够透彻，流程引擎中不免有设计不足或考虑不周，也希望大神们能多多指点），如果读者在阅读或使用过程中遇到什么问题或有什么想法，希望能拿出来与大家分享，我们共同去学习去完善这套流程引擎。本随笔打算只涉及流程引擎部分，可视化流程设计随后做单独的随笔推出。写作水平有限，望读者多多体谅...（如有问题可随时联系笔者。邮箱:455274752@qq.com）。欢迎加入流程交流群： 251834323

　　一、需求

　　开发一套通用流程引擎软件，在主软件可以通过简单的注册、引用，即可完成软件流程部门的设计开发。

　　二、抽象解决方案

　　1.通过EntityFramework的CodeFirst实现流程有关的数据库表的创建。

　　2.通过SilverLight实现流程的可视化操作。

　　三、项目结构说明

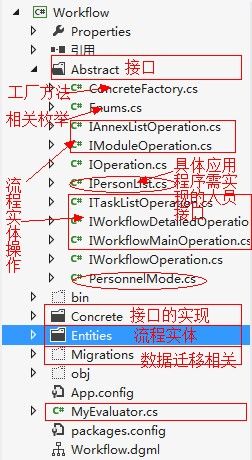

　　四、项目结构分析及代码

　　一、Entities流程实体

　　定义流程相关的数据库实体。

　　

　　1.WorkflowInitializer.cs 初始化数据库类，定义创建数据库时的默认数据。相关类定义如下：

View Code

　　2.WorkflowDB.cs 继承System.Data.Entity.DbContext 定义流程引擎数据库上下文类。相关类定义如下：

View Code

　　3.ModuleList.cs 模块类，主应用程序包含多个模块应用流程时，有此处区分具体模块需应用的具体流程。相关类定义如下：

View Code

　　4.WorkflowMain.cs 流程主表类，定义流程相关的属性。相关类定义如下：

View Code

　　5.WorkflowDetailed.cs 流程子表类，定义流程步骤的相关属性。相关类定义如下：

View Code

　　6.TaskList.cs 任务表，定义针对处理人的相关任务信息。相关类定义如下：

View Code

　　7.AnnexList.cs 附件表，针对任务处理时上传附件的需求。相关类定义如下：

View Code

　　二、Abstract 接口

　　定义外部访问的接口类。

　　

　　1.ConcreteFactory.cs 工厂类，对外提供接口的实例。代码如下：

 1 using System;
 2 using System.Collections.Generic;
 3 using System.Linq;
 4 using System.Text;
 5
 6 namespace Workflow.Abstract
 7 {
 8     public class ConcreteFactory
 9     {
10         /// <summary>
11         /// 创建具体实现的类的实例
12         /// </summary>
13         /// <typeparam name="T">接口类型</typeparam>
14         /// <typeparam name="T2">具体实现</typeparam>
15         /// <returns></returns>
16         public static T CreateConcrete<T,T2>() where T2:T
17         {
18             return (T)Activator.CreateInstance<T2>();
19         }
20     }
21 }

　　2.Enums.cs 定义相关的枚举。代码如下：

Enums.cs

　　3. I*Operation.cs 对应数据库表的相关操作。代码如下：

IModuleOperation.cs

IWorkflowMainOperation.cs

IWorkflowDetailedOperation.cs

ITaskListOperation.cs

IAnnexListOperation.cs

　　4.IWorkflowOperation.cs 流程的总体操作。代码如下：

View Code

　　5.IPersonList.cs 具体应用程序需实现的权限相关的人员接口。代码如下：

View Code

　　6.PersonnelMode.cs 全局角色类型，通过单例模式实现对应用程序全局人员类型的管理。代码如下：

View Code

　　三、Concrete接口的实现　　

　　对接口的具体实现。

　　

　　1. *Operation.cs对应数据库表的相关操作。代码如下：

ModuleOperation.cs

WorkflowMainOperation.cs

WorkflowDetailedOperation.cs

TaskListOperation.cs

AnnexListOperarion.cs

　　2.WorkflowOperation.cs流程的总体操作。代码如下：

View Code

　　3.PersonPersonnelMode.cs 人员类型中，人员的实现实例类。代码如下：

View Code

　　四、MyEvaluator.cs 执行表达式或方法，返回结果的类。

相关代码如下：

MyEvaluator.cs

　　五、关键技术点剖析

　　1.不同的软件可能包含不同人员类型（如流程审批中可能需要组织机构中的部门经理，还可能需要角色中的计划员等）。

　　解决方案：提供统一的接口（IPersonList），具体的应用程序实现接口，并在全局变量PersonnelModeList中注册接口实现类的实例。

　　2.条件步骤的具体选择（如在满足条件一的情况下走步骤一，而在满足条件二的时候可能需要走步骤二）。

　　解决方案：提供可行性表达式的方法，根据执行表达式的结果确定具体的步骤（如(10>@p?1:2)会根据传入的p的值确定是走步骤一还是走步骤二）。

　　六、总结

　　因并没有与具体的表单设计引擎相关联，流程引擎中必然存在许多不足的地方，比如，条件步骤的具体选择就存在很大的局限性，无法直接设置某个属性的值去做条件判断从而确定具体的步骤。

　　由于笔者知识面的局限性，引擎中可能还存在笔者没有考虑到的因素，望读者们能与笔者共同发现引擎中的不足以及寻找最佳的解决方案。或者读者对现有的代码结构、解决方案等有好的意见均可与笔者沟通（联系方式见上↑）。

　　注：相关源码会在下一篇的可视化流程设计中一并给出，有兴趣的读者请关注。

相关文章连接

　　可视化流程设计——流程设计器演示(基于Silverlight)：http://www.cnblogs.com/qidq/p/Workflow_Silverlight.html
