Android流式布局实现

查看我的全部开源项目【开源实验室】
欢迎加入我的QQ群：【201055521】，本博客客户端下载【请点击】

摘要

新项目用到了一种全新布局————Android标签流式布局的功能，正好一直说给大家讲自定义控件的实现，今天就为大家讲一种android流式布局的实现。
本文原创，转载请注明地址：http://blog.kymjs.com/

正文

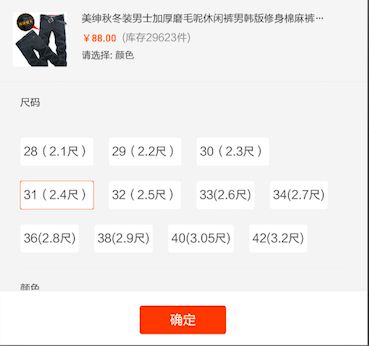

在日常的app使用中，我们会在android 的app中看见热门标签等自动换行的流式布局，今天，我们就来看看如何自定义一个类似热门标签那样的流式布局吧（源码下载在下面最后给出）

这个控件并不是我实现的，代码是从网上搜流式布局找到的。我只是为大家讲解一下实现过程以及原理。

先看代码

public class FlowLayout extends ViewGroup {
    private float mVerticalSpacing; //每个item纵向间距
    private float mHorizontalSpacing; //每个item横向间距

    public FlowLayout(Context context) {
        super(context);
    }
    public FlowLayout(Context context, AttributeSet attrs) {
        super(context, attrs);
    }
    public void setHorizontalSpacing(float pixelSize) {
        mHorizontalSpacing = pixelSize;
    }
    public void setVerticalSpacing(float pixelSize) {
        mVerticalSpacing = pixelSize;
    }
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        int selfWidth = resolveSize(0, widthMeasureSpec);

        int paddingLeft = getPaddingLeft();
        int paddingTop = getPaddingTop();
        int paddingRight = getPaddingRight();
        int paddingBottom = getPaddingBottom();

        int childLeft = paddingLeft;
        int childTop = paddingTop;
        int lineHeight = 0;

        //通过计算每一个子控件的高度，得到自己的高度
        for (int i = 0, childCount = getChildCount(); i < childCount; ++i) {
            View childView = getChildAt(i);
            LayoutParams childLayoutParams = childView.getLayoutParams();
            childView.measure(
                    getChildMeasureSpec(widthMeasureSpec, paddingLeft + paddingRight,
                            childLayoutParams.width),
                    getChildMeasureSpec(heightMeasureSpec, paddingTop + paddingBottom,
                            childLayoutParams.height));
            int childWidth = childView.getMeasuredWidth();
            int childHeight = childView.getMeasuredHeight();

            lineHeight = Math.max(childHeight, lineHeight);

            if (childLeft + childWidth + paddingRight > selfWidth) {
                childLeft = paddingLeft;
                childTop += mVerticalSpacing + lineHeight;
                lineHeight = childHeight;
            } else {
                childLeft += childWidth + mHorizontalSpacing;
            }
        }

        int wantedHeight = childTop + lineHeight + paddingBottom;
        setMeasuredDimension(selfWidth, resolveSize(wantedHeight, heightMeasureSpec));
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        int myWidth = r - l;

        int paddingLeft = getPaddingLeft();
        int paddingTop = getPaddingTop();
        int paddingRight = getPaddingRight();

        int childLeft = paddingLeft;
        int childTop = paddingTop;

        int lineHeight = 0;

        //根据子控件的宽高，计算子控件应该出现的位置。
        for (int i = 0, childCount = getChildCount(); i < childCount; ++i) {
            View childView = getChildAt(i);

            if (childView.getVisibility() == View.GONE) {
                continue;
            }

            int childWidth = childView.getMeasuredWidth();
            int childHeight = childView.getMeasuredHeight();

            lineHeight = Math.max(childHeight, lineHeight);

            if (childLeft + childWidth + paddingRight > myWidth) {
                childLeft = paddingLeft;
                childTop += mVerticalSpacing + lineHeight;
                lineHeight = childHeight;
            }
            childView.layout(childLeft, childTop, childLeft + childWidth, childTop + childHeight);
            childLeft += childWidth + mHorizontalSpacing;
        }
    }
}

从控件创建过程说起

1. 当这个流式布局在被加载如内存并显示在屏幕上这一过程中，首先会调用view.measure(w,h)这个方法，表示测量view的宽度与高度，其中参数w与h分别表示这个控件的父控件的宽高。
2. 在view.measure()方法的调用过程中又会调用view本身的一个回调方法,onMeasure()，这个是view自身的一个回调方法，用于让开发者在自定义View的时候重新计算自身的大小。一般会在这个方法中循环遍历，计算出这个控件的全部子孙控件的宽高。
3. 在View的宽高计算完成以后，考虑将这个控件显示到屏幕的指定位置上，此时view的onLayout()方法会被调用。 一般同时会在这个方法中计算出全部子孙控件在这个控件中的位置。
   可能基本流程有些枯燥，接下来结合代码看看。

流布局的实现

看到onMeasure()方法中的这段：

//通过计算每一个子控件的高度，得到自己的高度
for (int i = 0, childCount = getChildCount(); i < childCount; ++i) {
        View childView = getChildAt(i);
        LayoutParams childLayoutParams = childView.getLayoutParams();
        childView.measure(
                getChildMeasureSpec(widthMeasureSpec, paddingLeft + paddingRight,
                        childLayoutParams.width),
                getChildMeasureSpec(heightMeasureSpec, paddingTop + paddingBottom,
                        childLayoutParams.height));
        int childWidth = childView.getMeasuredWidth();
        int childHeight = childView.getMeasuredHeight();

        lineHeight = Math.max(childHeight, lineHeight);

        if (childLeft + childWidth + paddingRight > selfWidth) {
            childLeft = paddingLeft;
            childTop += mVerticalSpacing + lineHeight;
            lineHeight = childHeight;
        } else {
            childLeft += childWidth + mHorizontalSpacing;
        }
    }

首先通过循环，遍历这个控件的所有子控件，同时调用子控件的measure()方法，这时measure方法的两个参数是控件能给这个子控件的最大宽高(我们都知道的，子控件再大，显示的大小也不能比父控件还大)。这里getChildMeasureSpec()方法的作用是用来计算一个合适子视图的尺寸大小（宽度或者高度)，结合我们从子视图的LayoutParams所给出的MeasureSpec信息来获取最合适的结果。比如，如果这个View知道自己的大小尺寸（因为它本身的MeasureSpec的model为Exactly,）并且子视图的大小恰好跟父窗口一样大，父窗口必须用给定的大小去layout子视图
参数含义：spec 父窗口传递给子视图的大小和模式
padding 父窗口的边距，也就是xml中的android:padding
childDimension 子视图想要绘制的准确大小，但最终不一定绘制此值

当得到了每一个子控件的大小以后，再要计算自己的宽高就简单了。
int wantedHeight = childTop + lineHeight + paddingBottom;

同理，在onLayout中的这一句

for (int i = 0, childCount = getChildCount(); i < childCount; ++i) {
        View childView = getChildAt(i);

        if (childView.getVisibility() == View.GONE) {
            continue;
        }

        int childWidth = childView.getMeasuredWidth();
        int childHeight = childView.getMeasuredHeight();

        lineHeight = Math.max(childHeight, lineHeight);

        if (childLeft + childWidth + paddingRight > myWidth) {
            childLeft = paddingLeft;
            childTop += mVerticalSpacing + lineHeight;
            lineHeight = childHeight;
        }
        childView.layout(childLeft, childTop, childLeft + childWidth, childTop + childHeight);
        childLeft += childWidth + mHorizontalSpacing;
    }

首先通过循环遍历，控制每个item子控件的显示位置，如果当前行还能放得下一个item，就放到当前行，如果放不下就放到下一行的最左边。
最终，遍历完成，也就相当于把自己的位置显示完成了。

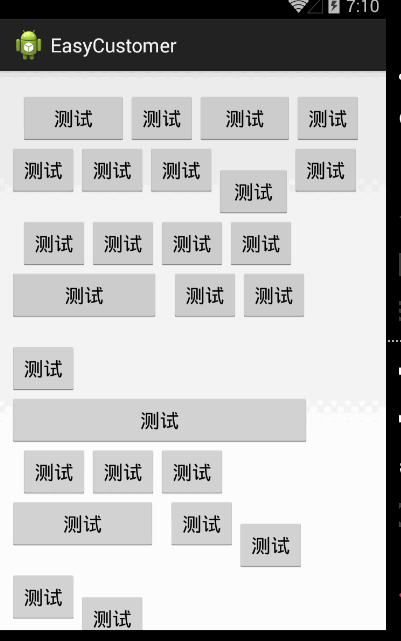

效果截图
