苹果G5机箱改造 (螺帽法)

G5电源很早就改好,机箱放了一年多,现在弄了下,前IO接口开机健和USB口也弄完,基本可以收工了;

先说下思路:
1、工具材料:以前看了不少G5的改装,总为工具和材料发愁,这次我就想用最简单、最便宜、最常见、随手可以拿到的工具和材料

2、改装方法:由于1的原因,所以肯定不能使用飞线和切割尾板法,保持尾部不变,考虑到以后升级,我这里直接改成可以上大板。



工具:

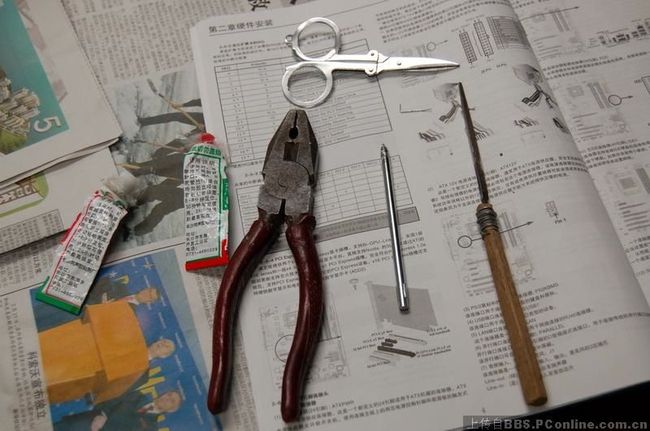

小铁锤1、小铁钳、小剪刀、小锉子、大点的铁钉或钢钉1个、外加一把小钢锯,就是平时建筑工地常见的,铁钉是用来给底板打小孔用的,小剪刀用来把小孔钻大,因为是铝板,这些工具就能做的很好。

苹果G5机箱改造 (螺帽法)_第1张图片

材料:
1、做主板底板用的铝板一块,我这里直接用随机箱一起来压在电源上的那块铝板,大约1毫米厚,硬度还算合适。

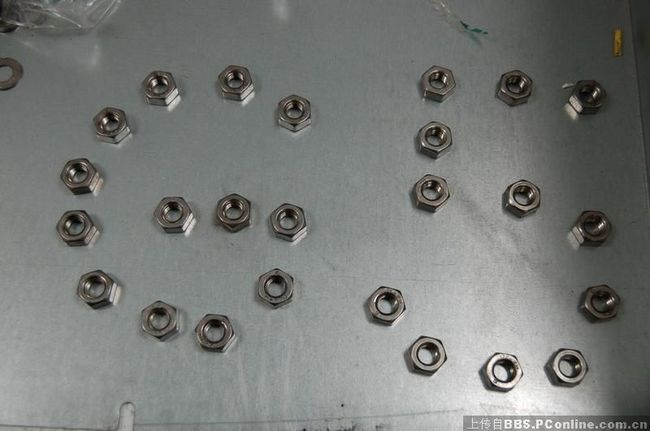

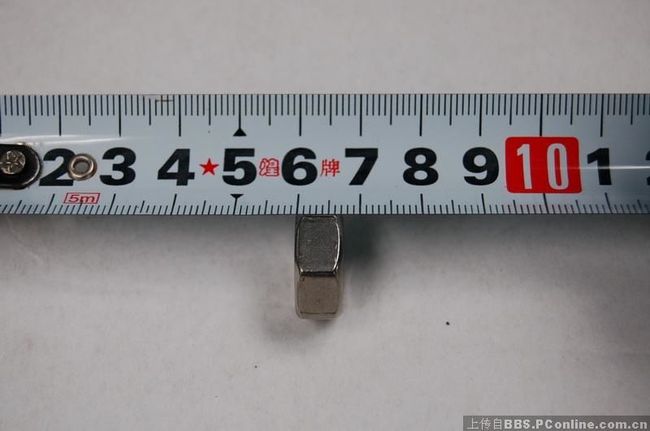

2、一大把螺帽,用来垫底板,我这里用了十几个, 厚度大约是7毫米,加铝板加铜柱粘上AB胶后高度刚好合适,即合适使用机箱原挡板。
3、AB胶,支撑底板的铜柱若干。

苹果G5机箱改造 (螺帽法)_第2张图片

苹果G5机箱改造 (螺帽法)_第3张图片


我这个G5箱是以前最便宜的那种,不够完美,有点花痕,不过看起来还算顺眼

改装过程:

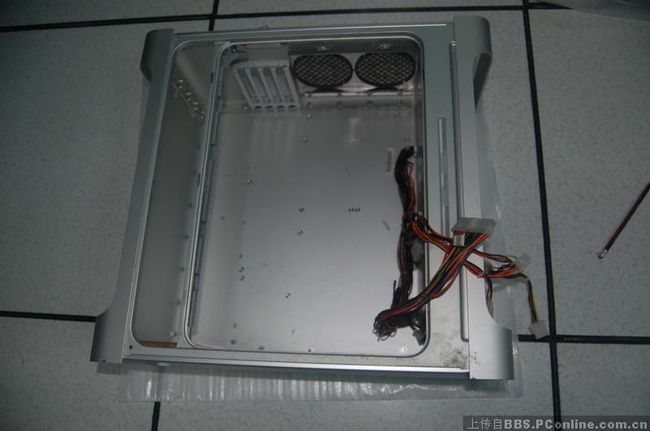

1、先拆解G5,这个要一些梅花螺丝刀,大约费了一个多钟,G5确实是个精美的艺术品,很多地方从设计到做工都很精妙;放主板那里的铝柱全敲下来,敲时用左右轻敲方法,免得箱外变型。
苹果G5机箱改造 (螺帽法)_第4张图片


苹果G5机箱改造 (螺帽法)_第5张图片

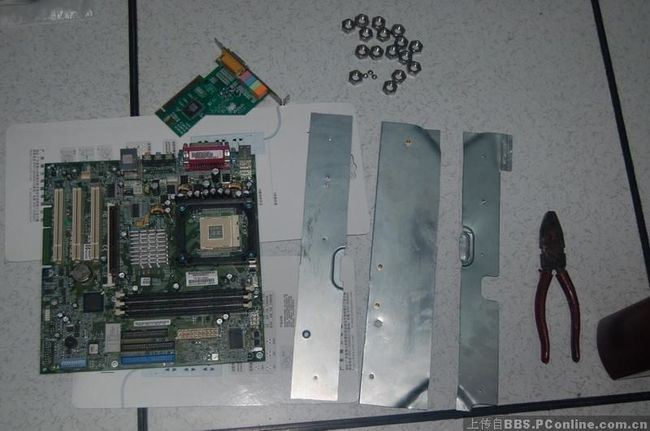

2、做底板:按主板量好长宽,用钢锯把铝板锯成3块,由于是铝,而且只有1毫米厚,锯起来毫不费力,锯好后用锉子磨下边,免的伤手。
做铜柱孔:用主板量好安装孔,我是用废主板量的,用铅笔划点;打孔:先用铁钉打个小孔,再用剪刀慢慢钻大,边钻边量下位置,大约合适后用普通的铁质电脑螺丝上到孔里(和铜柱螺丝位大小一致的铁质电脑螺丝)(注意不能马上直接用铜柱上,铜太软螺纹会损坏),做好孔后上好铜柱,再上主板上螺丝,完全试好位置

苹果G5机箱改造 (螺帽法)_第6张图片

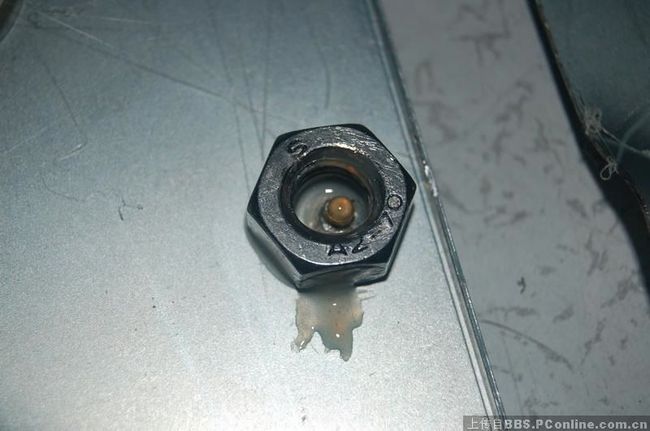

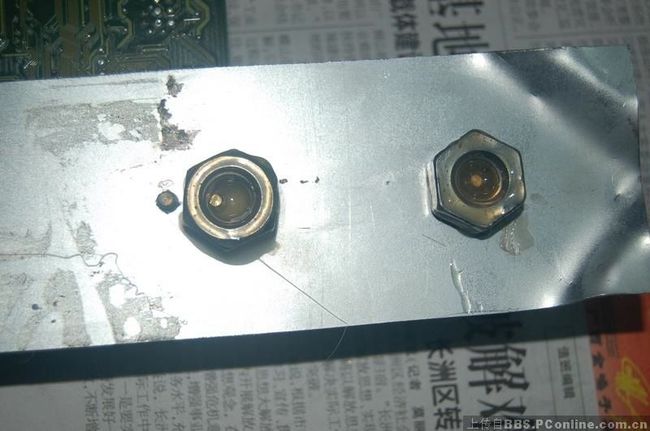

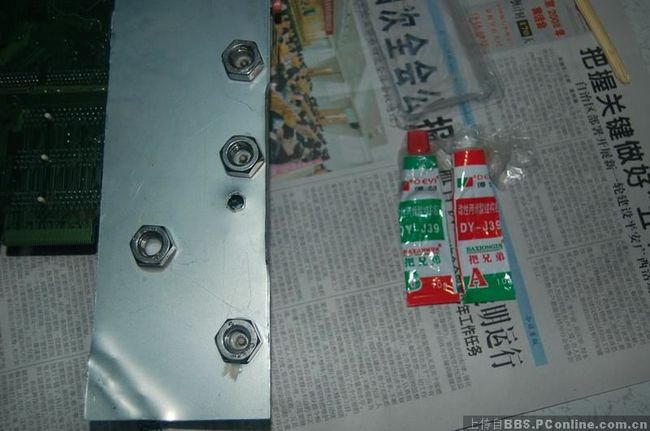

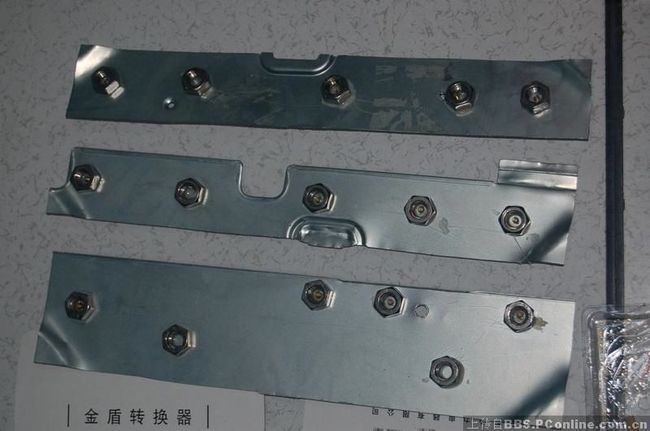

3、贴底板:用AB胶,先把螺帽粘到做好的铝板上,螺帽最好就粘到铜柱下的位置

苹果G5机箱改造 (螺帽法)_第7张图片


苹果G5机箱改造 (螺帽法)_第8张图片

苹果G5机箱改造 (螺帽法)_第9张图片

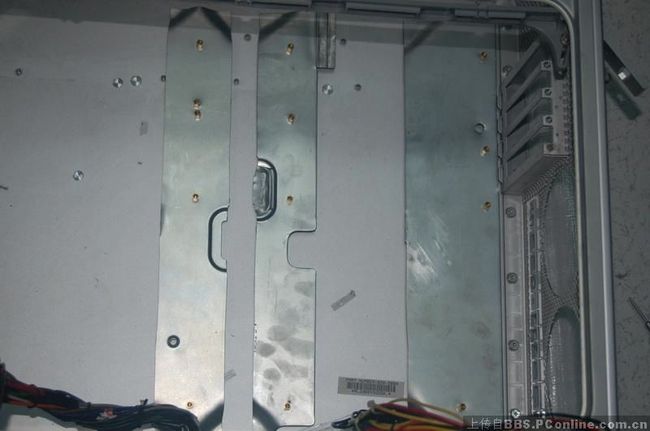

胶干后再把铝板粘到机箱上,我这里是分开粘,粘一块等胶干后再粘另一块
苹果G5机箱改造 (螺帽法)_第10张图片


苹果G5机箱改造 (螺帽法)_第11张图片

铝板弯下去那里是想以后悍点锡加固,或干脆再上大块的AB胶

底板完工效果图,感觉比改电源简单多了,花时间也少,又不用特殊的工具材料

苹果G5机箱改造 (螺帽法)_第12张图片

苹果G5机箱改造 (螺帽法)_第13张图片

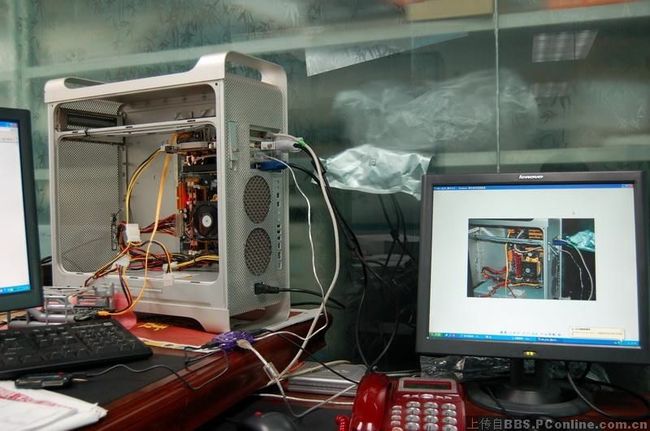

先装上开机享受下

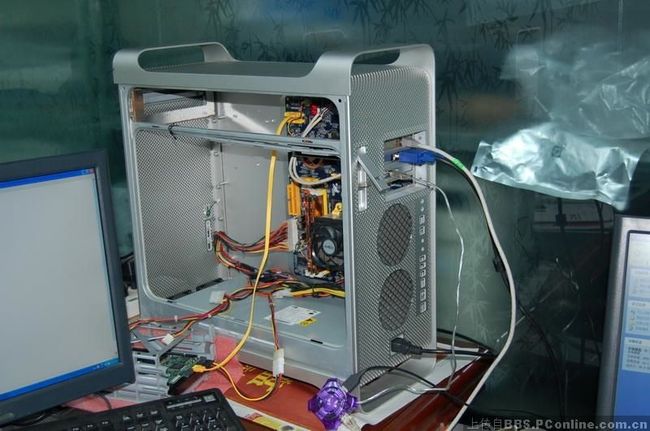

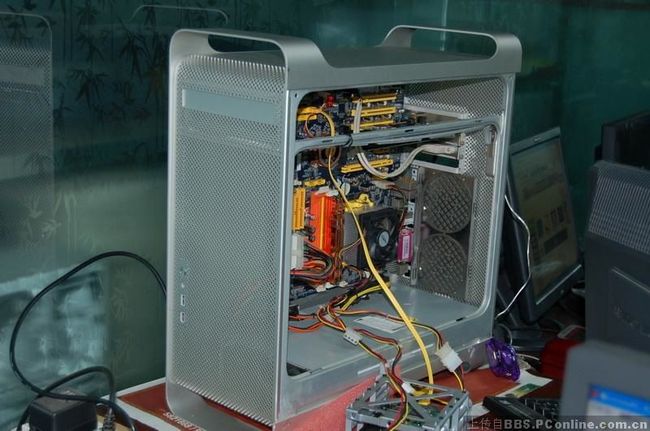

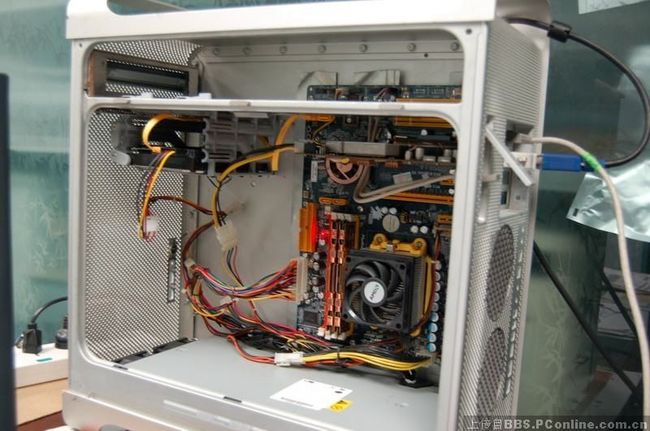

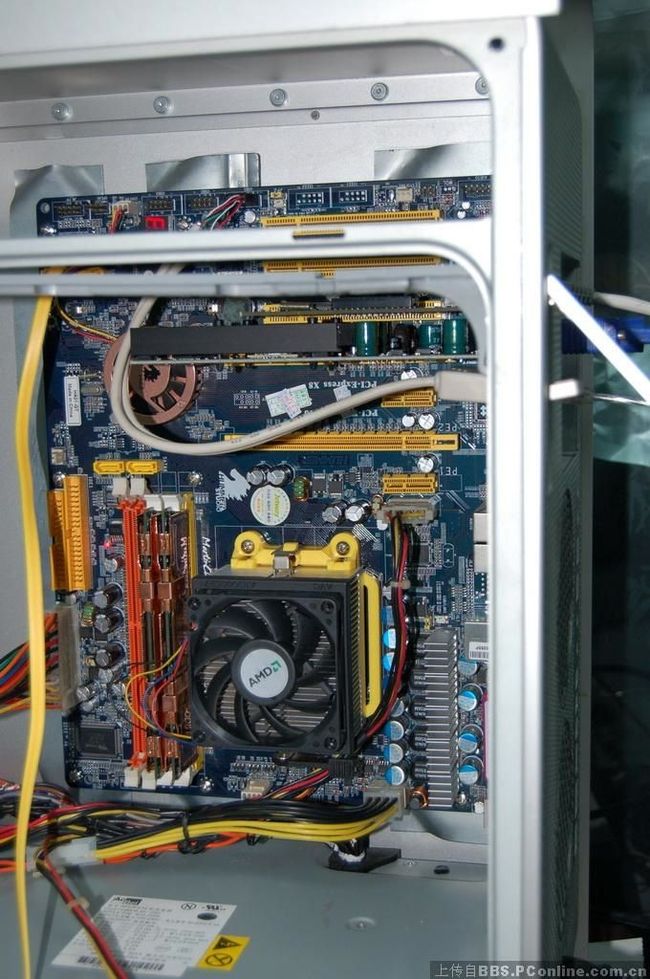

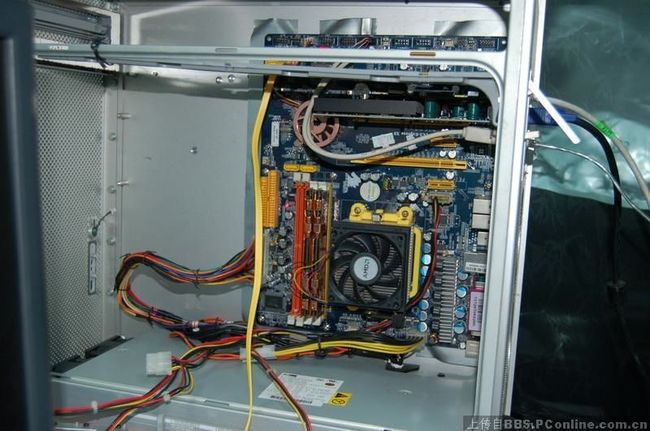

上主板效果图,老的悍马HA01GT+3600+,由于单光驱G5只有4个槽,这个SLI的双显卡板不太合适,只能用一个PCI槽,感觉还是单显卡插槽的主板配G5合适,最好还是小板,这样更好改,也不影响上面的硬盘位。
苹果G5机箱改造 (螺帽法)_第14张图片

苹果G5机箱改造 (螺帽法)_第15张图片

苹果G5机箱改造 (螺帽法)_第16张图片

苹果G5机箱改造 (螺帽法)_第17张图片

苹果G5机箱改造 (螺帽法)_第18张图片

苹果G5机箱改造 (螺帽法)_第19张图片

苹果G5机箱改造 (螺帽法)_第20张图片


苹果G5机箱改造 (螺帽法)_第21张图片


苹果G5机箱改造 (螺帽法)_第22张图片

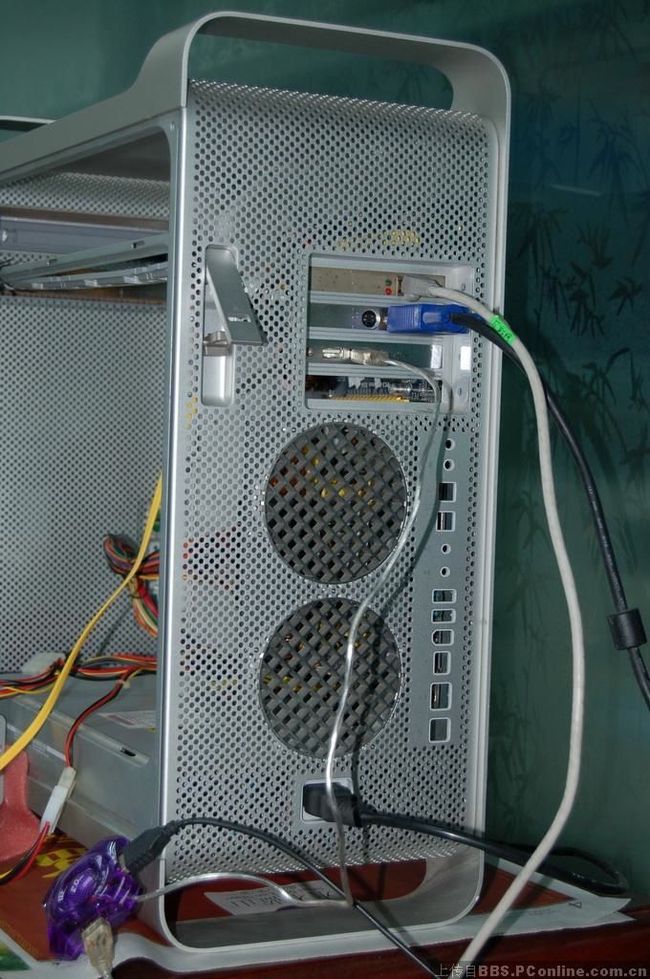

由于没锯箱尾,只能先用USB键盘鼠标了,买了个现成的USB尾板加上去;电源是原装G5的600W

硬盘位:

苹果G5机箱改造 (螺帽法)_第23张图片

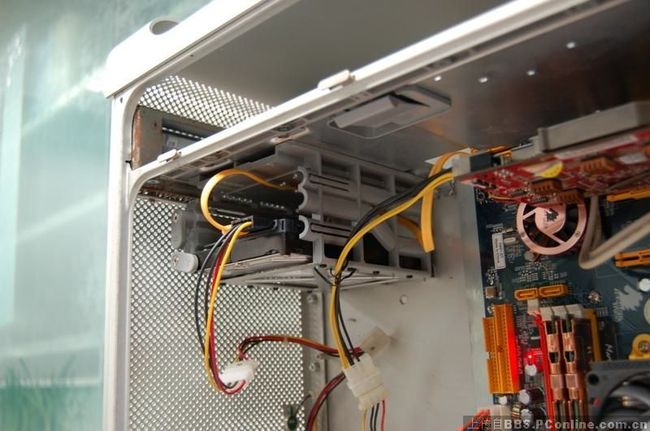

我放到了光驱下面,硬盘笼是G5原装的,方法有两种,(1)在托光驱那块铝板上打孔,用螺丝上稳硬盘笼;(2)AB胶大法。
为了简单,我这里也直接用AB胶了,感觉有点担心;光驱面板那里有个铁片,生锈了;这个硬盘笼不错,在硬盘两边上4个普通螺丝推进去就行了。

苹果G5机箱改造 (螺帽法)_第24张图片

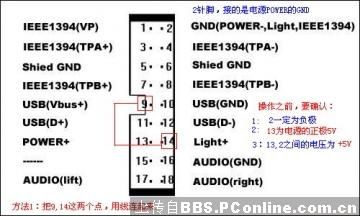

改前IO接口,电路板接口定义图:(来自PCI,文字是说改那个IO口灯亮的)

苹果G5机箱改造 (螺帽法)_第25张图片

苹果G5机箱改造 (螺帽法)_第26张图片

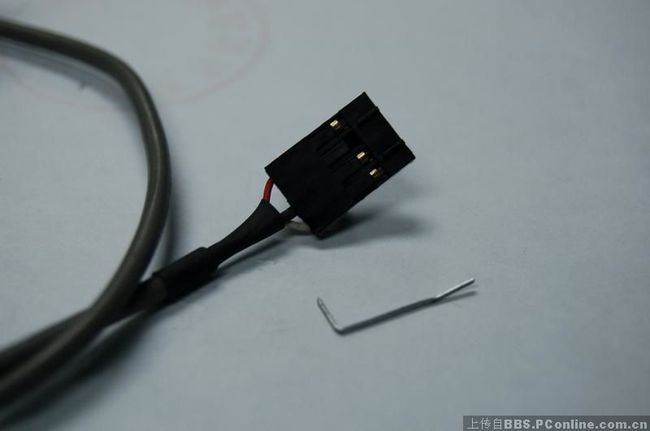

旧机上拆下的光驱CD音轨线,旁边的订书针作退针用


开机的两个插口分别对应2、13口,USB口对应9、10、11、12口,这个要查主板说明书,千万不能弄错,据说弄错可能会损毁USB设备,另外,苹果的音频接口和我们普通的不同,不能兼容,简单点说就是比普通的音频口浅,插头插不尽,所以前音频口没弄,这个有点遗憾,暂时从后面用音频口,以后再想办法。

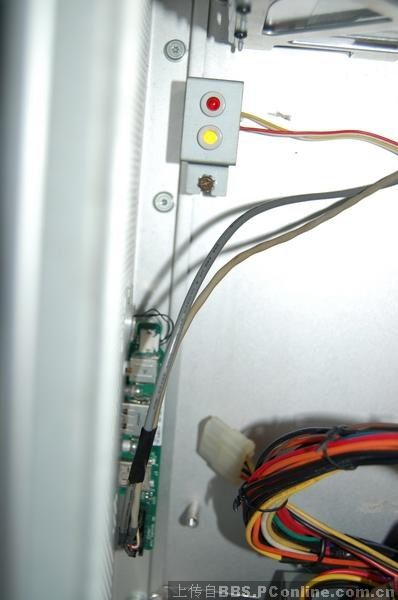

苹果G5机箱改造 (螺帽法)_第27张图片 两个指示灯的东西是从旧机上拆下的,分别对应硬盘和系统,那里刚合适有个带螺丝孔的铝柱,用螺丝上稳即可。


苹果G5机箱改造 (螺帽法)_第28张图片


其实G05机箱主板位的改装是最头痛的,把这个解决了再改其它地方就是一种享受了,当然前IO口改造也是点睛之处;我这次改造最大的优点就是工具材料非常容易找,也便宜,就算是小城镇都没问题,电钻沙轮都没用,而且改的效果也不错,尤其是那块铝板和螺帽的使用,推荐喜欢G5的朋友试下吧,有经验再放上来交流下
