原生支持OpenFlow1.3协议的Mininet安装与验证

    Mininet可以用一个命令在一台主机上（虚拟机、云或者本地）以秒级创建一个虚拟网络，并在上面运行真正的内核、交换机和应用程序代码。之前已经有很多文章介绍过Mininet的安装使用，但是很可惜之前介绍的Mininet版本并不支持或需要修改相应配置文件才能支持OpenFlow1.3协议，这给我们用户在使用过程中增加了不必要的麻烦。高兴的是Mininet2.1.0p1及以后的版本可以原生支持OpenFlow1.3啦！但是这些新版本暂时还不能通过apt-get（Ubuntu环境下）命令获取到，笔者今天就整理了一份文档教大家如何安装并验证支持OpenFlow1.3协议的Mininet。

1 准备工作

本文基于Ubuntu13.10实现，在正式安装Mininet之前我们需要安装一些所需的环境依赖：包括git等。

    我们要安装的Mininet版本是2.2.0b0版本，该版本目前还是测试版本，其中加入了一些新特性，当然也会存在一些bug，有经验的用户也可以将测出的bug提交至github。那么截稿前，原生支持OpenFlow1.3协议的Mininet总共就有了三个版本，分别是2.1.0p1、2.1.0p2和2.2.0b0。

Mininet 2.2.0b0版本在修复一些BUG的同时提供了一些新特性，包括了：

（1）提供OpenFlow1.3的支持

 ■“mn --switch ovs,protocols=openflow13”：用OF1.3模式启动OVS

 ■“install.sh –w”：用Loxigen安装兼容OF1.3的Wireshark

 ■“install.sh –y”：安装兼容OF1.3的Ryu控制器

（2）提供一个新的nodelib.py节点库，和新的节点类型，包括LinuxBridge，OVSBridge，LinuxRouter和NAT

 （3）提供一个改进的MiniEdit GUI（示例/miniedit.py）

 （4）实验集群的支持，可以通过mn --cluster localhost,server1,server2命令实现

 注意：示例包含的实验特性在未来可能会被植入Mininet成为它的一部分，但他们不能被认为是稳定的Mininet API的一部分。

2 Mininet 2.2.0b0版本安装

    此安装方法适用于本地虚拟机，EC2远程和本地安装，并适合在一个干净的Ubuntu（或者Fedora的）上进行安装。不适用于从旧版本的Mininet或OVS升级。

官方强烈建议安装最新的Ubuntu发行版，因为它们支持新版本的Open vSwitch。Fedora也支持最近发布OVS。

 首先获取源代码到本机：

获取到本地后通过查看mininet文件夹下的INSTALL文件可以查看当前获取到的mininet版本。

从源代码树上获取以后你就可以安装Mininet了。

这里典型的[options]主要有下面几种：

 ■“-a”：完整安装包括Mininet VM，还包括如Open vSwitch的依赖关系，以及像的OpenFlow Wireshark分离器和POX。默认情况下，这些工具将被安装在你的home目录中。

 ■“-nfv”：安装Mininet、基于OpenFlow的交换机和Open vSwitch。

 ■“-s mydir” ：在其他选项使用前使用此选项可将源代码建立在一个指定的目录中，而不是在你的home目录。

所以，你可能会使用下面的某一个命令：

 完整安装（默认安装在home目录下）:

我们可以再来看下安装完之后的版本号：

3 OF1.3通信验证

    安装完之后我们来验证一下新版本的Mininet是否原生支持OpenFlow1.3。这里要注意一下，仅是Mininet生成的的交换机南向接口支持了OpenFlow1.3，自带的控制器还暂不支持，所以要验证还需要一个支持OpenFlow1.3的控制器才行，如Ryu和OpenDaylight Helium。这里以之前介绍过的OpenDaylight Helium为例。OpenDaylight Helium安装教程请见《OpenDaylight的Helium(氦)版本安装》。

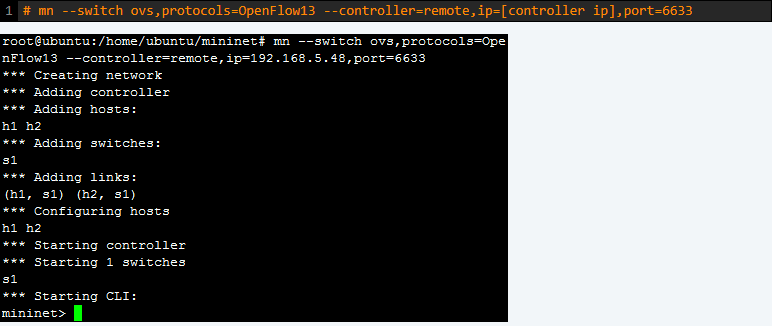

 Mininet连接支持OpenFlow1.3的控制器：

    该版本已不像之前2.1.0修改版本一样能在启动打印日志上看到所用的协议版本，因此后续我们要验证其南向接口是否用了OpenFlow1.3协议。

我们让默认生成的两台主机互ping一下：

我们查看交换机中的流表看是否为OpenFlow1.3版本的：

通过Wireshark查看抓包也可以看出使用的通信协议及版本号。

4 总结

    本文介绍了通过源码安装Mininet 2.2.0b0版本并验证了其原生支持OpenFlow1.3，不像之前的版本要么不支持要么需要修改配置文件，这给我们使用者带来福音。同时，支持OpenFlow1.3也是大势所趋，它带给我们网络的可编程化、可自定义化也更加印证了“软件定义网络”的大名。
