通过ROM Monitor模式修复IOS

【实验环境】

Cisco Packet Tracer 5.3.2

【实验目的】

模拟思科设备IOS损坏，练习如何在ROM Monitor模式下修复IOS

【实验拓扑】

【实验步骤】

1、按照拓扑图连接设备：

思科设备不管使用交换机还是路由器都无所谓，本例使用2811路由器

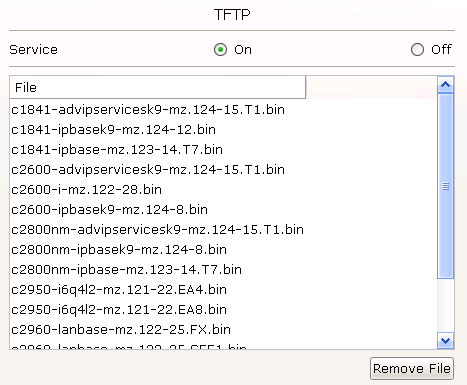

Server上开启TFTP服务器，上面放置有Cisco ios镜像文件，真实环境中可以使用一台PC，安装tftpd软件后即可成为一台TFTP服务器。

思科设备一定要使用第一个以太网接口与TFTP服务器相连。

2811路由器，f0/0接口，IP:1.1.1.1/24

Server服务器，以太网接口，IP：1.1.1.250/24

2、使用Console线连接路由器

3、关闭路由器电源，打开路由器电源，30s内按Ctrl+break键进入ROM Monitor模式(交换机使用MODE键进入，之前的文章有写)

4、之后的命令及响应如下。从上到下依次输入的命令含义为：

配置路由器IP地址(使用第一个以太网接口，注意)

配置路由器子网掩码

配置TFTP服务器IP地址

配置新的IOS镜像文件名，位于TFTP服务器中

配置默认网关，通常无意义，但必须配置

启动tftp程序从TFTP服务器下载新的IOS安装

确认执行

重新加载IOS

Self decompressing the image :
#############
monitor: command "boot" aborted due to user interrupt
rommon 1 >   IP_ADDRESS=1.1.1.1
rommon 2 >   IP_SUBNET_MASK=255.255.255.0
rommon 3 >   TFTP_SERVER=1.1.1.250
rommon 4 >   TFTP_FILE=c2800nm-ipbase-mz.123-14.T7.bin
rommon 5 >   DEFAULT_GATEWAY=1.1.1.254
rommon 6 >   tftpdnld

IP_ADDRESS: 1.1.1.1
IP_SUBNET_MASK: 255.255.255.0
DEFAULT_GATEWAY: 1.1.1.254
TFTP_SERVER: 1.1.1.250
TFTP_FILE: c2800nm-ipbase-mz.123-14.T7.bin
Invoke this command for disaster recovery only.
WARNING: all existing data in all partitions on flash will be lost!

Do you wish to continue? y/n:  [n]:    y

.
Receiving c2800nm-ipbase-mz.123-14.T7.bin from 1.1.1.250 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
File reception completed.
Copying file c2800nm-ipbase-mz.123-14.T7.bin to flash.

rommon 7 >   boot
