region-hfile关系及客户端读取数据流程图和顺序





学习hbase时，hfile和region关系看的头晕晕，下面是逻辑关系图，同时也也可以看hbase简介 搭建

中第五部分的笔记。



Data Node
Data Node是指HDFS集群中负责存储数据的服务器，与此相对的是Naming Node，参见:

<noscript></noscript>





Region

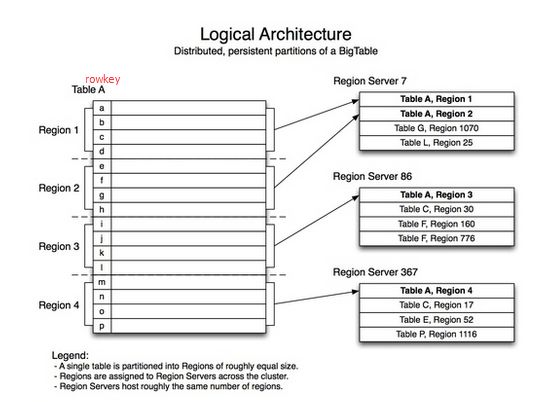

Region是表按照RowKey范围划分的不同的部分，相当于DBMS中的分区。同时Region也是表在集群中分布的最小单位，可以被分配到某一个Region Server上。







3

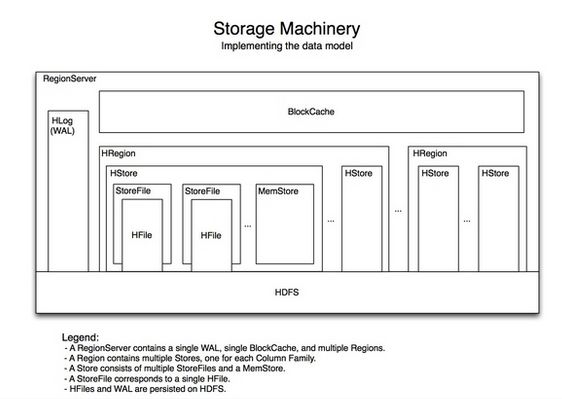

Region中又按照Column Famliy分为不同的Store，每个Store由MemStore和StoreFile组成。







4
HFile
如上图所示，一个StoreFile对应着一个HFile。而HFile是存储在HDFS之上的。HFile文件格式是基于Google Bigtable中的SSTable，如下图所示





5

整体上看

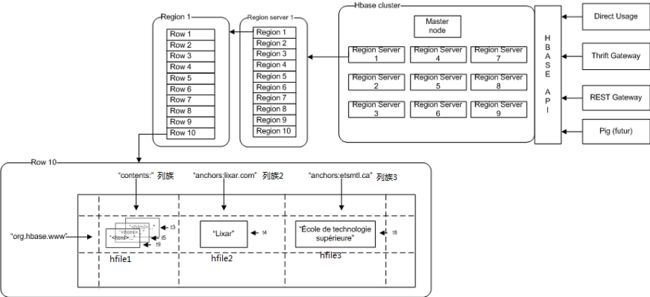

下面这张图中把DataNode，Region（HRegion）和HFile以及它们之间的关系都表示出来了





说白了， hfile是每个列族的存储数据文件，多个存储列族的hfile在以rowkey为逻辑单位的行关系上逻辑组成了一个个的region，region被分配到多个region server机器上来存储。

最终hfile存储在hdfs文件中。









6 客户端读取数据流程图:







读取顺序：  客户端--->行健---> 列族---> 列名 ----> 时间戳 ---> 列值
