appium 九宫格解锁招商银行手机客户端app

之前研究了一段时间的appium for native app 相应的总结如下：

 　　                                            appium测试环境搭建 ：http://www.cnblogs.com/tobecrazy/p/4562199.html

　　　　　　　　　　　　　　　   　　知乎Android客户端登陆：http://www.cnblogs.com/tobecrazy/p/4579631.html

                                                  appium实现截图和清空EditText：http://www.cnblogs.com/tobecrazy/p/4592405.html

                                                  appium 滑动处理：http://www.cnblogs.com/tobecrazy/p/4612133.html

最近有人问我怎么使用web driver，所以特来研究一下：

 　　　　　　　　　　　　　　　　appium for mobile web 之使用 ChromeDriver：http://www.cnblogs.com/tobecrazy/p/4836995.html

今天搞一下appium实现手势解锁。

效果如下：

首先看一下招行手机客户端app手势解锁的element，使用uiautomatorviewer看一下





 可以看出，该手势解锁共有9个 android.widget.ImageView 构成，使用findelements获取实际上九宫格类似

                     0   1   2

                     3   4   5

                     6   7   8

如果实现九宫格解锁，就需要绘制解锁内容的手势，我在设置的手势是Z

就是0->1->2->4->6->7->8

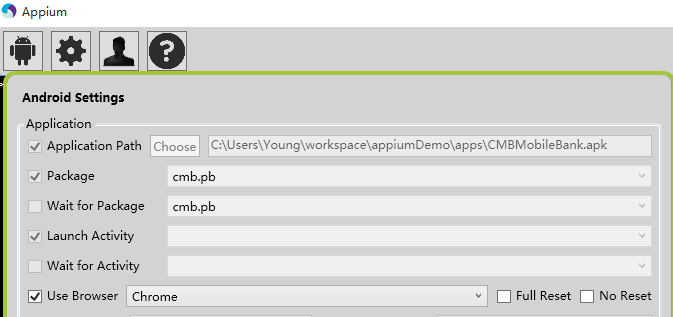

第一步，使用appium（Android Studio）解析apk包，获取到package和activity

我的PC OS是win 10  ,appium 也是最新的1.4.x，很诡异的是只能获取到package 却获取不到activity。 这里有一个小小的tricky

自从有了Android studio 1.4 ，可以使用Android studio 获取到package 和launch activity

不再详解

第二步，代码实现

接下来，show time，上code.

package com.dbyl.core;

import org.apache.commons.io.FileUtils;
import org.openqa.selenium.By;
import org.openqa.selenium.OutputType;
import org.openqa.selenium.TakesScreenshot;
import org.openqa.selenium.WebElement;
import org.openqa.selenium.remote.CapabilityType;
import org.openqa.selenium.remote.DesiredCapabilities;
import org.testng.annotations.AfterClass;
import org.testng.annotations.BeforeMethod;
import org.testng.annotations.Test;

import io.appium.java_client.MobileDriver;
import io.appium.java_client.TouchAction;
import io.appium.java_client.android.AndroidDriver;

import java.io.File;
import java.io.IOException;
import java.net.URL;
import java.util.List;
import java.util.concurrent.TimeUnit;

public class slideToUnlock {
    private MobileDriver driver;



    @BeforeMethod(alwaysRun = true)
    public void setUp() throws Exception {
        // set up appium

        DesiredCapabilities capabilities = new DesiredCapabilities();
        capabilities.setCapability(CapabilityType.BROWSER_NAME, "");
        capabilities.setCapability("platformName", "Android");
        capabilities.setCapability("deviceName", "Android Emulator");
        capabilities.setCapability("platformVersion", "5.1");
        // if no need install don't add this
        capabilities.setCapability("appPackage", "cmb.pb");
        // no need sign
        capabilities.setCapability("noSign", "True");
        capabilities.setCapability("appActivity", ".ui.PBInitActivity");
        driver = new AndroidDriver<WebElement>(new URL(
                "http://127.0.0.1:4723/wd/hub"), capabilities);

    }

    @Test(groups = "swipeTest", priority = 1)
    public void swipeTest() {

        driver.manage().timeouts().implicitlyWait(30, TimeUnit.SECONDS);
        // swipe to right
        System.out.println(driver.getPageSource());
        // swipeToRight(driver, 2000);

        driver.manage().timeouts().implicitlyWait(30, TimeUnit.SECONDS);
        driver.findElement(By.id("cmb.pb:id/item_funcIcon")).click();
        driver.manage().timeouts().implicitlyWait(30, TimeUnit.SECONDS);

        List<WebElement> pic = driver
                .findElements(By
                        .xpath("//android.widget.FrameLayout/android.widget.ImageView"));
        for (int i = 0; i < pic.size(); i++) {
            System.out.println(pic.size());
            pic.get(i).click();
        }

        final TouchAction touchAction = new TouchAction(driver);
        touchAction.press(pic.get(0)).waitAction(1500).moveTo(pic.get(1))
                .moveTo(pic.get(2)).moveTo(pic.get(4)).moveTo(pic.get(6))
                .moveTo(pic.get(7)).moveTo(pic.get(8)).release();
        touchAction.perform();
        String username = driver.findElement(By.id("cmb.pb:id/gTvMenuTitle"))
                .getText();
        System.out.println(username);
    }

    @AfterClass(alwaysRun = true)
    public void tearDown() throws Exception {
        driver.quit();
    }

    /**
     * This Method create for take screenshot
     *
     * @author Young
     * @param drivername
     * @param filename
     */
    public static void snapshot(TakesScreenshot drivername, String filename) {
        // this method will take screen shot ,require two parameters ,one is
        // driver name, another is file name

        String currentPath = System.getProperty("user.dir"); // get current work
                                                                // folder
        File scrFile = drivername.getScreenshotAs(OutputType.FILE);
        // Now you can do whatever you need to do with it, for example copy
        // somewhere
        try {
            System.out.println("save snapshot path is:" + currentPath + "/"
                    + filename);
            FileUtils
                    .copyFile(scrFile, new File(currentPath + "\\" + filename));
        } catch (IOException e) {
            System.out.println("Can't save screenshot");
            e.printStackTrace();
        } finally {
            System.out.println("screen shot finished, it's in " + currentPath
                    + " folder");
        }
    }

    public void swipeToRight(MobileDriver driver, int during) {
        int width = driver.manage().window().getSize().width;
        int height = driver.manage().window().getSize().height;
        driver.swipe(width / 4, height / 2, width * 5 / 6, height / 2, during);
        // wait for page loading
    }

    @AfterClass(alwaysRun = true)
    public void stopAppiumServer() {

    }
}



九宫格解锁核心部分就是使用TouchAction，类似重构swipe方法

appium 自带的swipe方法如下

    /**
     * @see TouchShortcuts#swipe(int, int, int, int, int)
     */
    @Override
    public void swipe(int startx, int starty, int endx, int endy, int duration) {
        TouchAction touchAction = new TouchAction(this);

        // appium converts press-wait-moveto-release to a swipe action
        touchAction.press(startx, starty).waitAction(duration)
                .moveTo(endx, endy).release();

        touchAction.perform();
    }

使用这个原理就能实现滑动，九宫格滑动解锁.

那么问题就来了，我是使用的是moveTo传入的是WebElement，而swipe是使用的X,Y坐标。

由于不同的app使用的九宫格并不同，有app使用的和招行app不同的，不能是单个的imageView，该怎么实现？

由于对坐标的滑动还没完全理解，所以接下来会继续研究。
