2.深入剖析地址转化

2.深入剖析地址转化

1. 地址转化总体分析：



2. TTB的配置：

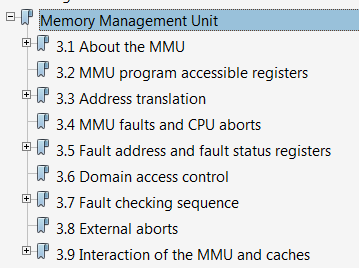

在ATM920T的芯片手册里，在第三章：

就是关于内存管理单元的知识的，在里面有这要这个原理图：

上面这幅图就是2440虚拟内存到物理内存的转换过程，这过程适用于6410,210等。



3.段式转换：

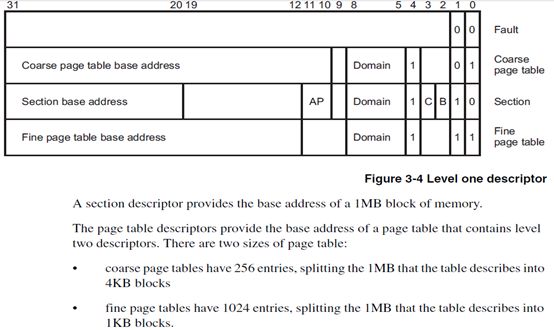

知道，当最后两位为'10'，表示接下来的转化过程按照段方式来进行的。

可以看到当最后两位是'10'的时候就是采用段方式来转化的。前面的12位表示段的物理基地址。

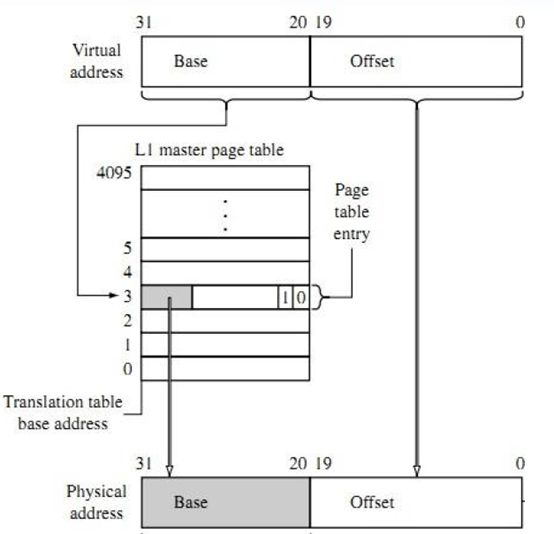

整个段转化的过程：

段转化，cpu根据段式转换，把32位寄存器里的值的前12位作为一级页表的索引值，找到一级页表的表项，作为基地址。虚拟地址剩下的20位作为偏移值，大小是1M。所以段内数据的地址是：基地址+偏移量。结构如上图。



4.页式转化：

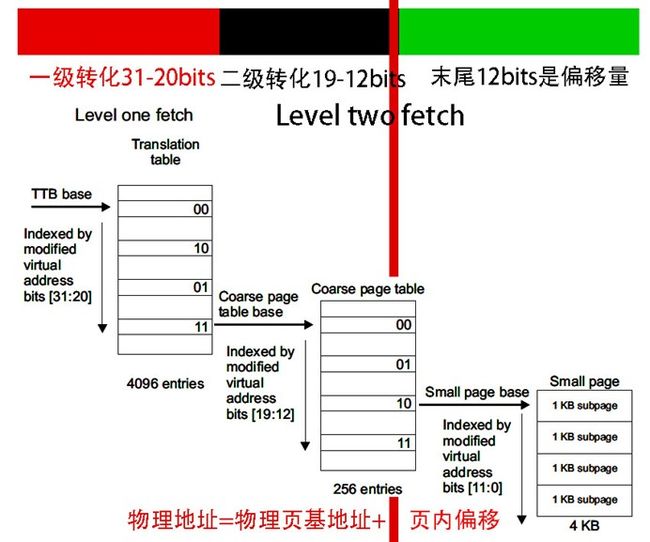

流程图：

上面就是MMU进行页式转化的流程，就是物理页基地址+页内偏移。上面可以看到MMU对内存的管理非常依赖这些页表等信息，这些都是由工程师设定好的。
