UML之协作图

        协作图强调对象间的交互关系和组织结构，可以通过标号来看执行的先后顺序。协作图和交互图是等价的，两种图是用不同的表达方式表达同一内容，描述系统的不同侧面，一个强调时间，一个强调空间，两者可以通过F5相互转化。通过协作图可以看出两个对象有哪几种交互，可以看出组织关系。

1、用到的事物

（1）参与者：负责发送一个初始消息，启动一个操作；

（2）对象：类的实例，负责发送和接受消息；

（3）消息流：消息的流向，由发出者指向发送者；

2、关系

             用线条来连接，表示两个对象共用一个消息，位于对象之间或参与者和对象之间；

3、和序列图比较

              两者都表示对象间的交互作用，侧重点不同。

              序列图强调时间顺序，而协作图强调对象间的交互关系。

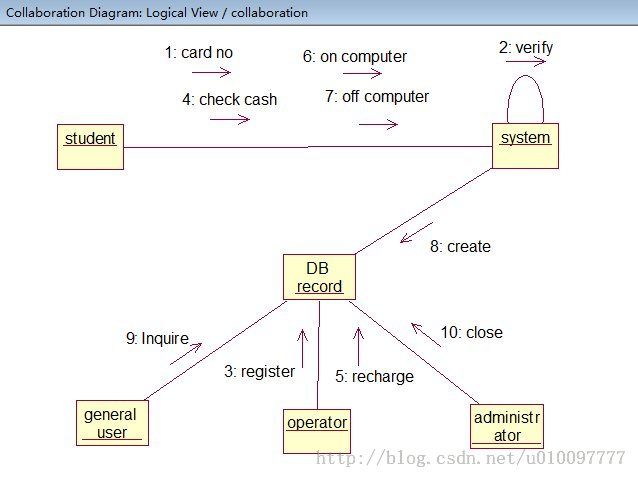

4、实战：机房收费系统
