opengl学习 nehe lesson 8
趁着在安装东西的时候,想起来好久没把这些东西总结出来.于是凑合着写着吧..在循序渐进的学习过程中.NEHE的教程我已经看到20课多了 而我发上来的却才是第7课.也不知道自己在忙些什么.总想着能快速的学完.然后学完之后却忘了很多了. 今天趁着这个空闲时候看看能写出多少吧..
nehe lesson_8的内容是有关于颜色混合 Apha混合.我们曾在使用glClearColor(1.0,1.0,1.0,1.0)使用过颜色值的4个分量.前三个则是RGB 那么第4个呢? 就是现在所说的Apha分量.它将会在混合当中用到.
Apha混合 原理是一个数学公式.:
(当前绘制颜色RGB分量)*当前Apha分量+.:(背景颜色RGB分量)*(1-当前Apha分量)
其次它文中提到了一点:
绘制混色时候,需要关闭深度测试.虽然这是不正确的方法.因为我们需要在半透明的图形背后绘制对象.但这往往会工作的很好,所以这课当中我们用到正是这种方法
而对于混合的正确绘制过程应当如下所示:
正确的混色过程应该是先绘制全部的场景之后再绘制透明的图形。并且要按照与深度缓存相反的次序来绘制(先画最远的物体)。考虑对两个多边形(1和2)进行alpha混合，不同的绘制次序会得到不同的结果。(这里假定多边形1离观察者最近，那么正确的过程应该先画多边形2，再画多边形1。正如您再现实中所见到的那样，从这两个<透明的>多边形背后照射来的光线总是先穿过多边形2，再穿过多边形1，最后才到达观察者的眼睛。)在深度缓存启用时，您应该将透明图形按照深度进行排序，并在全部场景绘制完毕之后
再绘制这些透明物体。否则您将得到不正确的结果。我知道某些时候这样做是很令人痛
苦的，但这是正确的方法。
对于混色操作:我们应当使用的步骤则是:
glEnable(GL_BLEND);//开启混色功能
glBlendFunc(GL_SRC_ALPHA,GL_ONE);//启用源Apha混色
对于本课当中:在启用混色之后应当关闭深度测试 glDisable(GL_DEPTH_TEST);
这次源码是基于lesson_7修改而来.并没有多大的变化.而且对于读取bmp并没有修改为我之前我所写的bmpLoader的方式
源代码如下:
lesson_8
#include "openglglut.h"/**//**
** NEHE lesson_8** Apha混色学习
*/GLfloat xRot=0; /**//** 正方体绕x轴旋转角度*/GLfloat yRot=0; /**//** 正方体绕y轴旋转角度*/GLfloat z=-6.0;static GLuint texnum[3]; /**//** 定义存储纹理*/bool light=false;bool blend=false;int filter=2; /**//** 定义选择的滤波方式*/GLfloat light_ambient[]=
{0.5,0.5,0.5,1.0};GLfloat light_diffuse[]={1.0,1.0,1.0,1.0};GLfloat light_position[]={0.0,0.0,2.0,1.0};/**//** 这是一个通过WIN API 载入一张bmp格式图片的方法*/bool LoadBmpTexture(LPTSTR filename){
HBITMAP bBmp; /**//** 位图文件的句柄*/ BITMAP bmp; /**//** 位图的结构*/ /**//** 通过API LoadImage 读入bmp文件,获得句柄*/ bBmp=(HBITMAP)LoadImage(GetModuleHandle(NULL),filename,IMAGE_BITMAP,0,0, LR_CREATEDIBSECTION | LR_LOADFROMFILE); if(!bBmp) return false; /**//** 获得图像数据对象*/ GetObject(bBmp,sizeof(bmp),&bmp); glPixelStorei(GL_UNPACK_ALIGNMENT,1); /**//** ? */ glGenTextures(3,&texnum[0]); /**//** 创建三个纹理 分别存储于texnum[0],texnum[1],texnum[2]*/ /**//** Nearest滤波*/ glBindTexture(GL_TEXTURE_2D,texnum[0]); /**//** 为它指定第一个纹理 设置纹理滤波方式*/ glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_NEAREST); /**//** 线性滤波 */ glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_NEAREST); /**//** 线性滤波 */ gluBuild2DMipmaps(GL_TEXTURE_2D, 3,bmp.bmWidth,bmp.bmHeight ,GL_BGR_EXT,GL_UNSIGNED_BYTE,bmp.bmBits); /**//** 线性滤波*/ glBindTexture(GL_TEXTURE_2D,texnum[1]); /**//** 为它指定第一个纹理 设置纹理滤波方式*/ glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR); glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR); gluBuild2DMipmaps(GL_TEXTURE_2D, 3,bmp.bmWidth,bmp.bmHeight ,GL_BGR_EXT,GL_UNSIGNED_BYTE,bmp.bmBits); /**//** MipMapped 滤波*/ glBindTexture(GL_TEXTURE_2D,texnum[2]); /**//** 为它指定第一个纹理 设置纹理滤波方式*/ glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR); glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR_MIPMAP_NEAREST); gluBuild2DMipmaps(GL_TEXTURE_2D, 3,bmp.bmWidth,bmp.bmHeight ,GL_BGR_EXT,GL_UNSIGNED_BYTE,bmp.bmBits); DeleteObject(bBmp); /**//** 删除对象,释放内存*/ return true;}int main(int argc,char** argv){ createWindow("opengl lesson_8",&argc,argv); /**//** 初始化并创建窗口*/ glutDisplayFunc(glutDisplay); /**//** 注册重绘函数*/ glutIdleFunc(glutIdle); /**//** 注册空闲回调函数*/ glutReshapeFunc(glutResize); /**//** 注册窗口调整函数*/ glutSpecialFunc(glutSpecial); /**//** 注册特殊按键窗口*/ glutKeyboardFunc(glutKeyboard); /**//** 注册键盘处理函数*/ InitOpenGL(); /**//** 初始化opengl*/ InitDepthTest(); /**//** 启用深度测试*/ InitTexture(); /**//** 初始化启用纹理映射并加载纹理*/ InitLight(); /**//** 初始化启用光照*/ InitBlend(); /**//** 初始化alpha混色*/ glutMainLoop(); /**//** 仿真循环*/ return 0;}void InitTexture(void){ /**//** 读入工程目录下data文件中的bmp文件*/ if(!LoadBmpTexture(L"..\\Data\\Glass.bmp")) { printf("load texture error!\n"); exit(0);
} /**//** 若载入纹理成功 则启用纹理映射*/ glEnable(GL_TEXTURE_2D);}void InitLight(void){ glLightfv(GL_LIGHT1,GL_AMBIENT,light_ambient); /**//** 初始化环境光*/ glLightfv(GL_LIGHT1,GL_DIFFUSE,light_diffuse); /**//** 初始化散射光*/ glLightfv(GL_LIGHT1,GL_POSITION,light_position); /**//** 初始化光源位置*/ /**//** liggt_position 包含(x,y,z,w) w为0 表示方向性光源,w非0表示位置性光源*/ glEnable(GL_LIGHT1); //glEnable(GL_LIGHTING); /** 这句才是关键 才真正启用光照*/}void InitBlend(void){ glColor4f(1.0f,1.0f,1.0f,0.5f); // 全亮度， 50% Alpha 混合 glBlendFunc(GL_SRC_ALPHA,GL_ONE); // 基于源象素alpha通道值的半透明混合函数}void glutIdle(void){ glutPostRedisplay();}void glutDisplay(void) /**//** 重绘函数*/{ glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);/**//** 清除颜色缓存和深度缓存*/ glLoadIdentity(); /**//** 初始化当前矩阵为单位矩阵*/ glTranslatef(0.0,0.0,z); /**//** 往左移动和往屏幕内部移动,绘制正方体*/ glRotatef(xRot,1.0,0.0,0.0); /**//** 正方体绕x轴旋转xRot角度*/ glRotatef(yRot,0.0,1.0,0.0); /**//** 正方体绕y轴旋转yRot角度*/ glBindTexture(GL_TEXTURE_2D,texnum[filter]); /**//** 选择一个纹理*/ glBegin(GL_QUADS); /**//** 通过绘制六个正方形组成正方体,并为每一面都贴上纹理*/ // Front Face glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f); glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f); // Back Face glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f); glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f); // Top Face glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, 1.0f, 1.0f); glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, 1.0f, 1.0f); glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); // Bottom Face glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, -1.0f, -1.0f); glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, -1.0f, -1.0f); glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); // Right face glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f); glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f); glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); // Left Face glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f); glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f); glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); glEnd(); glutSwapBuffers();}void glutKeyboard(unsigned char key,int x,int y){ switch(key) { case 27: /**//** Esc按键按下后退出程序 */ exit(0); break; case 'l': light=!light; light?glEnable(GL_LIGHTING):glDisable(GL_LIGHTING); break; case 'f': filter+=1; filter%=2;/**//** 选择哪种滤波方式*/ break; case 'a': yRot-=1.0; break; case 'd': yRot+=1.0; break; case 's': xRot+=1.0; break; case 'w': xRot-=1.0; break; case 'z': z-=0.02; break; case 'x': z+=0.02; break; case 'b': blend=!blend; if(blend) { glEnable(GL_BLEND); glDisable(GL_DEPTH_TEST); } else { glDisable(GL_BLEND); glEnable(GL_DEPTH_TEST); } break; default: break; }}void glutSpecial(int value, int x, int y){ switch (value) { case GLUT_KEY_F1: // 按F1键时切换窗口/全屏模式 if(isFullScreen) { glutReshapeWindow(GL_WIN_WIDTH, GL_WIN_HEIGHT); glutPositionWindow(GL_WIN_INITIAL_X, GL_WIN_INITIAL_Y); isFullScreen = false; } else { glutFullScreen(); isFullScreen = true; } return; default: return; }}

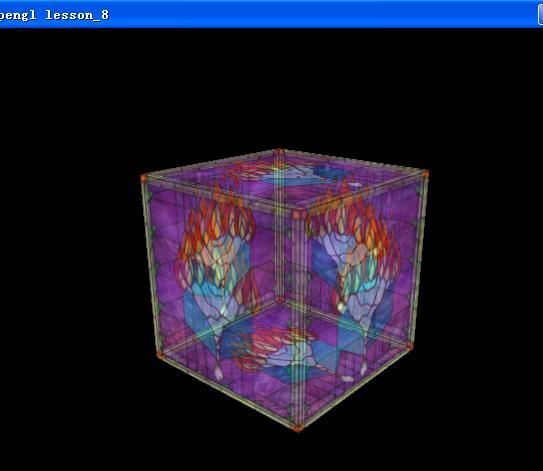

效果如下:
