NDK开发笔记(二) 开发入门

话说上回贫道看到了令全世界二分之一人都胆战心惊的四字真言，不禁仰天长叹，“难道绝学只是残疾人的专利”。贫道万念俱灰，为了不再危害人间，准备将书付之一炬。这时一阵小风嗖嗖地吹过，只见书页的下半部分又漏了出来，只见上面完整地写道“欲练神功，只需用功”。天不负我，贫道仰天长笑。

话说是福利就要收，贫道一边哼着“今天是个好天气”的小曲儿，一边撸起袖管开始干了起来。

首先通过Eclipse创建一个Android工程，命名为TestNDK。贫道以后会就用这个工程来演示NDK的开发(详图和目录结构图请参见图1)。对于NDK的开发，在创建工程时，我们不需要额外的设置。和其他普通工程一样。

图1

2.贫道在这里先举一个简单的例子，这样能使大家对NDK有个简单直观的了解。这个例子演示了从底层返回一个字符串，然后显示到界面上。

先在MainActivity.java里申明JNI调用函数stringFromJNI，它的功能就是从底层返回一个字符串，注意要添加native关键字以表示这个函数通过JNI调用。与此同时，我们还注意到为了能调用stringFromJNI，我们还需要载入包含stringFromJNI函数的模块，所以在MainActivity类里我们需要通过System.loadLibrary函数静态调用模块。我们将这个底层模块取名ndktest。

package com.example.testndk;

import android.os.Bundle;
import android.app.Activity;
import android.view.Menu;
import android.widget.TextView;

public class MainActivity extends Activity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        TextView  tv = new TextView(this);
        String str = stringFromJNI();
        tv.setText( str );
        setContentView(tv);
    }

    @Override
    public boolean onCreateOptionsMenu(Menu menu) {
        // Inflate the menu; this adds items to the action bar if it is present.
        getMenuInflater().inflate(R.menu.activity_main, menu);
        return true;
    }

    private native String stringFromJNI();


    static{
        System.loadLibrary("ndktest");
    }

}

3.在工程目录下，建立一个jni目录（在本文里就是d:\workspace\TestNDK,见图1）。

4.在jni目录里，创建一个c文件名叫ndktest.c。此时，众人开始欢呼雀跃，终于可以不用再看VM的脸色办事了，为了表达自己的喜悦之情，写了以下一段测试代码以兹留念。在这个普天同庆的日子里，贫道却发现了一丝不和谐的气氛。

　　a.首先是怪异的函数名，在NDK中，Native Code的函数名是有一定规则的，即 Java+package名称+调用的java文件名+申明的函数名，其中连接和package名称中的"."用下划线表示。

       所以在本例中的函数名Java_com_example_testndk_MainActivity_stringFromJNI，

      Java: 表示被Java调用。

      com_example_testndk:表示package的名称(com.example.testndk),其中的"."被下划线替代。

      MainActivity:申明调用函数的类名。

      stringFromJNI:申明的函数名。

　b.怪异的返回值，在NDK中，不管是从Java传过来的传递值，还是传回Java的返回值，都是专门的参数(比如java中的string对应ndk的jstring,int[]对应jintarray，具体可参见jni.h)。

   c.多出来的传递参数，JNIEnv* env和jobject thiz是底层函数，必须要带的参数。env开发者利用此参数做查询和传化数据类型(比如将jintarray转换成int数组,在以后的章节中会详细说明)。thiz表示这个调用这个函数的类对象，本文中就是MainActivity的对象。

#include <string.h>
#include <jni.h>

jstring
Java_com_example_testndk_MainActivity_stringFromJNI( JNIEnv* env,
                                                  jobject thiz )
{
     return (*env)->NewStringUTF(env, "Hello from JNI ! We are free !");
}

5.在JNI目录里创建Android.mk，其中LOCAL_MODULE设置的是模块名称(与上面MainActivty.java中加载的模块名相同)，LOCAL_SRC_FILES设置的是要编译的文件名。

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

LOCAL_MODULE    := ndktest
LOCAL_SRC_FILES := ndktest.c

include $(BUILD_SHARED_LIBRARY)

4.在Windwos下进入Command模式，然后进入工程目录，最后输入ndk-build(详见图2)。编译通过后，会自动在工程目录中的libs目录中生成armeabi目录，里面包含了底层模块libndktest.so(在本文就是d:\workspace\TestNDK\libs\armeabi\libndktest.so)。Eclipse编译工程时自动会把这个文件打入安装包内。

  图2

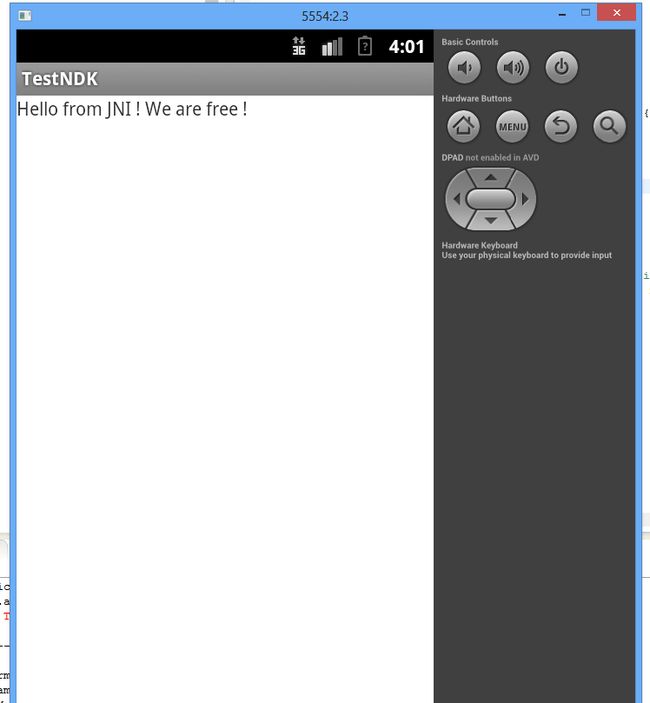

万事俱备，只欠东风。贫道轻捻胡须，拂尘在运行键上一抖，在阵阵仙乐声中，运行得到如下结果。

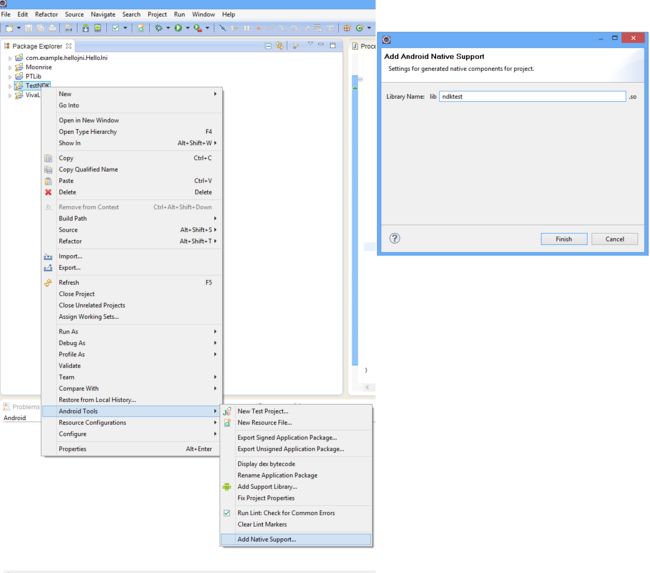

顿时台下，掌声雷动。不少C/C++籍人士热泪盈眶，边舞哈达，边唱起了“翻身农奴把歌唱”。希望社发表评论《即消除南非种族隔离后，又一伟大人权胜利》。在一片膜拜声中，贫道挥手致意，激动之余，不禁喊道:“同志们辛苦了”。就在贫道等着众人回应的时候，不知道从哪窜出一个死胖子，头上挂着两个角，身上穿着毛茸茸的羊毛外衣，嘴上叼着一块青青草原蛋糕，奶声奶气地问道，“输命令行太累了，还有更轻松的方法吗？”。贫道顿时一脸的黑线，但为了能保持儒雅的形象，贫道露出了一个旭日阳光般的笑容，拍了拍死胖子的头道：“懒羊羊同学提了一个很好的问题。” 这时只见贫道一个难度系数4.0的720度后拱翻回到了讲台上，点开了Eclipse界面，然后唰唰的在TestNDK项目上打开菜单，点击Android Tools->>Add Native Support... (详见图3)。随后会有一个对话框弹出，在输入框里输入模块名称，重新然后按照3，4步骤开发。当最后贫道轻点运行键时，又一个奇迹诞生了，只见底层模块被Eclipse自动编译，再也不用手工输入命令行操作了。此时的懒羊羊同学，吃惊地张开了大嘴，一大滩口水落在了贫道的键盘上。恶寒

 图3

 全场再次起立鼓掌，不少C/C++籍人士高举贫道的头像，成了贫道的忠诚粉丝。在这万众拥戴的时刻，一丝玻璃的光芒划过，一个稚嫩而又镇定的声音响了起来：“这就是全部的真相吗”？

欲知后事如何，请待下回分解。
