组件图：
参考文章： http://www.ibm.com/developerworks/rational/library/dec04/bell
组件图表示：

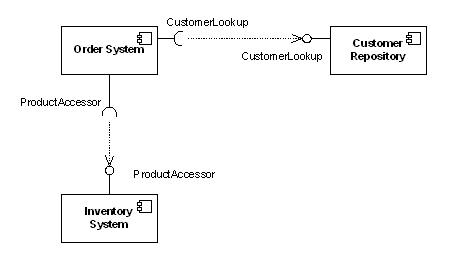

订单系统对库存系统的引用：

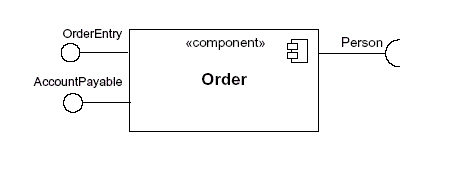

组件接口的二种表示方法：


第二副图左边表示组件提供的对外接口（：P 可以叫棒棒糖接口），右边的是需要外部提供的接口（插座接口）


各个组件间的关系图


组件内部关系完整图：


序列图：
参考文章： http://www.ibm.com/developerworks/rational/library/3101.html

普通形式：

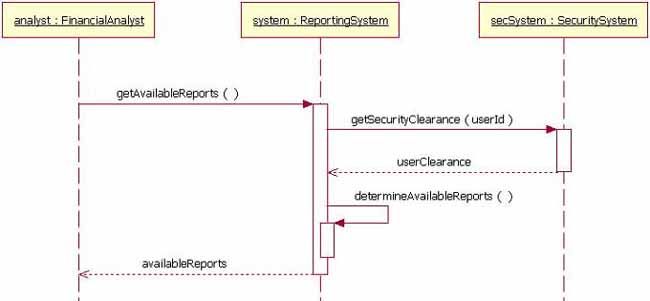

发送消息到下一个模块中，图中表示analyst是FinacialAnalyst的一个实例，它用了system实例的getAvailableReports()这个方法，注意，发送的方法消息是由下一个模块实现。
调用自己的实现的函数：



几个特殊的情况

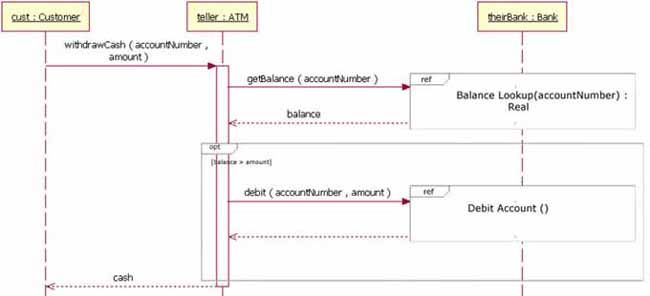

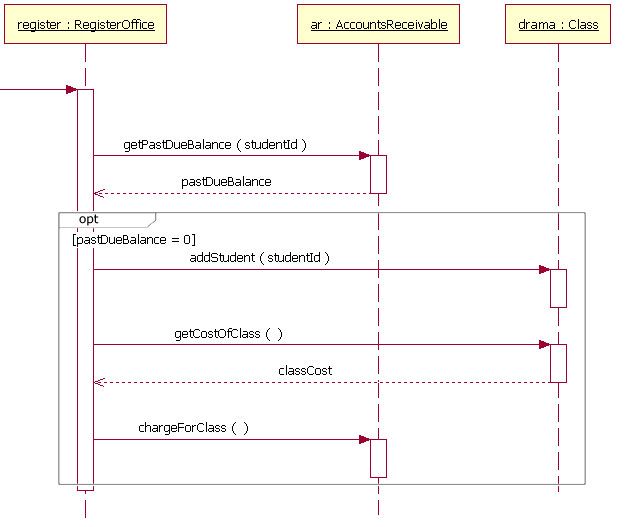

if...else


switch

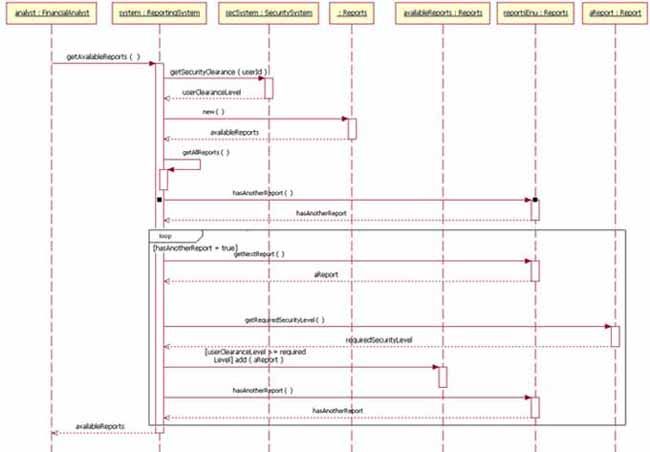

循环：

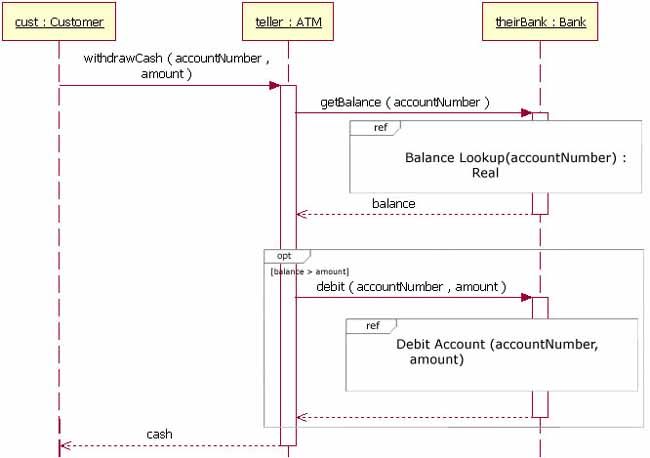

引用另一个序列图：

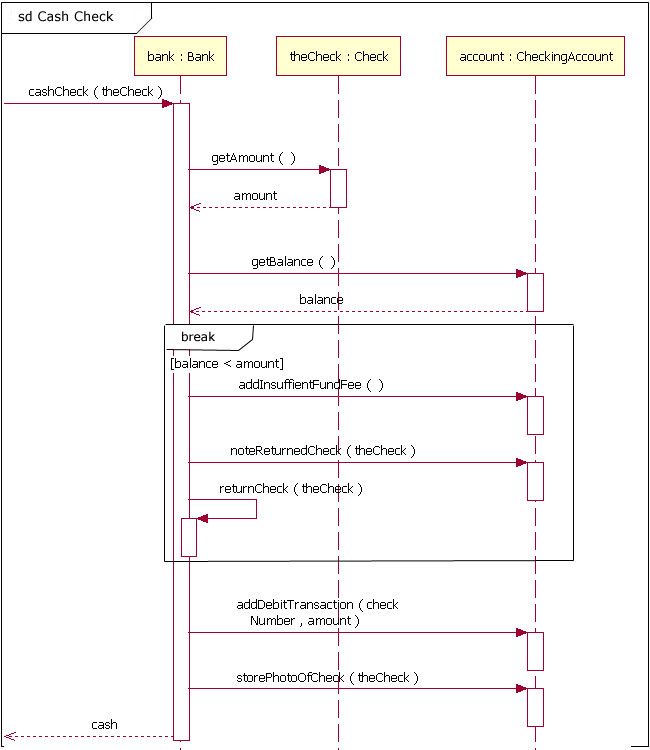

break

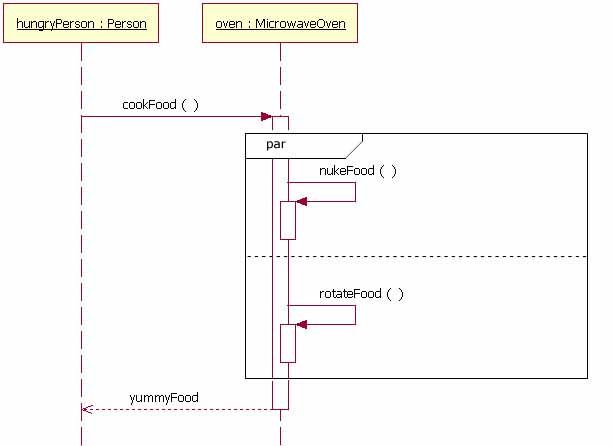

parallel
