UML之部署图(Deployment Diagram)

计算机系统由硬件和软件组成，应用软件的命令，先转化为操作系统命令，再转化为汇编语言，最后再转化为二进制命令，由硬件来执行。软件要部署到硬件上才具有生命。Deployment Diagram展示的就是把什么样的软件部署到什么样的硬件上的过程，主体还是软件。因为关注的是部署，所以主体分割衡量标准就是，是否能够独立部署。Deployment Diagram里面的主体叫Node，用长方体来表示。下面讲从Node以及Node之间的关系两个方面来说明。

Node

Node里面有三个部分:

• Node名字
  Node的名字通常是一个被部署软件的名字，还是上面的话，主体是软件。当然，如果有必要，也可以加入一些硬件Node，比如交换机，硬件Load Balance等。
• Node里面的内容(Artifact)
  Node里面的内容主要是软件里面的一些文件，比如启动程序，配置文件，数据存储文件等。
• Node的一些标签
  标签就比较自由一些了，主要用于说明一些值得显示出来的信息。比如软件的具体实现，版本，操作系统环境等等。

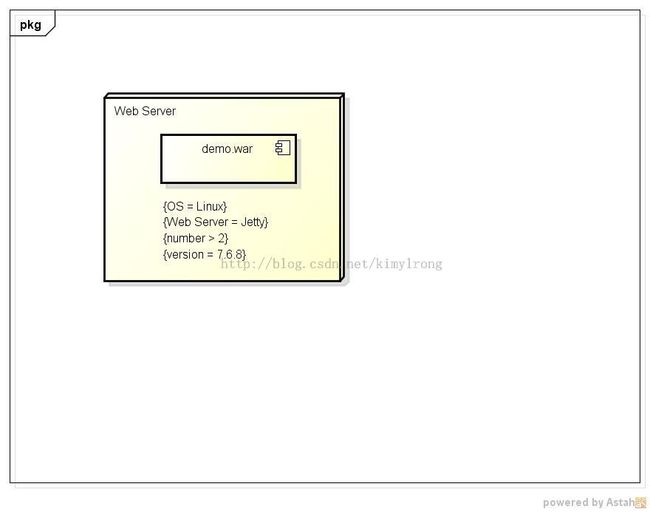

下图是一个Web Server的Node图例:

Node之间的关系

软件之间需要相互合作来达到某些业务操作，那么Node之间的关系也就很简单，四个字，通讯方式。如http，Socket，Ftp或者更具体的如web Service等，也可以继续标注为是LAN还是Internet。一个简单的Web Site部署图如下:

小结

Deployment Diagram是UML里面与硬件和操作系统关联度最高的一个UML图。关注的是如何把软件部署到操作系统，直至硬件上。是一种重要的UML图。
