cocos2d-x学习笔记(19)--label 、label atlas
cocos2d-x学习笔记(19)--label 、label atlas
本文出自http://www.wenbanana.com稻草人博客，欢迎访问！
在正式开讲前，还是要做一些准备工作。
首先讲讲一个ccV3F_C4B_T2F_Quad类的使用，大家不要被这个长长的名称吓到，只需来个刨根问底，就对它的使用方法一目了然了。下面我把，官方文档上的资料整理了一下放在一起：
ccV3F_C4B_T2F_Quad
member list:
ccV3F_C4B_T2F tl(top left)
ccV3F_C4B_T2F bl(bottom left)
ccV3F_C4B_T2F tr(top rignt)
ccV3F_C4B_T2F br(bottom right)
Detailed Description:a Point with a vertex point, a tex coord point and a color 4B
(ccV3F_C4B_T2F这个点是有顶点、纹理坐标和颜色设置三个组成)
ccV3F_C4B_T2F
member list:
ccVertex3F vertices
ccColor4B colors
ccTex2d texCoords
Detailed Description:A vertex composed of 2 floats: x, y.
(ccVertex3F这个顶点是有x、y坐标组成（注：2D游戏只用到平面坐标，无需z坐标）)
ccVertex3F
member list:
GLfloat x
GLfloat y
GLfloat z
Detailed Description:RGBA color composed of 4 bytes.
ccColor4B
member list:
GLubyte r
GLubyte g
GLubyte b
GLubyte a
Detailed Description:A texcoord composed of 2 floats: u, y.
ccTex2F
member list:
GLfloat u
GLfloat v
就是说ccV3F_C4B_T2F_Quad这个类有四个成员属性，它们都是ccV3F_C4B_T2F类，分别表示左上，左下，右上，右下；
而ccV3F_C4B_T2F这个类有三个成员属性，它们分别是设置顶点坐标、纹理坐标和颜色；
然后就是对应上面三个类（ccVertex3F、ccColor4B和ccTex2d）的成员属性了；

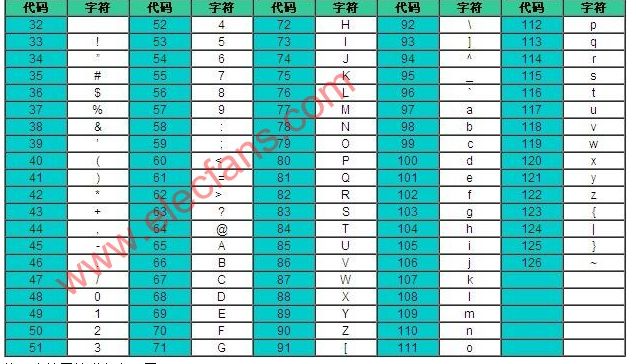

第二个要补充的是ASICC表，这里我先上传，用处到后面再解释：
接下来就开始进入主题了..................
step1:创建cocos2d-x工程，命名为labelAtlas;
step2:在HelloWorldScene.h中添加四个类：
class BasicLayer:public CCLayer
{
public:
BasicLayer();
~BasicLayer();
void backMenuCallback(CCObject* pSender);
void restartMenuCallback(CCObject* pSender);
void nextMenuCallback(CCObject* pSender);
};
class TextureAtlasTest:public BasicLayer
{
protected:
CCTextureAtlas* m_atlas;
public:
TextureAtlasTest();
~TextureAtlasTest();
virtual void draw();
};
class LabelAtlasTest:public BasicLayer
{
protected:
ccTime m_time;
public:
LabelAtlasTest();
~LabelAtlasTest();
void update(ccTime dt);
};
class LabelTest:public BasicLayer
{
protected:
ccTime m_time;
public:
LabelTest();
~LabelTest();
void update(ccTime dt);
};
step3:在HelloWorldScene.cpp中添加下面代码：
先添加一些常量和全局变量
static int index = 1; const int MAX_INDEX = 3; const int tagAtlas = 1;//用于标记CCLabelAtlas对象 const int tagLabel = 2;//用于标记CCLabelTFT对象
CCLayer* runThisTest(int index)
{
switch(index)
{
case 1:
return new TextureAtlasTest();
case 2:
return new LabelAtlasTest();
case 3:
return new LabelTest();
}
return NULL;
}
CCLayer* runThisTest(int index)
{
switch(index)
{
case 1:
return new TextureAtlasTest();
case 2:
return new LabelAtlasTest();
case 3:
return new LabelTest();
}
return NULL;
}
然后添加成员函数：
/************************************************************************/
/*BasicLayer */
/************************************************************************/
BasicLayer::BasicLayer()
{
CCSize size = CCDirector::sharedDirector()->getWinSize();
CCLabelTTF* backLabel = CCLabelTTF::labelWithString("back", "Arial", 30);
CCLabelTTF* restartLabel = CCLabelTTF::labelWithString("restart", "Arial", 30);
CCLabelTTF* nextLabel = CCLabelTTF::labelWithString("next", "Arial", 30);
CCMenuItemLabel* backItem = CCMenuItemLabel::itemWithLabel(backLabel, this, menu_selector(BasicLayer::backMenuCallback));
CCMenuItemLabel* restartItem = CCMenuItemLabel::itemWithLabel(restartLabel, this, menu_selector(BasicLayer::restartMenuCallback));
CCMenuItemLabel* nextItem = CCMenuItemLabel::itemWithLabel(nextLabel, this, menu_selector(BasicLayer::nextMenuCallback));
CCMenu* backMenu = CCMenu::menuWithItem(backItem);
CCMenu* restartMenu = CCMenu::menuWithItem(restartItem);
CCMenu* nextMenu = CCMenu::menuWithItem(nextItem);
addChild(backMenu,1);
addChild(restartMenu,1);
addChild(nextMenu,1);
backItem->setPosition(ccp(size.width / 2 - 100, 50));
restartItem->setPosition(ccp(size.width / 2 , 50));
nextItem->setPosition(ccp(size.width / 2 + 100, 50));
backMenu->setPosition(CCPointZero);
restartMenu->setPosition(CCPointZero);
nextMenu->setPosition(CCPointZero);
}
BasicLayer::~BasicLayer()
{
}
void BasicLayer::backMenuCallback(CCObject* pSender)
{
if(index == 1)
return ;
index--;
CCScene *scene = new CCScene();
scene->addChild(runThisTest(index));
CCDirector::sharedDirector()->replaceScene(scene);
scene->release();
}
void BasicLayer::restartMenuCallback(CCObject* pSender)
{
CCScene *scene = new CCScene();
scene->addChild(runThisTest(index));
CCDirector::sharedDirector()->replaceScene(scene);
scene->release();
}
void BasicLayer::nextMenuCallback(CCObject* pSender)
{
if(index == MAX_INDEX)
return ;
index++;
CCScene *scene = new CCScene();
scene->addChild(runThisTest(index));
CCDirector::sharedDirector()->replaceScene(scene);
scene->release();
}
/************************************************************************/
/*TextureAtlasTest */
/************************************************************************/
TextureAtlasTest::TextureAtlasTest()
{
m_atlas = CCTextureAtlas::textureAtlasWithFile("atlastest.png",3 );
m_atlas->retain();
CCSize size = CCDirector::sharedDirector()->getWinSize();
//ccV3F_C4B_T2F_Quad quad = {
// {{0,0,0},ccc4(255,255,255,255),{0.0f,1.0f},}, // bottom left
// {{size.width,0,0},ccc4(255,255,255,0),{1.0f,1.0f},}, // bottom right
// {{0,size.height,0},ccc4(255,255,255,0),{0.0f,0.0f},}, // top left
// {{size.width,size.height,0},{255,255,255,255},{1.0f,0.0f},}, // top right
//};
ccV3F_C4B_T2F_Quad quad = {
{{40,40,0},ccc4(255,255,255,255),{0.0f,0.2f},}, // bottom left
{{120,80,0},ccc4(255,0,0,255),{0.5f,0.2f},}, // bottom right
{{40,160,0},ccc4(255,255,255,255),{0.0f,0.0f},}, // top left
{{160,160,0},ccc4(0,255,0,255),{0.5f,0.0f},}, // top right
};
m_atlas->updateQuad(&quad,1);
}
TextureAtlasTest::~TextureAtlasTest()
{
m_atlas->release();
}
void TextureAtlasTest::draw()
{
m_atlas->drawQuads();
}
/************************************************************************/
/*LabelAtlasTest */
/************************************************************************/
LabelAtlasTest::LabelAtlasTest()
{
CCSize size = CCDirector::sharedDirector()->getWinSize();
m_time = 0;
CCLabelAtlas* atlas = CCLabelAtlas::labelWithString("0123456789", "fps_images.png", 16,32,'.');
addChild(atlas, 0, tagAtlas);
atlas->setPosition(ccp(size.width / 2, size.height / 2));
schedule(schedule_selector(LabelAtlasTest::update));
}
LabelAtlasTest::~LabelAtlasTest()
{
}
void LabelAtlasTest::update(ccTime dt)
{
m_time += dt;
char str[20] = {0};
sprintf(str, "%2.2f", m_time);
CCLabelAtlas* label = (CCLabelAtlas*)getChildByTag(tagAtlas);
label->setString(str);
}
/************************************************************************/
/*LabelTest */
/************************************************************************/
LabelTest::LabelTest()
{
CCSize size = CCDirector::sharedDirector()->getWinSize();
m_time = 0;
char str[20] = {0};
sprintf(str, "%2.2f", m_time);
CCLabelTTF* label = CCLabelTTF::labelWithString(str, "Arial", 30);
addChild(label, 0, tagLabel);
label->setPosition(ccp(size.width / 2, size.height / 2));
schedule(schedule_selector(LabelTest::update));
}
LabelTest::~LabelTest()
{
}
void LabelTest::update(ccTime dt)
{
m_time += dt;
char str[20] = {0};
sprintf(str, "%2.2f", m_time);
CCLabelTTF* label = (CCLabelTTF*)getChildByTag(tagLabel);
label->setString(str);
}
最后是修改HelloWorld::scene函数，将HelloWorld *layer = HelloWorld::node();改为 LabelTest* layer = new LabelTest();
下面解释下 CCLabelAtlas* atlas = CCLabelAtlas::labelWithString("0123456789", "fps_images.png", 16,32,'.');这个函数。
第一个参数是显示的内容；
第二个参数是图片资源名称；
第三个参数是每个字符的宽度，我使用的字符图片总宽度是265px，使用16px刚好是每个字符的宽度，16 x 16 = 256，这里我把图片中后面空白处算成四个字符，故一共有16字符宽度；
第四个参数是每个字符的高度，这里就是图片的宽度32px；
第五个参数是开始字符，字符图片中第一个字符时 '.'；
这里要要说明一点的是，上图中的字符顺序和ASICII表中的字符顺序是一样的，字符之间的ASICII码是相连的。
这里我把两种设置label的方法都列举了，一种是使用CCLabelTFT，一种是使用CCLabelAtlas，两者的使用机制是有差别的。
CCLabelTFT是将要显示的字符串生成一张位图，然后再进行渲染。
而CCLabelAtlas是预先将图片加入到缓存中。
因此，在频繁地调用setString时，CCLabelTFT效率就慢得多。

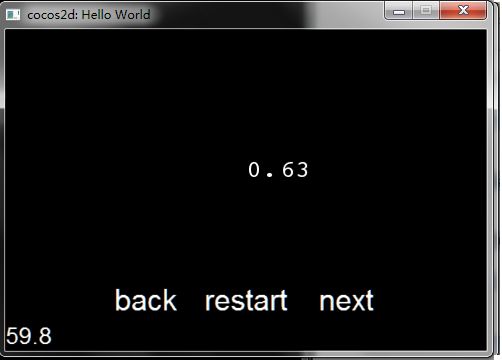

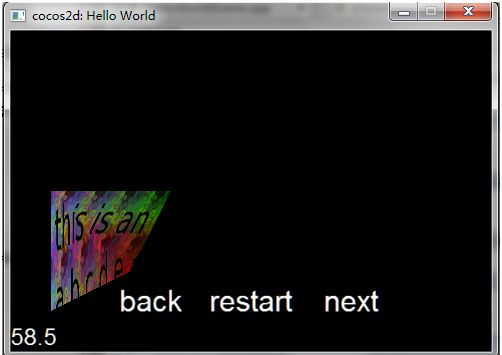

step4:编译运行程序，效果如下：
源代码下载地址：http://download.csdn.net/download/wen294299195/4539722
