我所认识的ACPI（1）

什么是ACPI?

ACPI的全称是Advanced Configuration and PowerInterface。它是由早期的APM发展和改进起来的，其主要作用是为操作系统提供一套标准的电源管理接口。

ACPI关键概念：

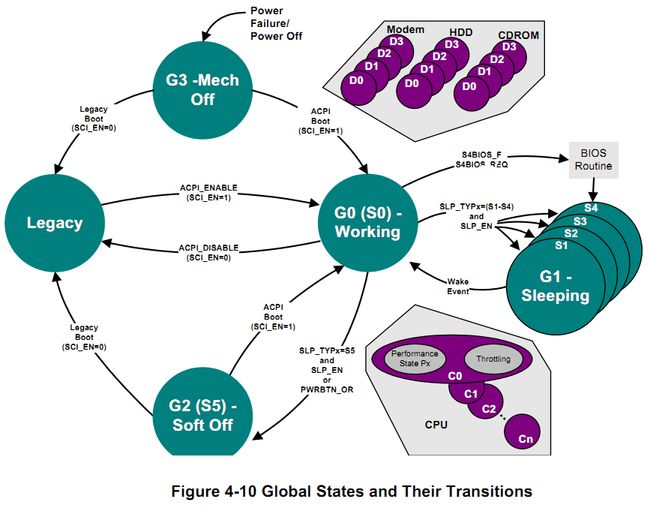

经常听起别人谈到什么Gx State, Cx State, Sx State的， 听得我不知所云，后来看了ACPI的spec后，才有所了解， 先把图搞下来：

1. Power Management State（电源管理状态)

为了方便电源管理，ACPI Specification 中定义了四种关键的电源管理状态：

•  Global State (Gx State) 全局态，这个属于是top-level 的状态
  • G0 --Working State 工作态(S0)
  • G1 --Sleeping State 睡眠态(S1-S4)
  • G2 --Soft-off State  (S5)
  • G3 --Mechanical -off  State

• System Sleeping State(Sx)  系统睡眠态， S1-S4主要是由恢复到运行态的时间来区分的
  • S0 --对应G0，运行态
  • S1 --系统时钟停止，处理器停止
  • S2 --系统 Cache清除，处理器停止
  • S3 --Suspend to RAM
  • S4 --Suspend to Disk
  • S5 --Soft-off

• CPU Power State(Cx)
  • C0 -- 工作态，全速运行
  • C1 -- CPU停止工作
  • C2 -- 低功耗，高延时
  • C3 -- 更低功耗，更高延时

• Device State(Dx)
  • D0 -- Full Power 全速
  • D1 -- 中间态
  • D2 -- 比D1能耗低，延时高
  • D3 -- Off

1. ASL & AML Language

ASL是一种解释性的语言，由它可以编译成支持ACPI的OS认识的AML语言。

1. ACPI Control Method (ACPI控制方法)

类似于C语言中的函数，AML的函数叫做Method. 跟据ACPI的规范，BIOS提供了一些标准的Method给OS调用。例如_PTS, _WAK等等。
