花了一个月的时间来看Android Make，在网上总是看到某某大虾说一天就把Android Make overview了一下，不得不感叹现在大虾的强大和咱那连蜗牛都可以鄙视一下的进度。不过总算是彻底看清的Android make这个系统，不得不当初架构出这套机制的神人顶礼膜拜一下，虔诚地烧三柱高香，惊叹于神人的伟大的时候也越感自己的沧海一粟，苦海无边，回头无岸， 就加油滑水吧。
      闲话就不多说了，来瞅瞅这套机制，Android以模块的形式来组织各个系统中的部件，Eng专业点的词汇就是Module，就是各位在几乎每个目录下都能看到的Android.mk。可以简单地把Android所有的Make文件分为4种：
      1、For config
      这类文件主要来配置product，board，以及根据你的Host和Target选择相应的工具以及设定相应的通用编译选项：
      build/core/config.mk         summary of config
      build/core/envsetup.mk    generate dir config and so on
      build/target/product         product config
      build/target/board            board config
      build/core/combo              build flags config
      这里解释下这里的board和product。borad主要是设计到硬件芯片的配置，比如是否提供硬件的某些功能，比如说GPU等等，或者芯片支持浮 点运算等等。product是指针对当前的芯片配置定义你将要生产产品的个性配置，主要是指APK方面的配置，哪些APK会包含在哪个product中， 哪些APK在当前product中是不提供的。
      config.mk是一个总括性的东西，它里面定义了各种module编译所需要使用的HOST工具以及如何来编译各种模块，比如说 BUILT_PREBUILT就定义了如何来编译预编译模块。envsetup.mk主要会读取由envsetup.sh写入环境变量中的一些变量来配置 编译过程中的输出目录，combo里面主要定义了各种Host和Target结合的编译器和编译选项。
      2、 Module Compile
      这类文件主要定义了如何来处理Module的Android.mk，以及采用何种方式来生成目标模块，这些模块生成规则都定义在config.mk里面，我们可以看看：
      CLEAR_VARS:= $(BUILD_SYSTEM)/clear_vars.mk
      BUILD_HOST_STATIC_LIBRARY:= $(BUILD_SYSTEM)/host_static_library.mk
      BUILD_HOST_SHARED_LIBRARY:= $(BUILD_SYSTEM)/host_shared_library.mk
      BUILD_STATIC_LIBRARY:= $(BUILD_SYSTEM)/static_library.mk
      BUILD_RAW_STATIC_LIBRARY := $(BUILD_SYSTEM)/raw_static_library.mk
      BUILD_SHARED_LIBRARY:= $(BUILD_SYSTEM)/shared_library.mk
      BUILD_EXECUTABLE:= $(BUILD_SYSTEM)/executable.mk
      BUILD_RAW_EXECUTABLE:= $(BUILD_SYSTEM)/raw_executable.mk
      BUILD_HOST_EXECUTABLE:= $(BUILD_SYSTEM)/host_executable.mk
      BUILD_PACKAGE:= $(BUILD_SYSTEM)/package.mk
      BUILD_HOST_PREBUILT:= $(BUILD_SYSTEM)/host_prebuilt.mk
      BUILD_PREBUILT:= $(BUILD_SYSTEM)/prebuilt.mk
      BUILD_MULTI_PREBUILT:= $(BUILD_SYSTEM)/multi_prebuilt.mk
      BUILD_JAVA_LIBRARY:= $(BUILD_SYSTEM)/java_library.mk
      BUILD_STATIC_JAVA_LIBRARY:= $(BUILD_SYSTEM)/static_java_library.mk
      BUILD_HOST_JAVA_LIBRARY:= $(BUILD_SYSTEM)/host_java_library.mk
      BUILD_DROIDDOC:= $(BUILD_SYSTEM)/droiddoc.mk
      BUILD_COPY_HEADERS := $(BUILD_SYSTEM)/copy_headers.mk
      BUILD_KEY_CHAR_MAP := $(BUILD_SYSTEM)/key_char_map.mk
      除了CLEAR_VARS是清楚本地变量之外，其他所有的都对应了一种模块的生成规则，每一个本地模块最后都会include其中的一种来生成目标模 块。大部分上面的.mk都会包含base_rules.mk，这是对模块进行处理的基础文件，建议要写本地模块的都去看看，看明白了为什么 Android.mk要这么写就会大致明白了。
      3、Local Module
      本地模块的Makefile文件就是我们在Android里面几乎上随处可见的Android.mk。Android进行编译的时候会通过下面的函数来 遍历所有子目录中的Android.mk，一旦找到就不会再往层子目录继续寻找(所有你的模块定义的顶层Android.mk必须包含自己定义的子目录中 的Android.mk)。
      subdir_makefiles += /
          $(shell build/tools/findleaves.sh --prune="./out" $(subdirs) Android.mk)
       不同类型的本地模块具有不同的语法，但基本上是相通的，只有个别变量的不同，如何添加模块在前面的帖子已经说过了，大家可以参考。
       Android通过LOCAL_MODULE_TAGS来决定哪些本地模块会不会编译进系统，通过PRODUCT和LOCAL_MODULE_TAGS来 决定哪些应用包会编译进系统，如果用户不指定LOCAL_MODULE_TAGS，默认它的值是user。此外用户可以通过buildspec.mk来指 定你需要编译进系统的模块。
       用户也可以通过mm来编译指定模块，或者通过make clean-module_name来删除指定模块。
       4、Package

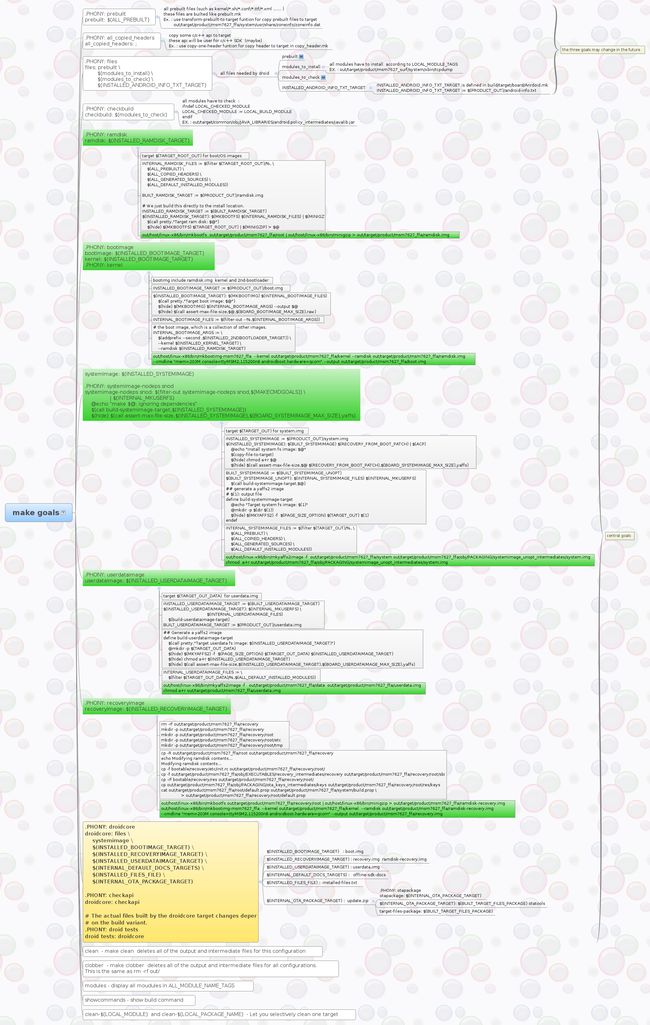

       这主要指的是build/core/Makefile这个文件，它定义了生成各种img的方式，包括ramdisk.img   userdata.img  system.img  update.zip  recover.img等。我们可以看看这些img都是如何生成的，对 应着我们常用的几个make goals：

在实际的过程中，我们也可以自己编辑out目录下的生成文件，然后手工打包相应生成相应的img，最常用的是加入一些需要集成进的prebuilt file。

       所有的Makefile都通过build/core/main.mk这个文件组织在一起，它定义了一个默认goals：droid，当我们在TOP目录下 敲Make实际上就等同于我们执行make droid。当Make include所有的文件，完成对所有make我文件的解析以后就会寻找生成droid的规则，依次生成它的依赖，直到所有满足的模块被编译好，然后使用 相应的工具打包成相应的img。

       基本上Android building system就是以这样一种方式组织在一起的了，下面说一点闲散的东西。首先是如何来加快Android的编译过程，因为每次Android都要遍历所有 的Android.mk，不管是编译整个工程还是只编译某个模块。所以可以将遍历的结果保存下来，下次直接从文件读就好了，但是这里容易出错，所以一定要 确认是否正确包含了所有的.mk，当新加入文件的时候确认将原来保存的文件删除。下面是我写的加快编译的一个makefile，将下面的语句替换掉 main.mk中的相应部分就可以了：
       FROM：
       subdir_makefiles += /
           $(shell build/tools/findleaves.sh --prune="./out" $(subdirs) Android.mk)
       TO：
       ifneq ($(ONE_SHOT_MAKEFILE),)
       else
       ifneq ($(CASH_MK),true)
       subdir_makefiles += /
           $(shell build/tools/findleaves.sh --prune="./out" $(subdirs) Android.mk)
      else
     subdir-makefiles-cash := $(shell cat build/subdir_mk_cash)
     ifeq ($(subdir-makefiles-cash),)
     $(warning No .mk cash ,create now !)
     subdir_makefiles += /
           $(shell build/tools/findleaves.sh --prune="./out" $(subdirs) Android.mk)
     mk-to-file := $(shell echo $(subdir_makefiles) > build/subdir_mk_cash)
     else
    $(warning Using cash mk !)
    subdir_makefiles := $(shell cat build/subdir_mk_cash)
    endif
    endif
    endif
       通过CASH_MK＝true来打开快速编译的功能，因为没有对错误进行检测的操作，所以使用的时候一定要特别小心。

       最后一个是扩展SDK API的问题，Android可以编译出自己的SDK，并扩展相应的SDK API，现在没有仔细的研究，只了解一个粗暴的方法就是在frameworks/base/core/java中添加相应的类。将来有时间的话再仔细研究 下～～
