Silverlight & Blend动画设计系列十一：沿路径动画（Animation Along a Path）

　　Silverlight 提供一个好的动画基础，但缺少一种方便的方法沿任意几何路径对象进行动画处理。在Windows Presentation Foundation中提供了动画处理类DoubleAnimationUsingPath和PointAnimationUsingPath，使用这些类就可以非常容易的实现沿几何路径的动画处理，本文提供了基于Silverlight的等效动画类，我猜想在以后的版本中Silverlight将会提供该功能的实现。

　　　　　　　　　　



　　目前，Silverlight不提供沿任意几何路径对象动画处理实现类。但是Silverlight提供了关键帧动画（Key-Frame Animations）类，使用该类只需要提供动画开始和结束坐标点，然后动画类使用插值计算这两点之间的路径值，最终得到一个描述动画路径的关键帧集合，通过集合内的动画路径描述数据实现动画效果。

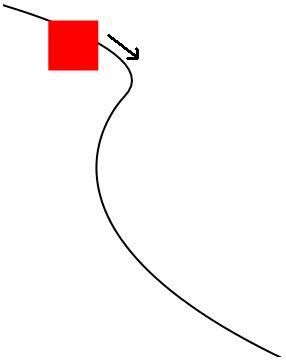

　　若要以编程的方式去描述一组关键帧动画路径，就需要提供一个用于拼合几何路径的方法。所谓的拼合几何路径实际上就是将一个几何路径由无数条线段组成，一旦我们有平面化的路径，然后我们可以轻松地生成该关键帧的情节提要。如下图展示了以上实现所介绍的拼合方案。

　　　　　　　　　　 　　　　　　　　　　



　　然而在Silverlight提供的太多数动画类都是密封类型，不能像WPF动画类那样易于扩展，因此要对Silverlight的动画类进行扩展只可以考虑使用依赖属性（DependencyObject）的方式去实现。要实现这一步我们不用自己绞尽脑汁的去想办法或进行开发试验，Charles Petzold曾经开发了一个用于拼合路径的方法组件并发表在其博客文章中，并给予了重复使用的权限。但是此方法组件是基于WPF开发的，要移植到Silverlight中却缺少一些Matrix类的功能方法，并且Silverlight中没有提供Vector类，于此需要自己开发一个Vector类：

namespace  MatrixMathHelpers
{

     public   struct  Vector
    {
        Point _point;

         public  Vector( double  x,  double  y)
        {
            _point  =   new  Point(x, y);
        }

         public   double  Length
        {
             get  {  return  (Math.Sqrt(Math.Pow(_point.X,  2.0 )  +  Math.Pow(_point.Y,  2.0 ))); }
        }

         public   void  Normalize()
        {
             if  (Length  ==   0 )
                 throw   new  System.InvalidOperationException( " Vector Length is zero, can not normalize " );

             double  l  =  Length;
            _point.X  /=  l;
            _point.Y  /=  l;
        }

         public   double  X
        {
             get  {  return  _point.X; }
             set  { _point.X  =  value; }
        }

         public   double  Y
        {
             get  {  return  _point.Y; }
             set  { _point.Y  =  value; }
        }

         public   static  Vector  operator   - (Vector vector1, Vector vector2)

        {
             return   new  Vector(vector1.X  -  vector2.X, vector1.Y  -  vector2.Y);
        }

         public   static  Vector  operator   - (Vector vector)
        {
             return   new  Vector( - vector.X,  - vector.Y);
        }

         public   static  Vector  operator   * ( double  scalar, Vector vector)
        {
             return   new  Vector(vector.X  *  scalar, vector.Y  *  scalar);
        }

         public   static  Vector  operator   * (Vector vector,  double  scalar)
        {
             return   new  Vector(vector.X  *  scalar, vector.Y  *  scalar);
        }

         public   static   double   operator   * (Vector vector1, Vector vector2)
        {
             return  (vector1.X  *  vector2.X)  +  (vector1.Y  *  vector2.Y);
        }

         public   static  Vector  operator   + (Vector vector1, Vector vector2)
        {
             return  ( new  Vector(vector2.X  +  vector1.X, vector2.Y  +  vector1.Y));
        }

         public   static  Point  operator   + (Point point,Vector vector)
        {
             return   new  Point(point.X  +  vector.X, point.Y  +  vector.Y);
        }

    }
}



　　另外在Silverlight中也没有提供将几何路径（Path）参数值转化为PathGeometry的相关内置功能，于此我们需要自己实现这样一个转换工具类（CodePlex中中开源提供），用于实现任意复杂的几何路径的转换，其使用也非常简单，如下代码块：



// 构造Path路径参数
string  path  =   " M50,100 C120,361 230.5,276.5 230.5,276.5 L305.98807,182.3422 C305.98807,182.3422 419.5 " ;
path  +=   " ,179.5002 367.5,265.49993 315.5,351.49966 238.50028,399.49924 238.50028,399.49924 L61.500017,420.49911 " ;

// 将路径转化为几何对象
StringToPathGeometryConverter converter  =   new  StringToPathGeometryConverter();
Geometry geo  =  converter.Convert(path);





　　通过扩展的DoubleAnimationUsingPath的使用和使用普通的DoubleAnimation是一样的，这里就不介绍了。本文只是通过一篇英文文章简单翻译过来，详细大家可查看原文（http://www.codeproject.com/KB/silverlight/PathAnimation.aspx）。



　　推荐资源：

　　MSDN:http://msdn.microsoft.com/en-us/library/cc189038(VS.95).aspx

　　原文地址：http://www.codeproject.com/KB/silverlight/PathAnimation.aspx

　　几何路径转换组件：http://stringtopathgeometry.codeplex.com/
