Enterprise Architect 中文经典教程

时间：2009-08-03 20:19    来源：未知    作者：jake



核心提示：一、 Enterprise Architect简介 Enterprise Architect是一个对于软件 系统 开发 有着极好支持的CASE软件（Computer Aided Software Engineering）。EA不同于普通的UML画图 工具 （如VISIO），它将支撑系统开发的全过程。在需求分析阶段，系统分析与设计阶段

一、Enterprise Architect简介
Enterprise Architect是一个对于软件系统开发有着极好支持的CASE软件（Computer Aided Software Engineering）。EA不同于普通的UML画图工具（如VISIO），它将支撑系统开发的全过程。在需求分析阶段，系统分析与设计阶段，系统开发及部署等方面有着强大的支持，同时加上对10种编程语言的正反向工程，项目管理，文档生成，数据建模等方面。可以让系统开发中各个角色都获得最好的开发效率。
二、创建新项目
安装好了EA汉化版后，启动软件。点击“创建新的项目”，打开创建新项目对话框。

【图1】

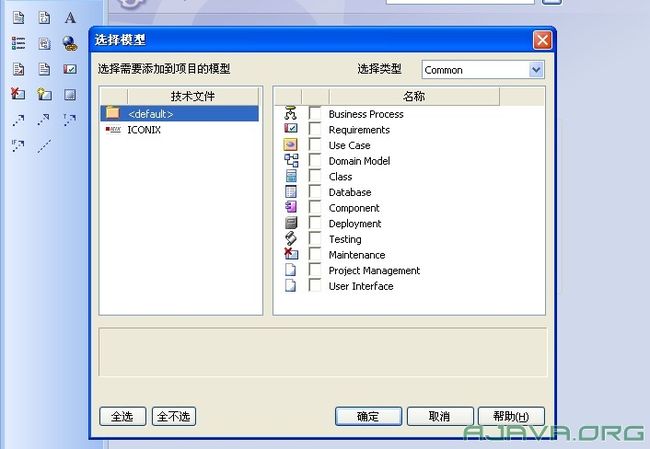

这里可以选择各种的初始的模板包。

【图2】
我们选择了其中几个，然后确定打开了项目浏览器。我们的项目将从这里开始了。

【图3】
三、EA软件配置
在使用软件之前，我们先来对它进行配置。打开“工具”-->“选项”。

【图4】
常规配置中，比较重要的是作者这项。因为在EA项目的团队协作中，作者是每个人的身份标识。
在代码工程中，最好把文件编码设置成UTF8或者是GB中文。
其他方面的配置，因为都是中文的，也比较容易理解。有些不明的地方，可以多琢磨。
另外对于最下面的十种编程语言，可以根据自己的需要，进行一些配置。比如PHP，可以配置PHP4或者是PHP5，那么生成的代码也是有些不同的。还可以隐藏其他没有用到的语言。
四、用例图，类图的使用
用例图（use case）

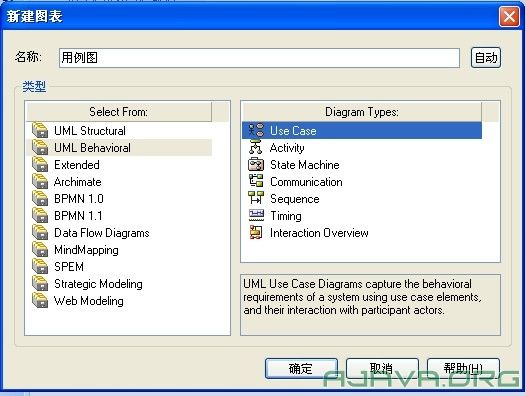

用例图是我们做系统分析的通常第一步，是非常重要的。毕竟大部分的开发流程，都将需求分析作为首要步骤，也是必要步骤。将系统需求化作图型表达出来。首先是在项目浏览器中，右键“添加”-->“新建图表”。

【图5】
然后可以加入一些角色和用例，在每次在工具箱里面拉出一个元件，都将打开这个元件的设置对话框，在对话框内填入元件的名称等信息。现在我们是表达一个用户注册和登录的场景：

【图6】

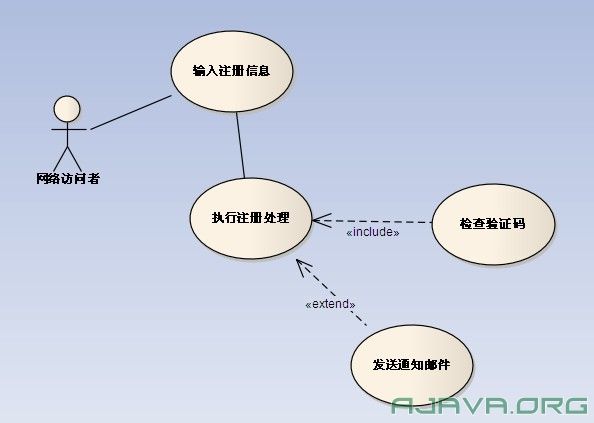

加入关联，用例图中最常用的关联是“使用use”，当然也经常会用到“包含 include”“扩展extend”。这两者的区别是“包含”是主用例没有包含其他的辅助用例就不能独立执行，但是主用例可以在没有“扩展”其他辅助用例的情况也可以执行。比如说，注册是“包含”了检查验证码，但是不一定会“扩展”发送通知邮件这个用例。

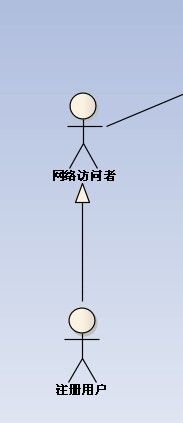

角色是用例图的行为基础。虽然角色可以是某种职位的人，或是数据库，或是外部系统交互接口，但是每个用例图，都是以角色为开始的。角色可以有类属关系。比如说注册用户同时也是网站访问者，注册用户可以做一切访问者可以做的事情，但是注册用户还拥有一些网站访问者没有涉及的功能，比如登录发文章之类。

【图7】
类图（Class）

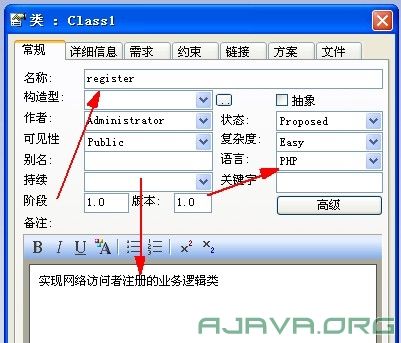

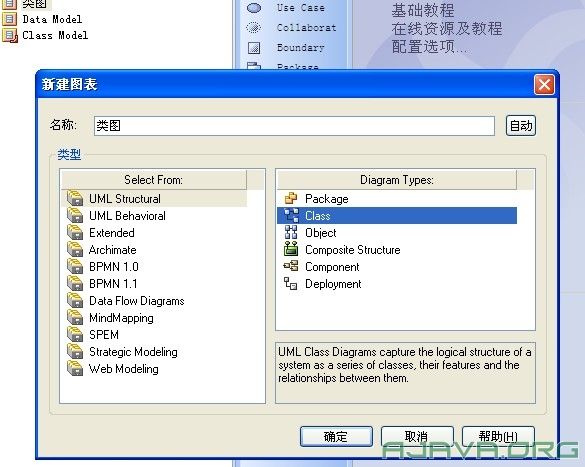

类图是代码工程的基础，同时也是系统设计部分的主体工作。类图主要体现了系统详细的实现架构。首先我们来制作一个实现用户注册功能的注册业务类。



【图7-2-3-4】

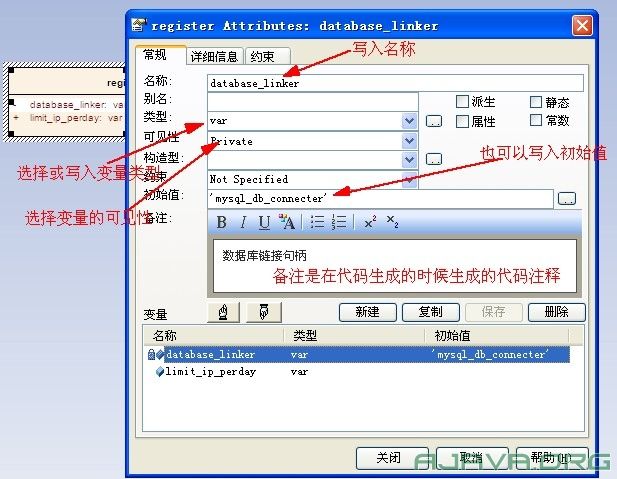

在生成类后，我们可以加入一些变量（在类元件上右键“变量”），变量主要将保存类本身的一些数据，如同人的性别，年龄等数据特征一样。比如我们注册类，也有数据链接的变量（它需要知道自己是和哪个数据库打交道的），还可能有着每IP单日注册数量限制的数据变量等等。

【图8】
类还需要加入方法（在类元件上右键“方法”），比如说注册类中，需要检查输入的验证码，需要进行数据操作，需要检查单日注册数量等等。在类的方法里面，我们还可以设置每个方法的参数，参数类型，还有参数的备注，这将在代码工程内，直接作为参数和方法的注释生成到代码文件内。

【图9】

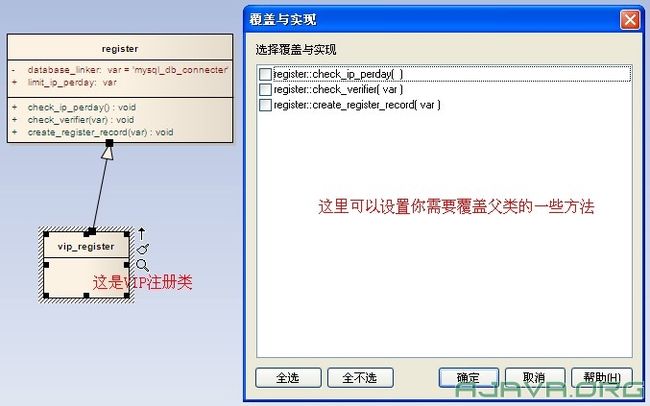

各个类之间，可能存在着一些关系，那么我们使用关联来表达这些关系。常用的有继承关系（Generalize，或者叫派生类）。例如注册的时候，我们可能有些特殊的注册方式，比如接收了VIP卡号的人员注册。VIP注册比普通注册多了一些步骤，比如验证VIP卡号有效性等。这个VIP注册类，就继承于注册类，拥有了全部普通注册的功能，但是又有一些自己特有的功能，这样就能体现了代码的可重用性。同时在代码生成的时候，会加上“extends”这个关键字来标识他们的关系。

【图10】
五、其他图形的使用

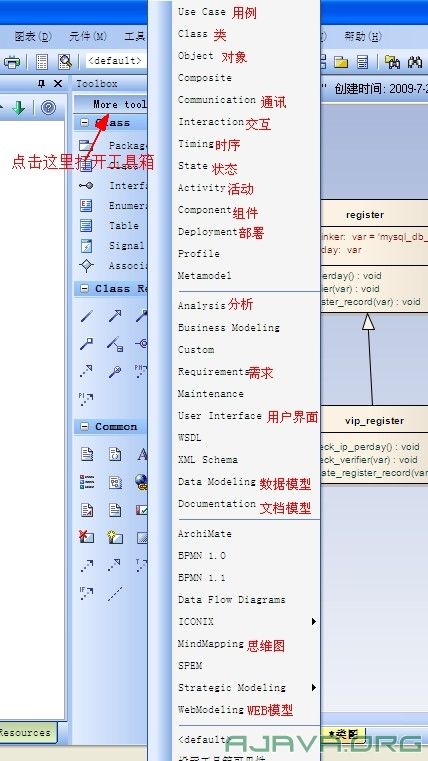

【图11】
对象图（Object），这是类图的一种补充，主要是演示了系统中各个类，在不同的场景中，实例化之后所做的不同事情。
交互图（interaction），协作图（communication）和时序图（Timing），他们都是体现了系统中一些实体之间的互相交互的行为。协作图是侧重与表达实体之间的协作交互，在新版的UML中，协作图也叫通讯图，更能体现了实体之间是以通讯的方式来进行协作的原理。而时序图是强调了各个实体件进行交互的前后顺序。例如发送注册成功的提示邮件，那么是发生在注册类检验输入数据之后，而不能是之前。
另外，还有一些其他的图形，比如状态图（State），部署图（Deployment），组件图（component），活动图（Activity），这些请参考相关文档。同时EA支持的图形有非常的多，其中思维图（表达和辅助了思维的思考过程），WEB模型图（表现了网站上部署的模型结构）是最近几个版本中才出现的。
六、数据建模
在数据模型图（Data Modeling）中，EA支持13种不同型号的数据库建模，可直接生成建表SQL语句，同时也可以通过ODBC，导入已存在的数据表结构。

【图12】
下例我们建立一个学生宿舍人员组成的数据表，表类型使用的是MySQL。首先是建立了一个数据表元件，然后设置它的属性。

【图13】

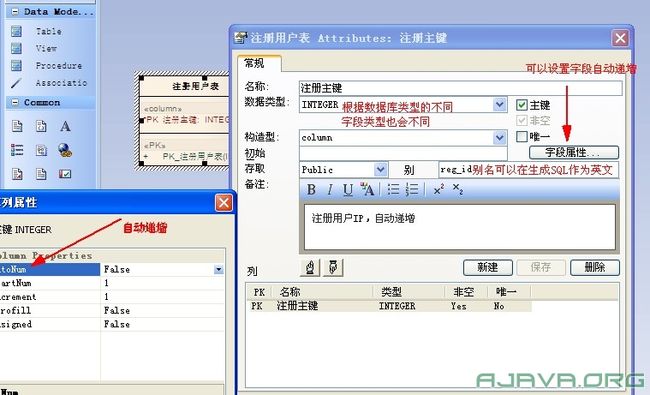

加入字段（表元件上右键“变量”），设置字段的数据类型，长度，设成主键等。这里可以使用中文作为字段名，在“别名”处才写上英文字段名，在生成SQL的时候，选择“使用可用的别名”就可以生成英文名称的字段名。

【图14】

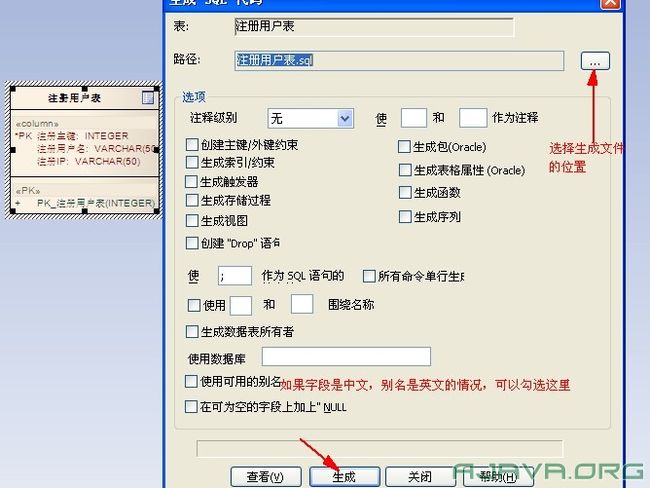

生成建表SQL，点击数据模型的上级包，然后选择“项目”--》“数据建模”--》“生成SQL代码”，打开生成SQL的对话框。

【图15】
设置好了后，点击生成，就可以生成了一个完整的SQL建表语句了。

【图16】
七、代码工程
代码工程就是将已经画好的类图，使用EA来生成相应的代码结构，之所以说是代码结构，是因为生成的代码中，仅有初始的类结构和一些预设的值，类方法内部的代码还是需要手动去写的。另外，如果你在类的设置里，或者是变量，方法还有方法的参数里，加上了备注，那么，代码工具将会帮助你把这些备注全部生成工整的代码注释。
使用之前的一个PHP类，选中右键“生成代码”。然后弹出生成代码的对话框。

【图17】

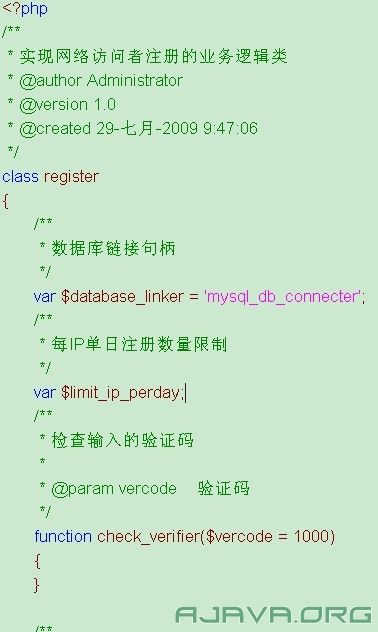

设置后，点击生成就可以生成了代码结构了。

【图18】
其他语言的代码生成过程，也是大同小异的。代码工程（正向工程）产生的代码格式，可以在“设置”-->“代码工程模板”里面进行自定义的模板修改。
八、反向工程
反向工程是将原有的类库代码，使用EA进入导入类结构，直接生成类图。这在系统重构，或者是基于旧项目类库制作新项目的时候，比较有用。
在项目浏览器，你要导入反向工程类图的位置，右键“代码工程”--> “导入源文件目录”，打开反向工程对话框：

【图19】
设置好后，点击导入。一小段时间，就能将一个类库导入了。以下演示的是导入SpeedPHP框架1.5版本的类图。

【图20】
九、项目管理
在EA中，不仅能对整个软件开发生命周期的支持，还提供了项目管理，例如人员的管理，进度管理，风险管理等。

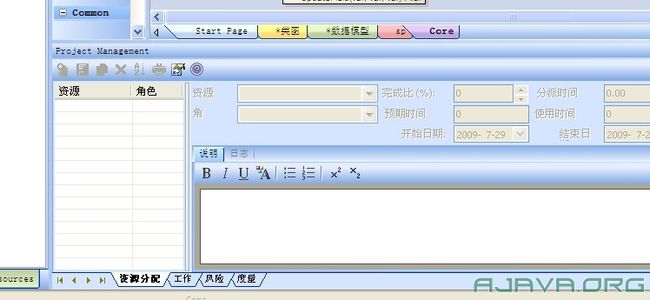

菜单“查看”-->“项目管理”

【图21】
这里你可以分别管理“（人力）资源”，“工作”，“风险”，“度量”等几个方面。
十、文档生成
EA可以生成非常多种类型的文档，以方便针对不同情况和不同阅读对象，生成不同侧重的文档。还可以有RTF格式和HTML格式的选择。
在项目浏览器中，选择一个模型节点。然后右键“文档”-->“RTF文档”，打开生成文档对话框。

【图22】
这里可以生成多种类型的文档。点击“生成”。然后就会生成了一个RTF文件。

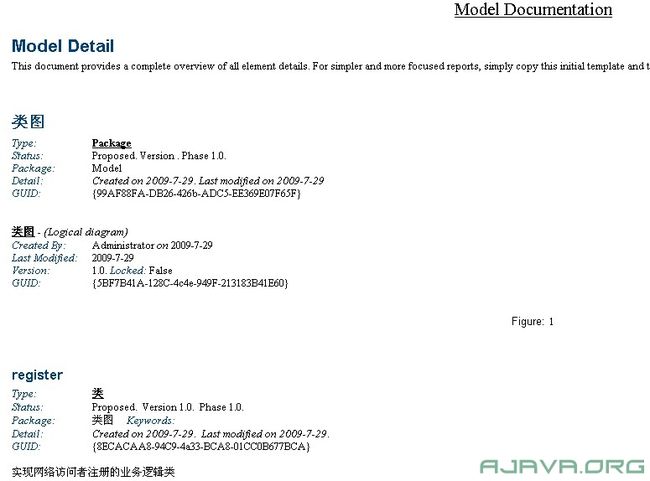

【图23】
默认生成的文档，里面有大部分的英文。当然，你可以将他们在RTF文件中改写成中文。另外还可以使用生成文档对话框中的“词语翻译”，来进行对应的翻译，再生成新的翻译后的文档。同时你也可以直接修改EA中的文档模板，这样也可以产生自定义的文档。
十一、其他功能
EA还提供了针对EA项目本身的版本控制（包括SVN,VSS等），一个小型的交流论坛，还有许多很有用的功能。这里不一一详述了，有问题或EA开发交流请进入www.enterprisearchitect.cn。
