一起写一个Android图片轮播控件

注：本文提到的Android轮播控件Demo地址： Android图片轮播控件

1. 轮播控件的组成部分

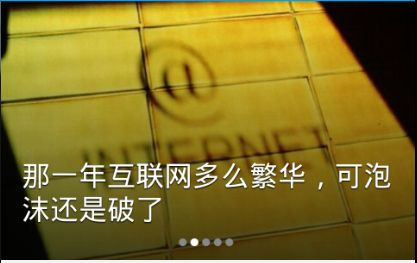

    我们以知乎日报Android客户端的轮播控件为例，分析一下轮播控件的主要组成：



    首先我们要有用来显示图片的View对象，根据上图中底部中央的5个点，我们知道需要5个ImageView来显示需要轮播的图片，另外还需要5个ImageView来显示5个点。现在考虑以下轮播组件应该具有的行为，首先需要每隔一定时间间隔切换到下一张图片，并且图片间切换的效果应该是平滑的，就像“翻书”一样。由此我们可以想到将5个图片当做ViewPager的Page，这样图片切换时自然会有平滑的效果。接下来，我们还要给底部的5个小点找一个父容器，由于它们是线性排列的，所以用LinearLayout是再合适不过了。然后，我们还要把ViewPager和容纳5个点的LinearLayout放入一个父容器中，这里我们选择使用垂直排列子View的LinearLayout。

    这样一来，我们就得到了轮播控件的布局文件（carousel_layout.xml)：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
              android:layout_width="match_parent"
              android:layout_height="match_parent"
              android:orientation="vertical">

    <android.support.v4.view.ViewPager
        android:id="@+id/view_pager"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

    <LinearLayout
        android:id="@+id/dots"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom"
        android:gravity="center"
        android:orientation="horizontal"
        android:padding="8dp" >
    </LinearLayout>

</LinearLayout>

    通过对轮播控件的组成部分进行分析，我们已经确定了用什么“数据结构”来表示一个轮播组件，那么接下来，我们要做的就是实现轮播组件的”算法“，也就是业务逻辑。



2. 轮播组件的行为分析

    轮播控件首先要具有的行为是自动播放，也就是每隔一定事件间隔（通常是3到5秒），便自动”翻到下一页“。为了实现这一点，我们可以维护一个currentItem变量来记录当前正在显示的图片，然后设置一个定时任务，调用ViewPager的setCurrentItem方法设置当前要显示的图片，并将currentItem设为下一张要显示的图片。有一点需要我们注意的便是播放到最后一张图片时，下一个被显示的应该是第一个图片，而且切换的效果也不再是平滑的。

    轮播控件的还要能响应我们的滑动动作，也就是我们能够通过左右滑动来在不同的图片之间切换，这个行为ViewPager自动为我们提供了。另外还有一个轮播控件应该具备的行为是：当切换到指定图片时，相应的圆点应该以区别其他4个圆点的颜色显示，以便用户能够知道当前正在播放的是第几个图片。要实现这一点也不复杂，只需要为ViewPager添加一个OnPageChangeListener监听器，然后重写相应的回调方法即可，这样当用户选定了某个Page时，onPageSelected方法会被回调，系统会传入当前Page的索引，我们便可以根据这个索引设置相应的圆点颜色。



3. 轮播控件的具体实现

    经过以上的分析，我们已经清楚的了解了轮播组件的表示及业务逻辑，接下来只要我们用Java把这些描述出来就大功告成了。

（1）定时任务

    我们需要定时执行“改变ViewPager当前Page为下一个Page”这一任务，这里我们采用Handler来实现，代码如下：

 1     mHandler.postDelayed(task, DELAY);
 2     private final Runnable task = new Runnable() {
 3         @Override
 4         public void run() {
 5             if (isAutoPlay) {
 6                 currentItem = (currentItem + 1) % (mTopStories.size());
 7                 mVP.setCurrentItem(currentItem);
 8                 mHandler.postDelayed(task, DELAY);
 9             } else {
10                 mHandler.postDelayed(task, DELAY);
11             }
12         }
13     };

    在以上代码中，DELAY代表我们设置的一个延迟常量（单位ms）。由于我们需要的是循环播放，因此第5张显示完毕后应该显示第一张，所以我们要想第6行那样进行一个模运算，这样currentItem就在0到4之间不停变化了。注意第5行有一个isAutoPlay变量，这个变量表示当前是否应该自动播放。那么什么时候不应该自动播放呢？我们知道当我们滑动手指切换图片时，图片会“跟随”着我们的手，就好比我们翻书页的时候，只有松开了手书页才能落下。所以我们正在“拖动”图片时，也就是我们的手还没松开时，轮播控件是不应该自动播放的。为了实现这一点，我们只需重写OnPageChangeListener中的onPageScrollStateChanged方法，在当前状态为“拖动”时设置isAutoPlay变量为false。从第10行我们可以知道，当autoPlay为false时，不会改变当前显示的图片，仅仅会等过了DELAY指定的时间后再执行下一次定时任务。



（2）OnPageChangeListener

    上面我们提到了要给ViewPager添加一个OnPageChangeListener监听器对象，来实现小圆点颜色的改变以及autoPlay变量的赋值。具体的实现请看以下代码，代码的含义都很直接：



 1 class TopOnPageChangeListener implements ViewPager.OnPageChangeListener {
 2
 3         @Override
 4         public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {
 5
 6         }
 7
 8         @Override
 9         public void onPageSelected(int position) {
10             for (int i = 0; i < mDotsIV.size(); i++) {
11                 if (i == position) {
12                     mDotsIV.get(i).setImageResource(R.drawable.dot_focus);
13                 } else {
14                     mDotsIV.get(i).setImageResource(R.drawable.dot_blur);
15                 }
16             }
17         }
18
19         @Override
20         public void onPageScrollStateChanged(int state) {
21             switch (state) {
22                 //SCROLL_STATE_DRAGGING
23                 case 1:
24                     isAutoPlay = false;
25                     break;
26                 //SCROLL_STATE_SETTLING
27                 case 2:
28                     isAutoPlay = true;
29                     break;
30                 default:
31                     break;
32             }
33         }
34     }

    在以上代码的第10到16行，我们重写了onPageSelected方法，position参数表示当前Page的索引。这个方法中，我们设置当前图片对应的圆点图片为dot_focus，设置其他圆点的图片为dot_blur，这样用户就能知道当前的位置。在第21行到32行，我们重写了onPageScrollStateChanged方法，state参数代表了当前的“滚动状态，这个值为1表示当前用户正在”拖动“的过程中，因此要设置isAutoPlay为false；这个值为2表示用户松开了手，图片正在”滚动“中，这时我们就要把isAutoPlay设回默认值true，恢复自动播放。



(4) 更进一步

    有时候我们希望能够从最后一页直接“翻到”第一页，而这种行为默认不被PagerView所支持，要想实现这个行为，我们可以在PagerView中增加一些“辅助页”，并重写OnPageChangeLisener中的相关方法。然而我们在很多场景中只需要保持PagerView的默认行为就好，要注意增加任何功能都要考虑应用场景，避免画蛇添足。
