Jfreechart

jfreechart详细设置 http://gavinshaw.iteye.com/blog/468956

                               http://hoocy.iteye.com/blog/327162





package CreateChart;

import graph.readXmlFile.ReadXmlFileToObject;
import graph.xmlModel.Chart;

import java.util.ArrayList;
import java.util.Collections;
import java.util.List;
import java.awt.Color;
import java.awt.Font;
import java.awt.Paint;
import java.io.FileNotFoundException;
import java.io.FileOutputStream;
import java.io.IOException;

import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartUtilities;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.AxisLocation;
import org.jfree.chart.axis.CategoryAxis;
import org.jfree.chart.axis.CategoryLabelPositions;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.axis.NumberTickUnit;
import org.jfree.chart.axis.ValueAxis;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.plot.XYPlot;
import org.jfree.chart.renderer.category.LineAndShapeRenderer;
import org.jfree.chart.renderer.category.LineRenderer3D;
import org.jfree.chart.title.LegendTitle;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.category.CategoryDataset;
import org.jfree.data.category.DefaultCategoryDataset;
import org.jfree.data.time.Month;
import org.jfree.data.time.TimeSeries;
import org.jfree.data.time.TimeSeriesCollection;
import org.jfree.data.xy.XYDataset;
public class CreateChart {

	//图片宽高
	private static int width= 0;
	private static int height = 0;
	//图片横向、纵向扩展倍数
	private static int XExtendNum = 20;
	private static int YExtendNum = 10;
	//y轴最小值、最大值
	private static double yMinValue= 0.0;
	private static double yMaxValue= 0.0;
	//y轴刻度间隔值
	private static final double YDISTANCE = 0.5d;
	//定义一个集合xmlMoneyList,存放xml_money已得到最大最小值
	private static List<Double> xmlMoneyList = new ArrayList<Double>();
	//定义标题、横轴、纵轴、图例名称
	private static String titleName = "时间&金钱";
	private static String XName = "时间";
	private static String YName = "金钱";
	private static String TLName = "波动率";
	//图片生成到的路径
	private static String picOutPath = "e:/money.jpg";
	//设置背景颜色
	private static Paint backColor = Color.LIGHT_GRAY;
	//设置背景 横向网格线条的颜色
	private static Paint backXColor = Color.blue;
	//设置背景 纵向网格线条的颜色
	private static Paint backYColor = Color.blue;
	//设置波动率 线条的颜色,alpha
	private static Color lineColor =  new Color(9,171,40);
	//控制波动率图线的alpha值,alpha值在0.0-1.0之间
	private static float alpha = 1.0f;
	//设置图表边框的颜色
	private static Paint borderColor = Color.yellow;
	//设置标题字体、加粗类型、大小
	private static Font titleFont = new Font("宋体", Font.BOLD, 22);
	//设置横轴、刻度(字体、加粗类型、大小)
	private static Font XFont = new Font("宋体" , Font.BOLD , 15);
	private static Font XKDFont = new Font("宋体" , Font.PLAIN , 10);
	//设置纵轴、刻度(字体、加粗类型、大小)
	private static Font YFont = new Font("宋体" , Font.BOLD , 15);
	//设置图例、刻度(字体、加粗类型、大小)
	private static Font TLFont = new Font("宋体" , Font.PLAIN , 10);
	//设置横轴数据 倾斜方向
	private static CategoryLabelPositions xplable = CategoryLabelPositions.UP_90;

	/**
	 * 生成图表
	 * @param args
	 * @throws IOException
	 */
	public static void main(String[] args) throws IOException
	{
		//获取Xml文件路径，当然，这里路径是写死的
		String Path = System.getProperty("user.dir")+"\\sourceXmlFile\\klineServlet.xml";
		ReadXmlFileToObject r = ReadXmlFileToObject.getInstance();
		Chart chartObject = r.insertDataToChart(Path);

		//定义JFreeChart

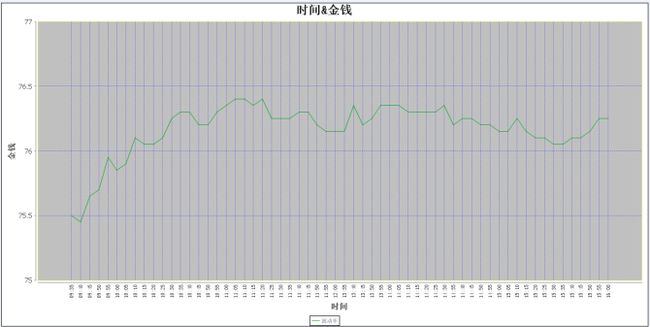

		JFreeChart chart = ChartFactory.createLineChart(
				titleName,                  // 标题
				XName,                      // 横坐标
				YName,                      // 纵坐标
				(CategoryDataset) getDataSet(chartObject),//获取数据
				PlotOrientation.VERTICAL,   // 竖直图表
				true,                       // 是否显示legend
				false,                      // 是否显示tooltip
				false                       // 是否使用url链接
		);
		//处理标题、x、y轴中英文字体，避免中文乱码、图表样式
		doHandleWord(chart);
		//输出图片
		outPutPic(chart);
	}

	//处理标题、x、y轴中英文字体，避免中文乱码、图表样式
	private static void doHandleWord(JFreeChart chart) {
		//start标题处理
		TextTitle textTitle = chart.getTitle();
		textTitle.setFont(titleFont);
		//nd标题处理

		//设置图的高级属性
		CategoryPlot plot = (CategoryPlot)chart.getPlot();
		LineAndShapeRenderer lineandshaperenderer = (LineAndShapeRenderer) plot.getRenderer();

		//start横轴处理
		//取得横轴
		CategoryAxis categoryAxis = plot.getDomainAxis();
		//设置横轴显示标签的字体
		categoryAxis.setLabelFont(XFont);
		//分类标签以90度角倾斜
		categoryAxis.setCategoryLabelPositions(xplable);
		categoryAxis.setTickLabelFont(XKDFont);
		//end横轴处理

		//start纵轴处理
		NumberAxis numberAxis = (NumberAxis)plot.getRangeAxis();
		//设置纵轴显示标签的字体
		numberAxis.setLabelFont(YFont);
		//设置纵轴刻度 非自动处理
		numberAxis.setAutoTickUnitSelection(false);
		//设置增值 为10各单位 ，太小了图片会很模糊
		NumberTickUnit   nt=   new   NumberTickUnit(YDISTANCE);
		numberAxis.setTickUnit(nt);
		//设置纵坐标的起始值
		numberAxis.setLowerBound(yMinValue);
		numberAxis.setUpperBound(yMaxValue);
		//end纵轴处理

		//底部图例中文设置
		chart.getLegend().setItemFont(TLFont);

		 //设置网格竖线颜色
		 plot.setDomainGridlinePaint(backYColor);
		 plot.setDomainGridlinesVisible(true);
		 //设置网格横线颜色
		 plot.setRangeGridlinePaint(backXColor);
		 plot.setRangeGridlinesVisible(true);
		 //图片背景色
		 plot.setBackgroundPaint(backColor);
		 plot.setOutlineVisible(true);
		 //图边框颜色
		 plot.setOutlinePaint(borderColor);
		 //控制波动率图线的alpha值,alpha值在0.0-1.0之间
		 plot.setForegroundAlpha(alpha);
		 //设置波动率图线的颜色
		 lineandshaperenderer.setSeriesPaint(0, lineColor);
	}

	//输出图片
	private static void outPutPic(JFreeChart chart) {
		FileOutputStream fos = null;
		try {
			fos = new FileOutputStream(picOutPath);
			ChartUtilities.writeChartAsPNG(fos, chart, width, height);
		} catch (IOException e) {
			e.printStackTrace();
		}finally{
			try {
				fos.close();
			} catch (IOException e) {
				e.printStackTrace();
			}
		}
	}


	//返回一个CategoryDataset实例
	private static CategoryDataset getDataSet(Chart chartObject)
	{
		//关键1.定义你要使用的图形类型实例
		DefaultCategoryDataset dataset = new DefaultCategoryDataset();

		//根据取到的数据多少，决定图片大小，规则自己定义（图片的长=横轴显示的个数*20 宽=横轴显示的个数*10 动态扩展）
		List<String> stringList = disposeString(chartObject);
		width = stringList.size() * XExtendNum;
		height = stringList.size() * YExtendNum;

		for(int i = 0 ;i < stringList.size() ; i++)
		{
			String ptValue = stringList.get(i);
			String[] rs=ptValue.split("%");
			String time = rs[0];
			String xml_money =rs[1];
			//你们让取的最后一个值，我不知道要用到什么地方，就先把值传到这里吧，
			String index_number = rs[2];

			//把所有的xml_money都放放入集合xmlMoneyList
			xmlMoneyList.add(Double.parseDouble(xml_money));

			//关键2.将你取到的数据，添加到实例dataset中去,参数1:y轴数据、参数2:图例名称、参数3:x轴数据
			dataset.addValue(Double.parseDouble(xml_money),TLName, time);
		}

		//对xmlMoneyList排序,默认为升序
		Collections.sort(xmlMoneyList);
		/**取到最大、最小值,因为我们得到的最大值最小值可能处于75.45-76.4之间，
		   这样在步伐增值为0.5的时候就会丢失一些不必要的数据,所以我们采用
		   最小值向下取最小整数（75），最大值向上取最小整数 77
		 */
		yMinValue = Math.floor(xmlMoneyList.get(0));
		yMaxValue = Math.round(xmlMoneyList.get(xmlMoneyList.size() - 1) + 0.5);

		//关键3:返回数据
		return dataset;
	}

	/**
	 * 处理XML文件中PT标签中的值，得到我需要得到的即可，我只需要得到第2、6、7个数据
	 */
	private static List<String> disposeString(Chart chartObject)
	{
		//因为一条数据里面有好几种，所以考虑用list嵌套
		List<String> ptValue = new ArrayList<String>();
		//获得pt的个数
		int pt_num = chartObject.getPts().getPtList().size();
		for(int i = 0 ;i < pt_num ; i++)
		{
			//遍历数据
			String data = chartObject.getPts().getPtList().get(i).getValue();
			/*
			 * 因为数据格式是：20110624;09:35;75.75;75.6;75.75;75.5;706000;53407200.000;0;0
			 * 我暂时不考虑其他情况，默认为数据都是这样的数据
			 */
			String[] datas = data.split(";");
			//按照您们的要求去取2、6、7、的数据
			String time = datas[1];
			String money = datas[5];
			String index_number = datas[6];
			String rs = time+"%"+money+"%"+index_number;
			//然后把数据放到集合中
			ptValue.add(rs);
		}

		return ptValue;
	}
}
