以太传输介质-RJ45网线接法（直通线、交叉线以及全反线）

 同种设备用交叉线，异种设备用直连线。比方说，都是网卡或交换机，就用交叉线，如果是网卡连交换机，就用直连线。现在的交换机都有MDI / MDI-X 技术，就是自动识别技术，不管你是直连线还是交叉线，交换机就自动切换了。RJ45 接线标准 586B 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕586A 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕直连线两头都是586B标准 交叉线是一头586A 一头586B。实际就是1、3对调 2、6对调。4、5和7、8都用不上，只用四根线。

我们平时使用的网线都是交叉线，因为现在的交换机都能识别，并自动切换，网线做成交叉线即可连交换机，又可连两台PC机（两台PC是同种设备要用交叉线）。

 　　普通的网线(直通线)两头相同标准，一般均为568B。

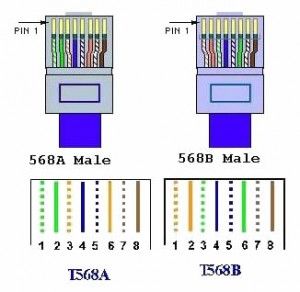

通常我们都是用五类双绞线来作百兆的网线，一个网线中有四对共八根细线组成。水晶头也就是RJ45型插头，它的金属片面对我们的时候从左至右引脚序号是1-8，这个序号不能搞错对做网络联线是非常重要的。EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

　　

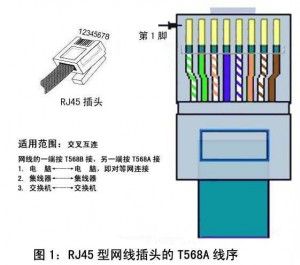

　　标准568A：绿白–1，绿–2，橙白–3，蓝–4，蓝白–5，橙–6，棕白–7，棕–8

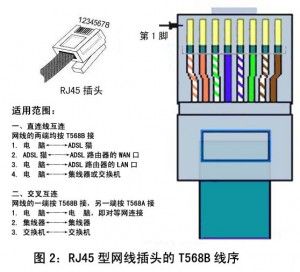

　　标准568B：橙白–1，橙–2，绿白–3，蓝–4，蓝白–5，绿–6，棕白–7，棕–8

　　双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）

　　1、直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host
1 <------------>1
2 <------------>2
3 <------------>3
6 <------------>6

　　2、交叉（Cross-over）线一般用来连接两个性质相同的端口。比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch
1 <------------>3
2 <------------>6
3 <------------>1
6 <------------>2

　　3、全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch
1 <------------>8
2 <------------>7
3 <------------>6
4 <------------>5
5 <------------>4
6 <------------>3
7 <------------>2
8 <------------>1

　　

一、PC连HUB（电脑连接上网设备）

　　A端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
　　B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

　　

二、PC连PC（电脑连接电脑）

　　A端：（568A）： 白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；
　　B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

　　

三、HUB连HUB（上网设备连接上网设备）

　　A端：（568A）： 白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；
　　B端：（568B）： 白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

　　

四、用途分类：

　　直通线用于连接:
　　1、主机和switch/hub;
　　2、router和switch/hub

　　交叉线用于连接:
　　1、switch和switch;
　　2、主机和主机;
　　3、hub和hub;
　　4、hub和switch;
　　5、主机和router直连

　　

五、在实践中可以这么理解

　　1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；
　　2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备；
　　3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
　　不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。
