H.264码流结构

a、对照：H.263的码流结构

H.263定义的码流结构是分级结构，共四层。自上而下分别为：图像层(picture layer)、块组层(GOB layer)、宏块层(macroblock layer)和块层(block layer)。



PSC

TR

PTYPE

PQUANT

CPM

PSBI

TRB

DBQUANT

PEI

PSPARE

PEI

Group of Blocks

ESTUF

EOS

PSTUF

图1.1     图像层结构



GSTUF

GBSC

GN

GSBI

GFID

GQUANT

Macroblock Data

图1.2     GOB层结构



COD

MCBPC

MODB

CBPB

CBPY

DQUANT

MVD



MVD 2

MVD 3

MVD 4

MVDB

块数据



图1.3     宏块层结构



INTRADC

TCOEF

图1.4     块层结构

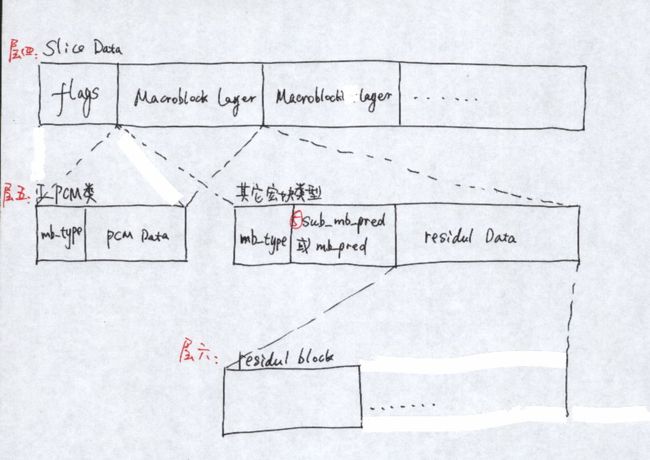

b、H.264的码流结构

       H.264的码流结构和H.263的有很大的区别，它采用的不再是严格的分级结构。
