N-S图和PDL

一、程序流程图

 二、N-S图

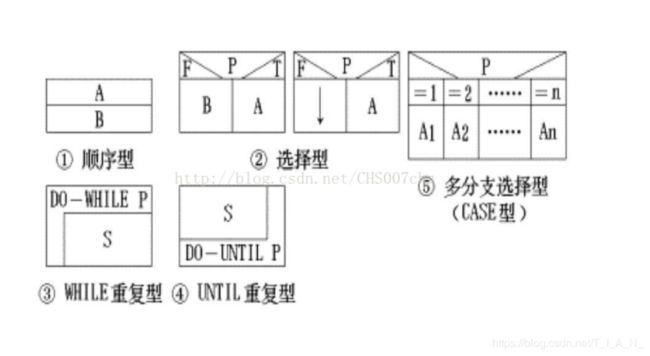

• N-S图的特点：

1.  图中的每个矩形框都是明确定义了的功能域，以图形表示，清晰可见。
2. 它的控制转移不能任意规定，必须遵守结构化程序设计的要求。
3. 很容易确定局部数据和全局数据的作用域。
4. 很容易表现嵌套关系，也可以表示模块的层次结构。

例：



•  答案中我认为while是错误的，很明显，这是后判断型循环，while应该改为until

 三、PDL

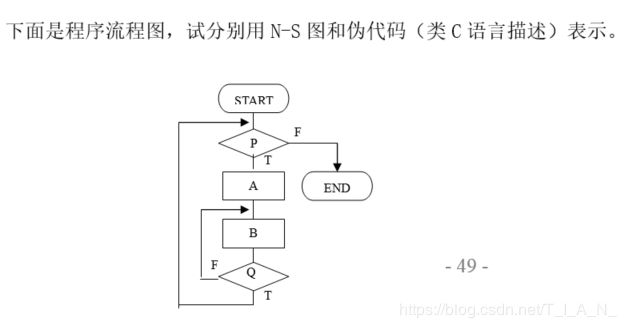

• PDL就是伪代码，如上图的第二小题。
