NestedScrolling详解
简介
假设我们需要一个这样的效果，拖动子View的时候需要parent先滑动，等parent滑倒顶端的时候再让子View滑动。Android事件分发机制在parent处理事件的时候，没法再次把事件传递给子View（除非再来一个Down，开启一个新的事件序列），所以就需要用到NestedScrolling，也就是嵌套滑动机制。今天我们来实现如下效果

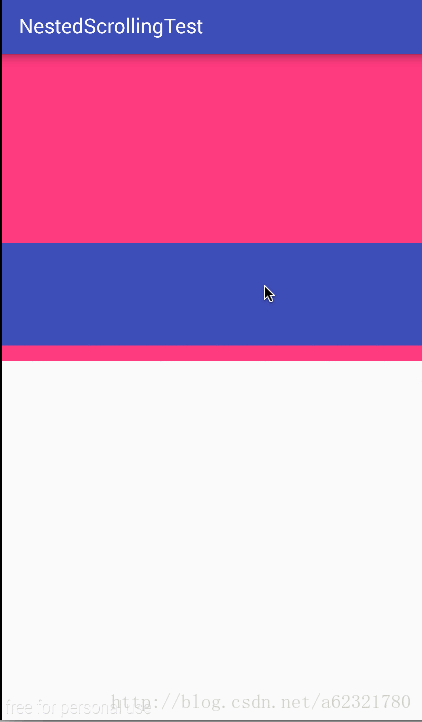

蓝色部分是子View，粉色是Parent，在向上滑动时，保证Parent首先滑动到顶端，向下滑动时保证子View首先滑倒底部。
基本类和方法
这里需要用到两个接口
NestedScrollingChild
NestedScrollingParent和两个辅助类
NestedScrollingChildHelper
NestedScrollingParentHelperNestedScrollingChild
子View实现这个接口
public void setNestedScrollingEnabled(boolean enabled);
public boolean isNestedScrollingEnabled();
public boolean startNestedScroll(int axes);
public void stopNestedScroll();
public boolean hasNestedScrollingParent();
public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed,
int dxUnconsumed, int dyUnconsumed, int[] offsetInWindow);
public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow);
public boolean dispatchNestedFling(float velocityX, float velocityY, boolean consumed);
public boolean dispatchNestedPreFling(float velocityX, float velocityY);- void setNestedScrollingEnabled(boolean enabled)：允许嵌套滑动
- boolean startNestedScroll(int axes)：一般在ACTION_DOWN的事件里调用，表示要开始滑动，axes代表方向，有SCROLL_AXIS_VERTICAL、SCROLL_AXIS_HORIZONTAL两种
- boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow)：一般在ACTION_MOVE种调用，dx、dy是将要滑动的量，然后分发给Parent让他消耗，consumed是一个二维数组，分别存储Parent消耗的x、y方向上的量，如果无消耗那么返回false。
NestedScrollingParent
Parent实现这个接口
public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes);
public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes);
public void onStopNestedScroll(View target);
public void onNestedScroll(View target, int dxConsumed, int dyConsumed,
int dxUnconsumed, int dyUnconsumed);
public void onNestedPreScroll(View target, int dx, int dy, int[] consumed);
public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed);
public boolean onNestedPreFling(View target, float velocityX, float velocityY);
public int getNestedScrollAxes();- void onNestedPreScroll(View target, int dx, int dy, int[] consumed)：子View调用dispatchNestedPreScroll的时候此方法会被回调，通过判断dx、dy来计算消耗，返回消耗值。
然而真正的逻辑实现都由Helper类帮我们实现了，我们只需要调用helper类的对应方法即可，接下来开始写代码。
ChildView代码
/**
* @author wulinpeng
* @datetime: 17/6/17 下午10:34
* @description:
*/
public class ChildView extends View implements NestedScrollingChild {
private NestedScrollingChildHelper helper;
private float lastY = 0;
private int[] consume = new int[2];
private int[] offset = new int[2];
public ChildView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
init();
}
private void init() {
helper = new NestedScrollingChildHelper(this);
helper.setNestedScrollingEnabled(true);
}
@Override
public boolean onTouchEvent(MotionEvent event) {
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
lastY = event.getY();
// 开始垂直的滑动
helper.startNestedScroll(SCROLL_AXIS_VERTICAL);
break;
case MotionEvent.ACTION_MOVE:
// 获得滑动量
int dy = (int) (event.getY() - lastY);
if (dy < 0) {
// 向上滑动的逻辑，保证parent消耗，才到自己
if (!helper.dispatchNestedPreScroll(0, (int) dy, consume, offset)) {
// 运行到这说明parent不消耗了，parent已经到达顶部，这时候自身滑动
// 因为向上滑动dy < 0，所以*－1方便比较
int space = (int) getY() * -1;
int consumeY = Math.max(space, dy);
setY(getY() + consumeY);
}
} else {
// 向下滑动的逻辑，保证自己消耗，才到parent
int space = (int) (((ParentView) getParent()).getHeight() - getY() - getHeight());
int consumeY = Math.min(space, dy);
dy -= consumeY;
setY(getY() + consumeY);
// 自己消耗完后，然后传给Parent剩下的dy－consumeY
helper.dispatchNestedPreScroll(0, (int) dy, consume, offset);
}
break;
case MotionEvent.ACTION_UP:
break;
}
return true;
}
@Override
public void setNestedScrollingEnabled(boolean enabled) {
helper.setNestedScrollingEnabled(enabled);
}
@Override
public boolean isNestedScrollingEnabled() {
return helper.isNestedScrollingEnabled();
}
@Override
public boolean startNestedScroll(int axes) {
return helper.startNestedScroll(axes);
}
@Override
public void stopNestedScroll() {
helper.stopNestedScroll();
}
@Override
public boolean hasNestedScrollingParent() {
return helper.hasNestedScrollingParent();
}
@Override
public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed, int[] offsetInWindow) {
final boolean b = helper.dispatchNestedScroll(dxConsumed, dyConsumed, dxUnconsumed, dyUnconsumed, offsetInWindow);
return b;
}
@Override
public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow) {
final boolean b = helper.dispatchNestedPreScroll(dx, dy, consumed, offsetInWindow);
return b;
}
@Override
public boolean dispatchNestedFling(float velocityX, float velocityY, boolean consumed) {
return helper.dispatchNestedFling(velocityX, velocityY, consumed);
}
@Override
public boolean dispatchNestedPreFling(float velocityX, float velocityY) {
return helper.dispatchNestedPreFling(velocityX, velocityY);
}
}注释比较清楚了，主要就是方向不同逻辑不同，向上的时候先分发给Parent，如果Parent不消耗了（返回false，也就是说到达顶部了），那么自己消耗dy（向上滑动，注意越界情况）；向下的时候，首先自己向下滑动（自己消耗dy），然后给Parent分发消耗后的dy。
ParentView代码
/**
* @author wulinpeng
* @datetime: 17/6/17 下午10:37
* @description:
*/
public class ParentView extends FrameLayout implements NestedScrollingParent {
private NestedScrollingParentHelper helper;
public ParentView(@NonNull Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
init();
}
private void init() {
helper = new NestedScrollingParentHelper(this);
}
@Override
public void onNestedPreScroll(View target, int dx, int dy, int[] consumed) {
FrameLayout parent = (FrameLayout) getParent();
if (dy > 0) {
// 向下滑动
int space = (int) (parent.getHeight() - getY() - getHeight());
int consumeY = Math.min(dy, space);
consumed[1] = consumeY;
setY(getY() + consumeY);
} else {
// 向上滑动
int space = (int) (getY() * -1);
int consumeY = Math.max(dy, space);
consumed[1] = consumeY;
setY(getY() + consumeY);
}
}
@Override
public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed) {
return true;
}
@Override
public boolean onNestedPreFling(View target, float velocityX, float velocityY) {
return true;
}
@Override
public int getNestedScrollAxes() {
return helper.getNestedScrollAxes();
}
@Override
public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes) {
return true;
}
@Override
public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes) {
helper.onNestedScrollAccepted(child, target, nestedScrollAxes);
}
@Override
public void onStopNestedScroll(View target) {
helper.onStopNestedScroll(target);
}
@Override
public void onNestedScroll(View target, int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed) {
}
}比较简单，主要是注意越界的情况，接下来只要在布局文件里将ChildView设置为ParentView的child就可以了。
源码解析
但是这两者到底是怎么样联系起来的呢？我们看看Helper类的源码
public boolean startNestedScroll(int axes) {
if (hasNestedScrollingParent()) {
// Already in progress
return true;
}
if (isNestedScrollingEnabled()) {
ViewParent p = mView.getParent();
View child = mView;
while (p != null) {
if (ViewParentCompat.onStartNestedScroll(p, child, mView, axes)) {
mNestedScrollingParent = p;
ViewParentCompat.onNestedScrollAccepted(p, child, mView, axes);
return true;
}
if (p instanceof View) {
child = (View) p;
}
p = p.getParent();
}
}
return false;
}startNestedScroll是最开始要调用的，作用就是把这个Child和Paren联系起来，内部首先寻找可用的Parent，然后回调Parent的onStartNestedScroll方法，如果返回true，那么就给内部的mNestedScrollingParent赋值同时回调Parent的onNestedScrollAccepted方法，否则mNestedScrollingParent还是null。如果已经有了Parent那么直接返回true，可以知道这个方法调用一次就可以了，只要和Parent联系起来就ok。
public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow) {
if (isNestedScrollingEnabled() && mNestedScrollingParent != null) {
if (dx != 0 || dy != 0) {
int startX = 0;
int startY = 0;
if (offsetInWindow != null) {
mView.getLocationInWindow(offsetInWindow);
startX = offsetInWindow[0];
startY = offsetInWindow[1];
}
if (consumed == null) {
if (mTempNestedScrollConsumed == null) {
mTempNestedScrollConsumed = new int[2];
}
consumed = mTempNestedScrollConsumed;
}
consumed[0] = 0;
consumed[1] = 0;
ViewParentCompat.onNestedPreScroll(mNestedScrollingParent, mView, dx, dy, consumed);
if (offsetInWindow != null) {
mView.getLocationInWindow(offsetInWindow);
offsetInWindow[0] -= startX;
offsetInWindow[1] -= startY;
}
return consumed[0] != 0 || consumed[1] != 0;
} else if (offsetInWindow != null) {
offsetInWindow[0] = 0;
offsetInWindow[1] = 0;
}
}
return false;
}这个方法首先判断isNestedScrollingEnabled和mNestedScrollingParent，如果mNestedScrollingParent＝＝null也就是Parent在onStartNestedScroll返回了false，那么就不会收到这个分发。方法内部回调了Parent的onNestedPreScroll方法，然后判断consume的两个值，如果都是0，那么说明Parent没有消耗，就返回false表示Parent不消耗。
总结
其实就是NestedScrollingChild发出各种事件，比如最开始的startNestedScroll来寻找可用的Parent同时回调Parent的方法，dispatchNestedPreScroll分发偏移量给Parent让它先消耗，而NestedScrollParent只是被动接受各种回调作出处理，比如在onStartNestedScroll返回boolean表示是否接受嵌套滑动，在onNestedPreScroll消耗滑动偏移量。其实高版本的View默认实现了这些方法，但是为了兼容低版本，我们是用Helper来实现，其实实现代码是一样的。
