OSPF实训案例配置（一）

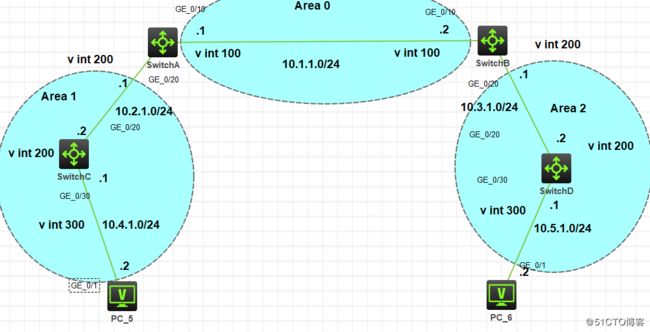

组网需求
1、所有的交换机都运行 OSPF，整个自治系统划分为 3 个区域。
2、其中 Switch A 和 Switch B 作为 ABR 来转发区域之间的路由。
3、在 Switch C 上配置为 ASBR 引入外部路由（静态路由），且路由信息可正确的在 AS 内传播。

一、OSPF（一）
任务实施：
1、配置各接口的IP地址。
Switch A

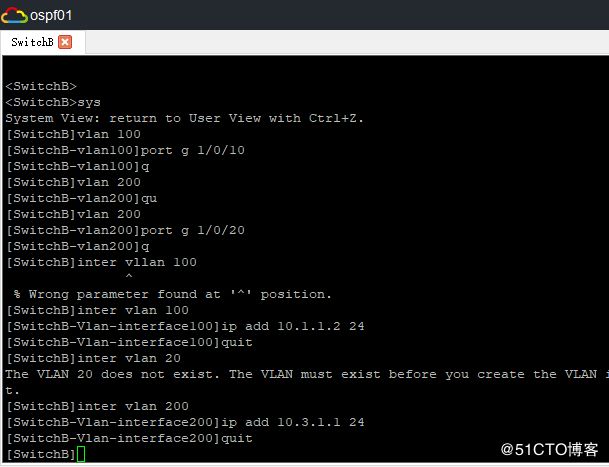

Switch B

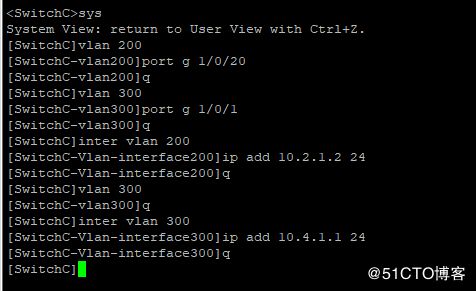

Switch C

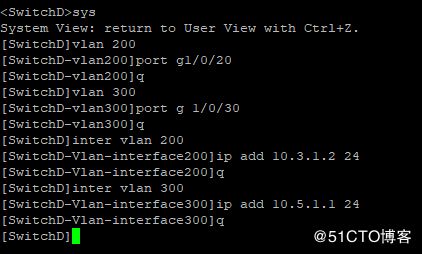

Switch D

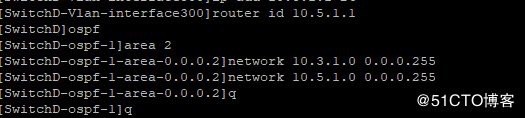

2、配置OSPF基本配置。

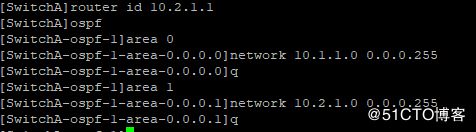

Switch A

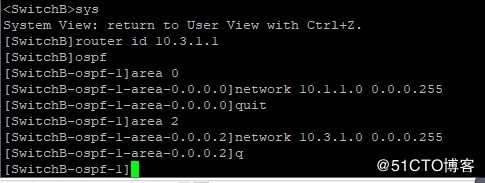

Switch B

Switch C

Switch D

3、验证配置

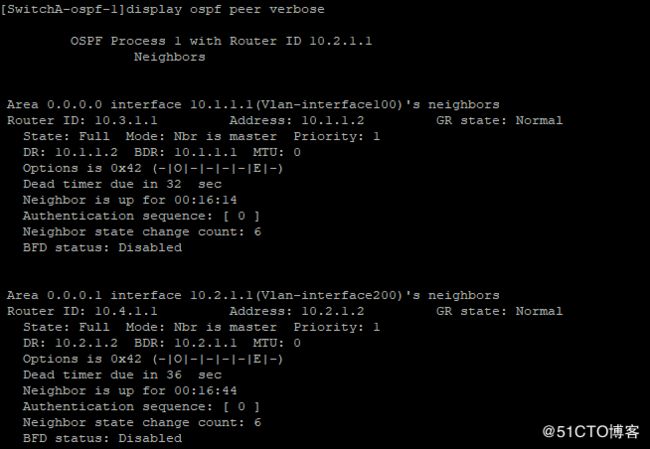

1）、查看Switch A的OSPF邻居。

2）、查看Switch A的OSPF路由信息。

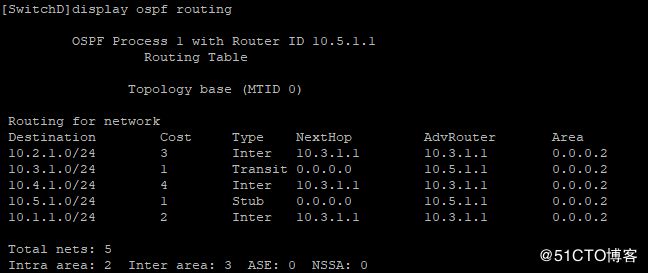

3）、查看Switch D的OSPF路由信息。

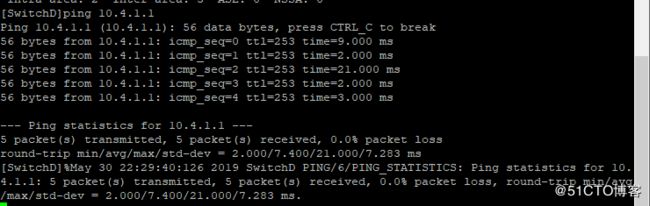

4）、在Switch D上使用Ping进行测试连通性。

二、OSPF（二）
1、配置各接口的 IP 地址（同前例OSPF（一））。
2、配置OSPF（同前例OSPF（一））。
3、配置引入自治系统外部路由。
1）、在Switch C上配置一条到目的网段3.1.2.0/24的静态路由。
在Switch C上配置OSPF引入静态路由。

4、验证配置。

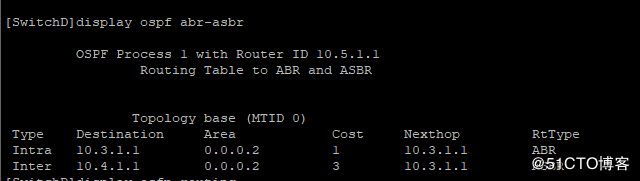

1）、查看Switch D的ABR/ASBR信息。

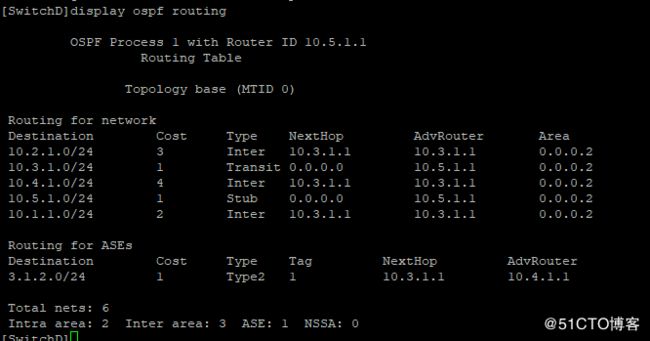

2）、查看Switch D的OSPF路由表。
