STM32电源管理

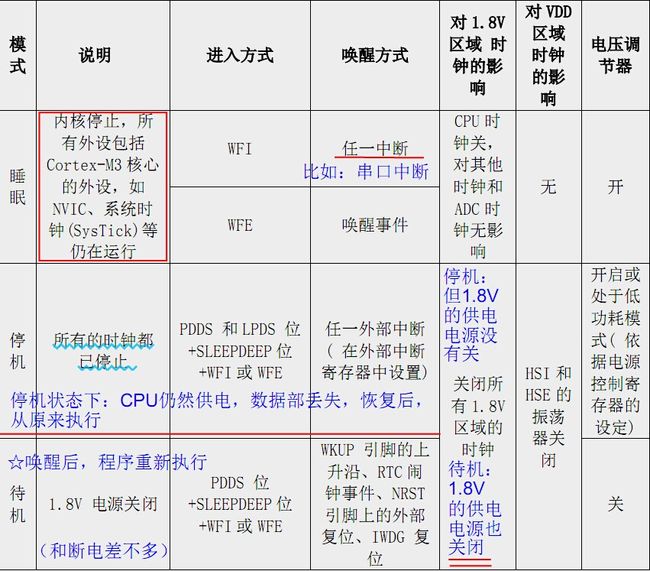

（1）3钟模式

①睡眠模式②停止模式③待机模式

1.睡眠模式：Cortex-M3内核（可理解成CPU）停止工作，CPU供电1.8V有，外设任在运行，唤醒后从原来位置执行

2.停机模式：所有时钟都停止，CPU电源1.8V没断，唤醒后从原来位置执行

3.待机模式：时钟全断，CPU电源1.8V也断，唤醒后程序重新执行

可形象参考：

CPU：皇上

CPU电源1.8V：皇后

外设：将军

那么：

1.睡眠模式：只有皇上睡觉

2.停机模式：皇上，将军睡觉

3.待机模式：皇上，皇后，将军全睡觉了

（原则：皇后不睡觉，程序可被保留，唤醒后从原来位置执行）



（二）程序简介（库函数）

1.睡眠模式

	while(1)
	{
		/* wait interrupt */
		LED1( ON );
		Delay(0xFFFFF);
		LED1( OFF );

		LED2( ON );
		Delay(0xFFFFF);
		LED2( OFF );

		LED3( ON );
		Delay(0xFFFFF);
		LED3( OFF );

		__WFI();
	}

 __WFI(); 进入睡眠模式，任意中断唤醒，唤醒后不用再配置时钟

2.停止模式

①/*因为要使用其外设时钟等，故需用到pwr*/

#include "stm32f10x_pwr.h"

②/*使能电源管理单元的时钟*/

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);

③进入停止模式

PWR_EnterSTOPMode(PWR_Regulator_LowPower,PWR_STOPEntry_WFI);



④唤醒：外部中断

因为将军睡了，（及外设时钟关了，因此需要重新配置）唤醒后需要重新启动HSE

SYSCLKConfig_STOP();

void SYSCLKConfig_STOP(void)
{
	ErrorStatus HSEStartUpStatus;
  /* 使能 HSE */
  RCC_HSEConfig(RCC_HSE_ON);

  /* 等待HSE准备就绪*/
  HSEStartUpStatus = RCC_WaitForHSEStartUp();

  if(HSEStartUpStatus == SUCCESS)
  {

    /* 使能 PLL */
    RCC_PLLCmd(ENABLE);

    /* 等待 PLL 准备就绪 */
    while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
    {
    }

    /* 选择PLL作为系统时钟源*/
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    /*等待PLL被选择为系统时钟源 */
    while(RCC_GetSYSCLKSource() != 0x08)
    {
    }
  }
}

 3.待机模式

①/*因为要使用其外设时钟等，故需用到pwr*/

#include "stm32f10x_pwr.h"



②/*使能电源管理单元的时钟*/

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);

③进入待机模式

/*使能WKUP引脚的唤醒功能，WKUP是第二功能，不用配置它的输出模式（不是太懂）*/
PWR_WakeUpPinCmd (ENABLE);
/*进入待机模式*/
PWR_EnterSTANDBYMode();

④唤醒，复位唤醒，PA0上升沿唤醒

⑤检测是复位唤醒还是PA0上升沿唤醒

if(PWR_GetFlagStatus(PWR_FLAG_WU) == SET)
{
　　printf("\r\n PA0上升沿唤醒\r\n");

}
else
　　printf("\r\n 其他\r\n");

 因为待机唤醒程序从头执行，故不用多加配置时钟的函数了
