CAD怎么根据参照图绘制柜子平面图?

cad中想要设计一个柜子平面图，有一个参考的图片，怎么根据图片画柜子平面图呢？下面我们就来看看详细的教程。

软件名称：

AutoCAD2017(CAD2017) 中文破解精简版(附注册机序列号) 32位

软件大小：

387.5MB

更新时间：

2017-03-26

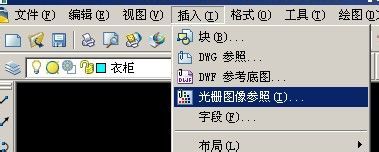

1、插入照片至CAD软件中。

2、预先得知原家具的长宽高，然后依照照片中的长度方向画直线，下一步，用缩放工具缩到相对一致的大小。缩放命令的操作：SC--R--P，即可得到图中效果。

3、由于家具的部件大同小异，所以，我拿以前画的配件，直接就用在这件家具上了。

4、主要是细心，这样一件特殊条件下需要的图也就出一了，请看结果。

5、将来和工厂木工师傅校对标准的尺寸后，修改就很快啦。

以上就是cad画柜子平面图的教程，希望大家喜欢，请继续关注脚本之家。
