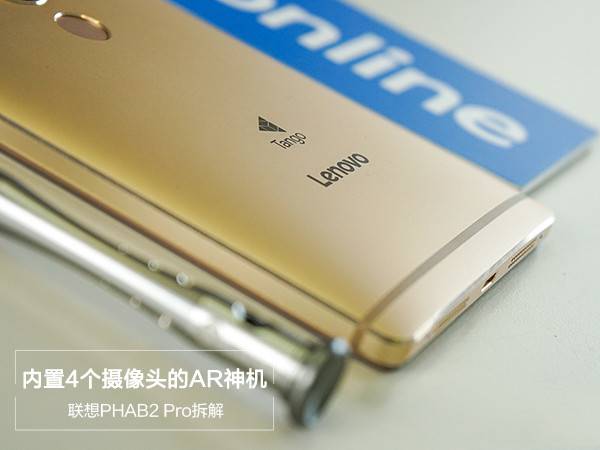

联想PHAB2 Pro内部做工怎么样？联想PHAB2 Pro手机详细拆机图文详解

　　增强现实（AR）宛如一只看不见的手，把互联网与现实生活合二为一，而随着这项技术的发展，市面上已经有手机开始支持AR技术。联想在上年的9月发布了首款搭载TangoAR 技术的手机Lenovo PHAB 2 Pro，正式敞开了增强现实与智能手机联合的大门。

　　通过联想PHAB 2 Pro的后置摄像头和传感器对现实世界取景，可以将真实的场景变成一个虚拟的空间，让用户在现实世界中与虚拟元素进行互动，例如用户打算购买一款新家具，通过手机摄像头直接在家中客厅取景，然后将虚拟的家具摆放在客厅，立即就可以看到模拟的效果。

联想大范儿PHAB2 Pro是全球第一款采用Google Tango技术的消费级设备，由联想携手Google和Qualcomm合作打造。硬件上配备了传感器阵列和三枚后置摄像头，可以将真实的场景变成一个虚拟的空间，让用户在现实世界中与虚拟元素进行互动。

详细拆解部分

　　一体化金属后壳的手机有两种方法拆解，其中底部有螺丝可以扭的机型和iPhone拆解方法相似，如果没有螺丝可以扭，那就只能先加热屏幕，再用吸盘分离机身。

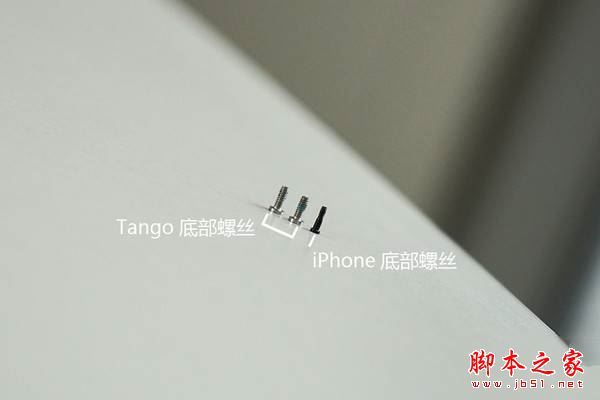

　　由于PHAB 2 Pro的机身体积比较巨大，所以金属后壳螺丝的尺寸也比一般手机要粗得多。

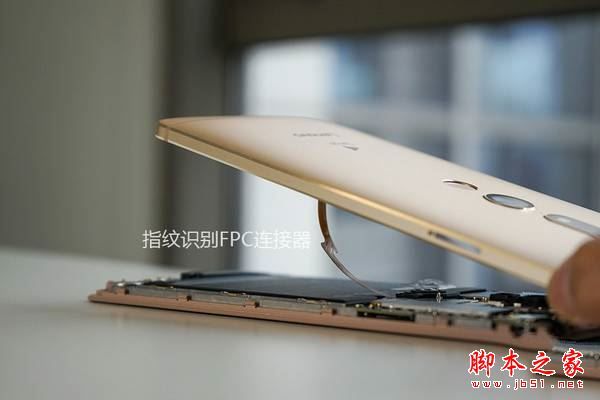

　　拆开后壳之后，能看到一条与主板相连的FPC连接器，连接指纹模块的。

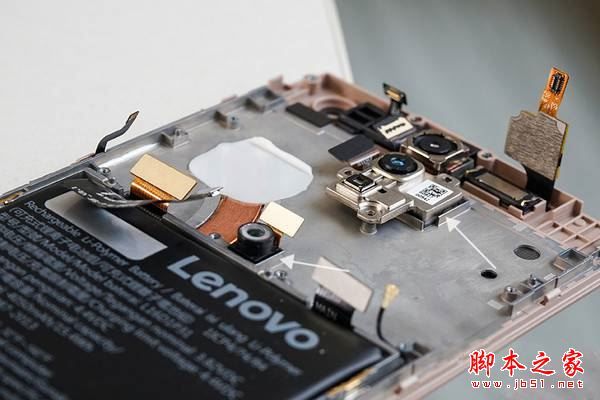

　　彻底分离后壳与机身之后，就能看到一块硕大的电池与主板。PHAB 2 Pro机身内部同样采用了经典的三段式设计，上部分是主板，中间是电池仓，而最下面的是副板以及扬声器模块。

　　PHAB 2 Pro后置三个摄像头，其中包括一个用于拍照/录像的1600万像素摄像头，此外还有2颗用于AR技术感知运动的深度感知摄像头以及运动追踪摄像头。

　　金属后壳开了四个洞，因为除了三个摄像头之外，还有一个留给闪光灯。

　　最下面的运动追踪摄像头使用塑料支架进行固定，支架顺便固定了电源排线和连接副板的排线。

　　中间的深度感知摄像头表面覆盖了橡胶环，用以填充摄像头与后壳之间的空间。

　　接着卸下摄像头支架的3颗螺丝。

　　我们可以看到深度感知摄像头和闪关灯通过金属支架固定在一起。

　　卸下主板后，我们可以看到PHAB 2 Pro的金属中框内置了一条热管，上面覆盖了一层比较“胶”的硅脂，能把芯片的热量传到到整个金属中框。

　　金属中框上有凹槽，用于固定摄像头的位置，凹槽+螺丝的设计相当结实。

　　顶部光线距离传感器、降噪麦克风模块整合在一起。右边有金属箔的凹槽是用于成像的1600万像素摄像头，再右边则是听筒。

　　机身底部的内置扬声器，个头不算大，压在下面的则是副板。

　　副板集成micro-USB口、震子、话筒等等。

　　PHAB 2 Pro搭载高通骁龙652处理器，4GB RAM+64GB ROM，为AR应用的流畅运行提供了坚实的后盾。芯片与屏蔽罩之间同样填充了导热硅脂。

　　主板的另一面则是一堆RF和电源管理芯片。

　　摄像头模组基板与金属支架直接采用胶水直接粘合，在此我们能看到不少胶水的痕迹。

　　PHAB 2 Pro的4个摄像头，后置3个为：用于拍照/录像的1600万像素摄像头，2个用于AR技术感知运动的深度感知摄像头以及运动追踪摄像头。而前置则为800万像素摄像头。

　　内置4050mAh电池，在6.4英寸屏幕的机身里头不算特别大，支持快速充电。

联想PHAB2 Pro拆解总结

　　总的来说，联想PHAB2 Pro的拆解难度并不大，可能是机器本身体积较大的原因，内部元器件的布局较为宽松，让日后的拆解维修更加便利。

　　而在做工方面，PHAB2 Pro在一些细节处理上表现非常不错，后置的3个摄像头模块都运用了一定的结构进行固定，而为了保证处理器的长时间高频运行，PHAB2 Pro内部设计了一根热管，可以把芯片的热量传到至面积更大的金属中框，方便散热。

　　整体来说，PHAB2 Pro做工用料相当扎实。
