精致的像素级别的风格转换 ----- Deep Image Analogy

总说

一般情况下，我们只有两幅图片， A 和 B′ 。如果以 A 为主体，我们希望得到的图像在内容上与 A 相似，但是一些图像属性（比如颜色，纹理等）与 B′ 相似，我们记这样的图为 A′ ，同理我们也可以定义 B′ 。

与以前风格转换的异同：
以前style transfer的风格是全局的，指的是一种”画风“，这种转换与局部内容关系不大，比如古代山水画的画风或是抽象派的画风等等，是图像全局的风格的表达”。 如果是图像属性之间的转换， 是pixel级别的风格。

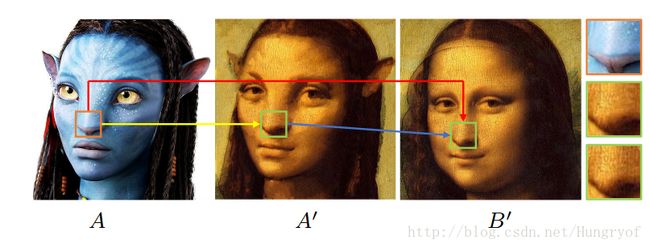

比如上图 A′ 具有 A 的轮廓，相应位置的内容几乎是一样的。但是整幅图像的属性（比如颜色，纹理）都变成了 B′ 的，即变成了暗黄色以及脸部的纹理也抹去了很多。

基本想法

A:A′::B:B′

其中 A′ 和 B 是未知的。这样的表示有以下两个约束：
1. A 和 A′ 是完全对齐的，同理 B 和 B′ 也是。
2. A 和 B 在图像属性上是近似的。（比如颜色，纹理）。

作者们认为直接学到从 A 到 B′ 的映射是困难的（红色）。这是因为 A 和 B′ 具有视觉效果的差异性，在像素上存在misalignment。如果把这种映射分解为
1. A→A′ 的相同位置的映射。（这个是对齐的，spatial位置上，这是后面为什么可以用 A 重建出 A′ 的内容的原因）
2. 到以及 A′→B′ 的风格映射。（这个存在着misalignment，所以使用NNF搜索）

现在定义两个映射。 Φa→b 如果表示 A→B′ 的映射，即其将 A 的一个 p 位置的点映射到 B′ 的 p′ 位置上。那么由于 A→A′ 本身是相同位置点的映射（完全对齐的）， B 和 B′ 也是对齐映射。所以 Φa→b 的映射可以认为是 A 或者 A′ 到 B 或者 B′ 的映射。同理可以定义 Φb→a 。

A(p)=B(Φa→b(p))andA′(p)=B′(Φa→b(p))（1）

上面前半部分的意思是，对于 A 图的 p 点，如果该点映射到 B 图的 p′ 点，其中 p′=Φa→b(p) 。那么这两个点应该是相同的。当然为了加强一下对称性约束，可以加上双向约束： Φb→a(Φa→b(p))=pΦa→b(Φb→a(p))=p

构建 A′ 和 B

由于 A 和 B′ 我们是有的，如果我有也有 A′ 和 B ， 那么我们就可以得到映射 Φa→b 和 Φb→a 。理想的 A′ 是即具有 A 的内容结构，又具有 B′ 的细节。 现在想，如果 A′ 和 A 是对齐的，只有细节不同（局部纹理，颜色等），那么 A 和 A′ 在CNN的高层上的特征是及其相似的。所以在最高层特征，直接假设 A 和 A′ 相等，然后在CNN的浅层逐步恢复 A′ ，恢复的方法是取当前层的 A 的特征与 B′ 的特征进行融合，同理可以构建当前层的 B 。通过一层一层往前构建，最终得到输入层的 A′ 和 B 。

Deep PatchMatch

输入 A 和 B′ , 那么我们可以得到 l 层的 A 和 B′ 的特征，这是预先计算的。 给定latent images A′ 和 B (加上输入的两幅，所有的4幅图像已经有了)，我们可以定义映射 Φa→b 和 Φb→a 就是一次NNF(Nearest-neighbor Field)搜索。上面已经讲到，在网络的最高层，我们可以直接认为 A 和 A′ , B′ 和 B 相同。现在考虑：
如果我们已经有了第 L 层的4幅图的特征。对于 L−1 层的 A′ 特征，我们想法是将 L 层的 A 的特征与 L 层的 B′ 的特征进行融合的。由于 A 和 A′ 形状是基本一样的（只是细节不同），所以我们可以将第 L 层的 A 的特征乘以某个权值，作为第 L−1 层的 A′ 特征的一部分，那么 B′ 的特征也要在构建 A′ 起作用，毕竟 B′ 是给 A′ 提供细节的。前面说到， B′ 和 A′ 不是对齐的！所以我们需要对 B′ 进行一个映射，使得映射后的特征与 A′ 对齐，这样就可以融合了。
那么这个对 B′ 的映射是什么呢？就是 L 层已经计算出来的 Φa→b , 见公式(1)

算法具体步骤

输入 A 和 B′ ，可以预先计算得到每一层的 FlA 以及 FlB′ 。然后我们假设第5层（最高层）的 F5A′=F5A ， F5B=F5B′ 。那么我们首先可以NNF搜索计算第5层的 ϕ5a→b 以及 ϕ5b→a 。然后再根据 ϕ5a→b 对 F5B′ 进行修改（使之在空间位置上与 A 的特征相匹配）得到 FLB′(ϕ5a→b) ，但是值得注意的是，网络用的是VGG。一般取层，层与层之间是经过pooling的。所以我们得到的 FLB′(ϕ5a→b) 是 F4A 的一半大小，如上图所示。如果我们直接将上采样 ϕ5a→b ,使之放大两倍得到 ϕ′5a→b ，再 FLB′（ϕ′5a→b) ，其实是会出现问题的。在下面会更仔细讲解。

预处理

采用的是VGG的每一个“block”的第一层的卷积层后面的Relu层。就是 reluL1 ，即relu1_1, relu2_1,….relu5_1。neural style中也是默认采用这5层作为style层。上面已经讲了预处理怎么做了。

Nearest-neighbor Field Search

对于第 L 层，定义:

ϕLa→b(p)=argminq∑x∈N(p),y∈N(q)(∥F¯¯¯LA(x)−F¯¯¯LB(y)∥2+∥F¯¯¯LA′(x)−F¯¯¯LB′(y)∥2)

其中 N(p) 是 p 点为中心的小patch。当 L=5,4,3 时，取3x3; L=2,1 时取5x5。 F¯¯¯L(x)=FL(x)|FL(x)| 。
当得到 ϕLa→b 时，我们要构建 L−1 层的 FL−1A′ 。

FL−1A′=FL−1A∘WL−1A+RL−1B′∘(1−WL−1A)

其中 RL−1B′ 是 FLB′ 经过变换得到的。刚才已经说了，我们利用 L 层得到的 ϕLa→b ， 将其上采样,得到 ϕ′La→b ， 再作用于 FLB′ ，得到 FLB′(ϕ′La→b) ，作为 RL−1B′ 。这样得到的 RL−1B′ 与 FL−1A 是不对齐的。这是因为 ϕLa→b 与 ϕL−1a→b 之间有pooling，因此它们之间并不是简单的上采用就可以得到（而且L-1层与L层之间是经过卷积等其他操作的）。这就陷入一个难题： 我们要得到 FL−1A′ , 不仅需要 FLA′ , 还需要 FLB′ 的细节指导。前者是预先计算得到的，后者是与其不对齐的。所以要重建。我们虽然可以用 ϕLa→b 的映射，但是这毕竟不是 ϕL−1a→b ，而且 ϕL−1a→b 不能由 ϕLa→b 简单上采样得到。

最终重建 A′ 的唯一障碍就是：怎样利用 ϕLa→b 以及 FLB′ 得到与 FL−1A′ 对齐的 RL−1B′ ？
反过来思考，如果我们已经得到了 RL−1B′ ，它应该有什么特点。它应该经过 L−1 层到 L 层之间的计算后，得到的应该就是 FLB′(ϕLa→b) 。

定义 CNNLL−1(⋅) 是 L−1 层到 L 层之间的子网络。那么 CNNLL−1(RL−1B′) 显然是要与 FLB′(ϕLa→b) 尽量接近。因此利用这一点可以得到：

LRL−1B′=∥CNNLL−1(RL−1B′)−FLB′(ϕLa→b)∥2

从而近似求出 FLB′(ϕLa→b) .

重建A’(或B)

上面唯一的问题就在于 WL−1A 的得到了，其实就是手动选的。显然 WL−1A 越大则说明我们希望 FL−1A′ 利用更多的 FLA 的内容结构，利用更少的 FLB′ 的细节特征。
具体选择方法是：

WL−1A=αL−1ML−1A

其中 ML−1A 就是 FL−1A 归一化之后，再经过一个sigmoid函数，从而得到。

ML−1A(x)=11+exp(−κ×(|FL−1A(x)|2−τ))

其中 κ=300,τ=0.05 。

因此 A′(或B) 的重建就是三个过程：将当前层的特征warp上当前层的映射，然后反卷积得到上一层的特征，然后融合。如下图所示：

Nearest-neighbor Field Upsampling

前面已经说了直接从 ϕLa→b 上采样得到的映射 ϕ′L−1a→b 无法作为 ϕL−1a→b ，但是可以作为 ϕL−1a→b 的初始化值。 ϕL−1a→b 必须是由 L−1 层的4幅图的特征通过NNF搜索精调整得到的。在第 L−1 层的NNF搜索，只在 ϕ′L−1a→b 映射关系的p点周围一定的范围内进行随机搜索，从而微调 ϕ′L−1a→b ，得到 ϕL−1a→b 。对于{4,3,2,1}层，搜索范围半径分别是{6,6,4,4}。由于整个过程是corase-to-fine的一个过程，因此后一层的这种映射对于前一层的映射是有一定指导作用的。如果随机初始化不利用后一层的指导信息，那么无法得到好的 A′ 的重建。

从上图可以看到，如果是layer independent的话，重建出来的图会乱掉。

算法伪代码

我们可以通过一层一层往下计算，得到 ϕ1a→b ，然后直接将 ϕ1a→b 作为 Φa→b (伪代码第倒数第三行）。这是因为 ϕ1a→b 与输入层之间是没有pooling之类的。spatial size是一样的。当得到 Φa→b 之后，就可以重建 A′ 。 A′(p)=1n∑x∈N(p)(B′(Φa→b(x)) ，其中n=5。同理可以重建出 B

效果展示

效果比Deep photo style transfer还好，不错。

并且这种素描与真实图的转换，效果也不错。

参考论文：Visual Attribute Transfer through Deep Image Analogy
