组合模式——对象树的实现

Demo 地址： https://github.com/ooblee/HelloDesignPattern

1. 定义

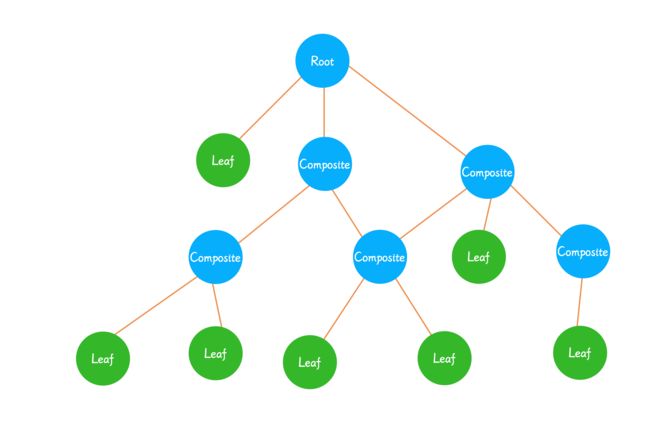

组合模式(Composite Pattern)：组合多个对象形成树形结构以表示具有“整体—部分”关系的层次结构。组合模式对单个对象（即叶子对象）和组合对象（即容器对象）的使用具有一致性，组合模式又可以称为“整体—部分”(Part-Whole)模式，它是一种对象结构型模式。

可以在现实中找到模型。

比如公司的组织架构就是一棵树，总部下来会有财务、行政、人力、研发、市场等部门，每个部门下面又会有不同的子部门。

又比如文件结构。整体文件结构是一个树形结构，目录和文件，一个目录下面又会有子目录或者文件。

虽然一个是容器一个是叶子，但我们喜欢对这个树的所有节点都有一致的访问方式。

比如有同样的方式可以获取到大小、创建时间、修改时间，可以使用相同的接口进行增加、删除和修改。

2. 设计

主要角色：

• 抽象构件，定义叶子和容器共有的方法。定义了访问子构件的方法，比如增加、修改、删除、获取。
• 叶子构件，实现抽象构件，因为没有子节点，可以使用异常处理访问子构件的方法。
• 容器构件，实现抽象构件，实现访问子构件的方法。

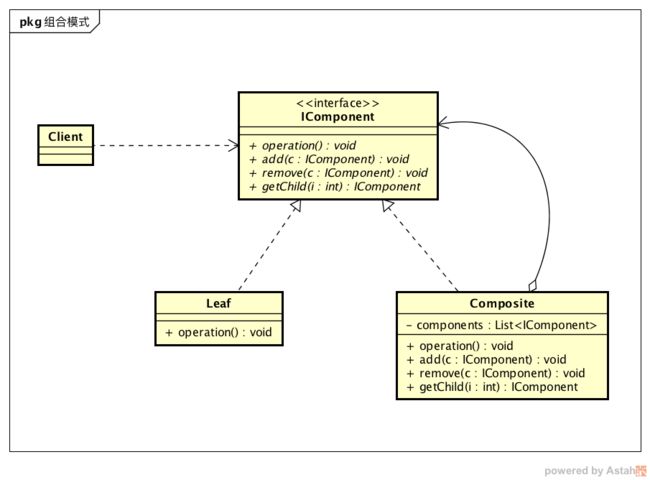

类图：

使用者面向抽象构件编程，可以不用区分容器和叶子，统一处理。

抽象构件类，为了方便打印树，我们在执行方法加了一个深度信息，用来打印当前节点的深度。

public interface IComponent {

    void sayHello(int deep);

    void add(IComponent component);

    void remove(IComponent component);

    IComponent getChild(int i);
}

叶子节点，不允许有下级节点。所以子节点增删改查的方法要么不实现，要么直接抛出异常。

public class Leaf implements IComponent {

    public void sayHello(int deep) {
        for (int i = 0; i < deep; i++) {
            System.out.print("-");
        }
        System.out.println("leaf hello");
    }

    public void add(IComponent component) {
    }

    public void remove(IComponent component) {
    }

    public IComponent getChild(int i) {
        return null;
    }
}

容器节点，维持对子节点列表的引用。

public class Composite implements IComponent {

    private List components = new ArrayList();

    public void sayHello(int deep) {
        for (int i = 0; i < deep; i++) {
            System.out.print("-");
        }
        System.out.println("composite hello.");
        deep++;
        for (IComponent component : components) {
            component.sayHello(deep);
        }
    }

    public void add(IComponent component) {
        components.add(component);
    }

    public void remove(IComponent component) {
        components.remove(component);
    }

    public IComponent getChild(int i) {
        return components.get(i);
    }
}

执行上面的例子。这里地方随意建立一棵树

public class TestComposite {

    public static void main(String[] args) {

        // 建立树
        IComponent root = new Composite();

        IComponent secondNode1 = new Composite();
        root.add(secondNode1);

        IComponent thirdNode = new Composite();
        thirdNode.add(new Leaf());
        thirdNode.add(new Leaf());
        secondNode1.add(thirdNode);
        secondNode1.add(new Leaf());
        secondNode1.add(new Leaf());

        IComponent secondNode2 = new Composite();
        secondNode2.add(new Leaf());
        root.add(secondNode2);

        root.add(new Leaf());
        root.add(new Leaf());
        root.add(new Leaf());


        // 执行
        root.sayHello(0);
    }
}

输出如下：

composite hello.
-composite hello.
--composite hello.
---leaf hello
---leaf hello
--leaf hello
--leaf hello
-composite hello.
--leaf hello
-leaf hello
-leaf hello
-leaf hello

统一的接口，让操作变得容易。

3. 应用

应用场景：

• 需要建立层次结构，区分整体和部分，提供有一致的接口。
• 需要建立对象树。
• 需要区分叶子和容器。

3.1. MyBatis：Plugin

3.2. Android：View 树

Android 系统中所有的 UI 都是基于 View 和 ViewGroup 创建的。

View 代表界面的一块矩形区域，可绘制，可响应交互事件。

ViewGroup 也是 View，同时还是 View 的容器。

然后 View 和 ViewGroup 的实现类，以树形结构组合在一起，创建复杂的手机页面。

Android 的 View 树是组合模式的典型应用。

实际应用一般不会直接使用 View 和 ViewGroup，而是使用它们的子类。

比如 ViewGroup 的重要子类有：

• FrameLayout，帧布局。
• RelativeLayout，相对布局。
• LinnearLayout，线性布局。
• ConstraintLayout，约束布局。
• RecyclerView，列表。

等等，或者由应用者自定义容器。

View 的一些重要子类有：

• TextView，文本框。
• ImageView，图片控件。
• EditText，编辑框。

通过组合模式，把这一系列的 ViewGroup 和 View 组装成一棵树。很多重要的 UI 流程就是基于这棵树进行递归调用实现的。

• View 的计算，measure 过程。
• View 的布局，layout 过程。
• View 的绘制，draw 过程。
• 事件的传递分发。其中事件的处理过程采用的是责任链的方式。

4. 特点

4.1. 优势

• 屏蔽层次结构，客户端把精力放在节点对象的处理，忽略层次的差异。
• 简化代码，容器和叶子都视为抽象构件的具体实现，使用一致的接口访问。
• 易修改和扩展，新增容器和叶子无需对类库进行修改。
• 树的解决方案，组合模式可以通过递归操作进行建树。

4.2. 缺点

• 设计复杂，需要理解和理清层次关系。
