by 李远祥

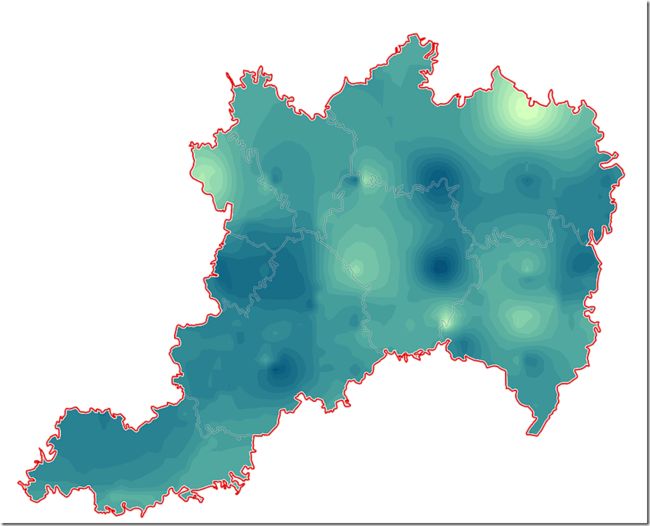

      在一些科研领域，经常会遇到使用插值的方式进行处理，并生成最终的插值图。插值图在ArcGIS里面非常容易生成，只要具备了采用点数据，通过ArcToolBox里面的插值的工具可以直接生成最终的插值数据。插值的方法有很多种，这里就不做介绍了。数据生成后，其地图制作也是相当的简单，只需要在符号系统的标签里面设置一下，并进行重分类，使用色带去渲染就可以完成。下图去掉一些地图的整饰元素，直接使用最原始的栅格渲染方式进行出图。

      尽管这个图按照笔者的经验，将研究区域的边界加上去，并且标红，加入一些行政边界，出来的结果还是不够明显。需要考虑到色彩的过度，尽量使用两种颜色进行设计色带，无数次的调整之后，效果也只能像上图一样，表层像是有一层灰霾的感觉。区域数据如果分布的不错，效果勉强要好一些。但如果数据质量太差，或者整个区域插值差不了太多，效果就更糟糕了。

      也有ArcGIS骨灰级的用户会说，将重分类的级别增大一点。但同样不能改变图片灰蒙的情况。这主要的原因在于ArcGIS在栅格渲染的状态下是针对象元值渲染的，其显示的是真实的数值；但毕竟人眼对于真实的一两个像素的显示本身并不敏感，再加上色带采用两种颜色过度，对于起伏不大的象元值，很难做到明显的区分。所以，要实现栅格渲染有一个非常不错的出图效果，那就只能求助于更加专业的图形处理工具PS了（尽管笔者十分不情愿做地图的二次加工，但在效果面前，都只能稍作屈服了）。

      很多人认为PhotoShop非常专业，并不适合小白使用，但那只是过去时了，现在的PS版本加入了非常多的简单易用的功能，其效果也是非常的不错。对于一般的图像增强，几乎是不需要任何的学习（有点像传说中的白莲神功，即学即用^_^）。接下来看看如何在PS中做这些栅格地图的增强。

      首先需要安装PS软件。可以到Adobe官网去下载PS软件，并注册一个账号，可以免费试用一段时间。笔者试用的就是PS2017最新版本，之所以试用该版本，是因为它引入了camera raw滤镜，这可是专业级别的处理算法哦。这里试用PS处理基本上分为两个步骤，一是对整体图像进行效果的增强处理，二是去除掉这一层该死的雾霾。

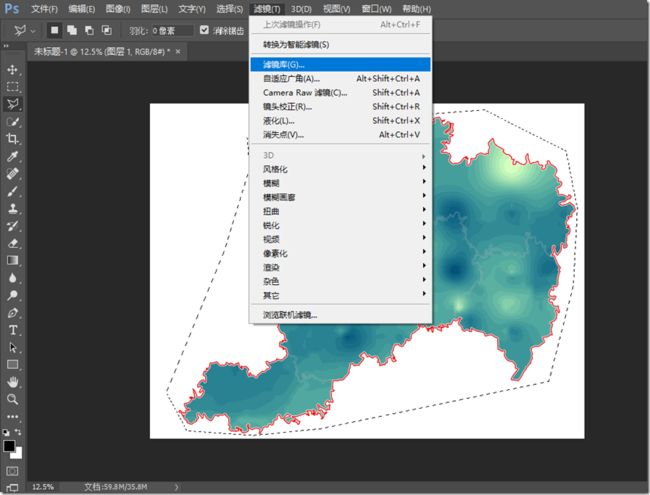

多年的地图制图经验告诉笔者，需要改善地图效果，不外乎就是色彩和叠加。还记得之前篇章上提及到的地形渲染，将等高线与DEM叠加显示，其效果比任何的等高线或dem单一显示要好得多。第一步的操作灵感也是来源于此。用PS打开ArcGIS导出的地图图片，使用多边形套索工具选中要处理的区域，然后在【滤镜库】中选择增强效果的滤镜

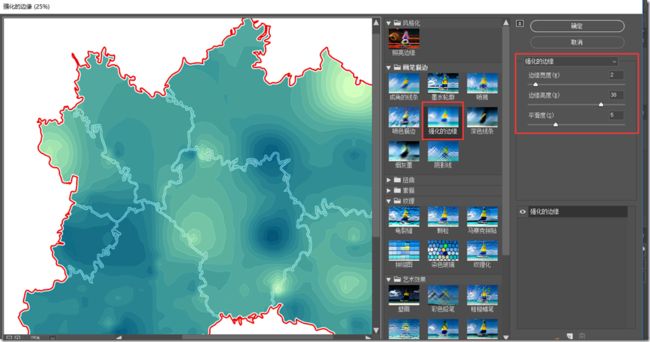

      使用【强化边缘】滤镜，其参数设置可以使用默认，如果要求精益求精，那就自行调整这三个参数，如下图

      最终的效果是显而易见的，就是在过度颜色的边缘处获取对应的像素大小，PS自动拾色，进行颜色发光，发光颜色近乎于过度颜色之间，具有非常好的效果，同时也会针对图形进行平滑，总体效果令人满意。只要做了这一步，整个地图就具备了一种梦幻的效果，确实是比之前的效果增强不少。当然，效果是因人而异的，这只是第一步，如果还需要对整体效果做得更加清晰，那可以在这个基础上再进一步处理。

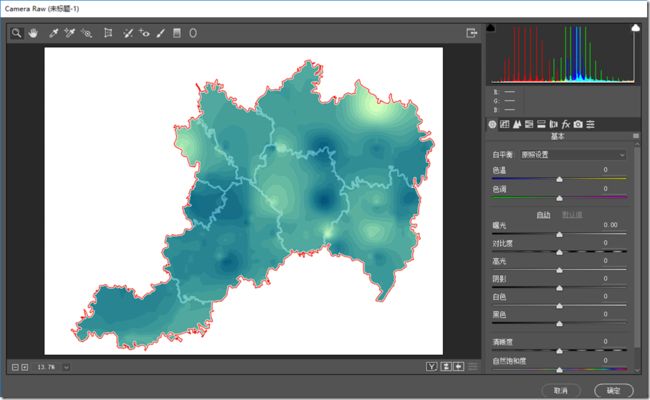

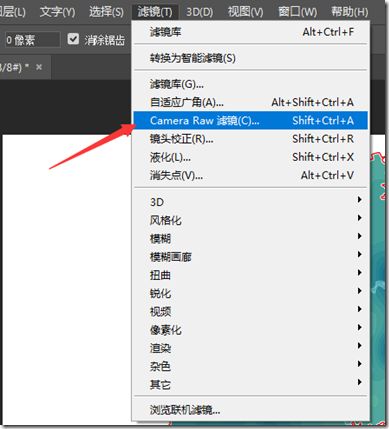

      接下来就是第一步去雾霾了。直接使用camera raw滤镜，相信很多摄影爱好者都比较喜欢该功能。

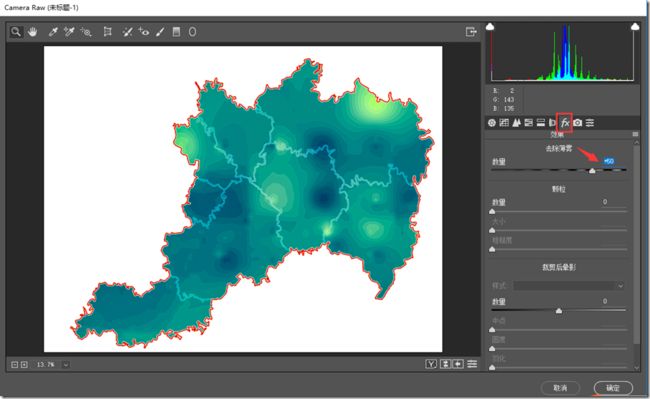

从界面中可以看到其非常多专业摄影处理的功能，但我们只需要使用一个功能足够，那就是在【fx】效果中设置去雾霾。

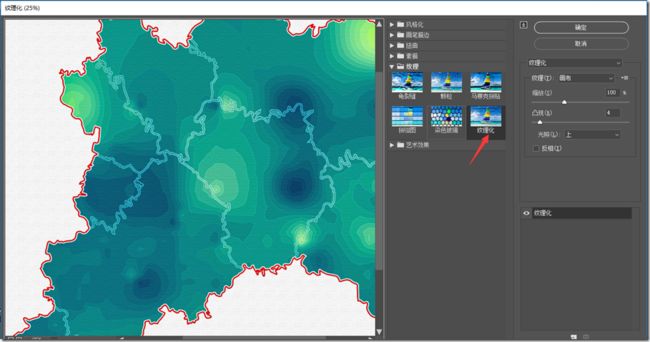

      具体去雾霾的程度是多少，根据图片的情况进行处理。处理之后整个清晰度就变得非常高了。一般情况下到这一步就可以了。如果还考虑出版打印纸张、油墨等，可以对图片再加一些纹理，例如木纹或者砂岩等效果。其设置也是在滤镜里面，有纹理的选项，如下图

      由于截图的原因以及博客对图片的一些处理，会让大家看到的跟实际上的有不少差别，但只要亲自尝试一下，就可以知道其效果有多好了。总体来说，使用PS去增强栅格制图效果，是不错的选择，尤其是对于需要打印出版的地图。

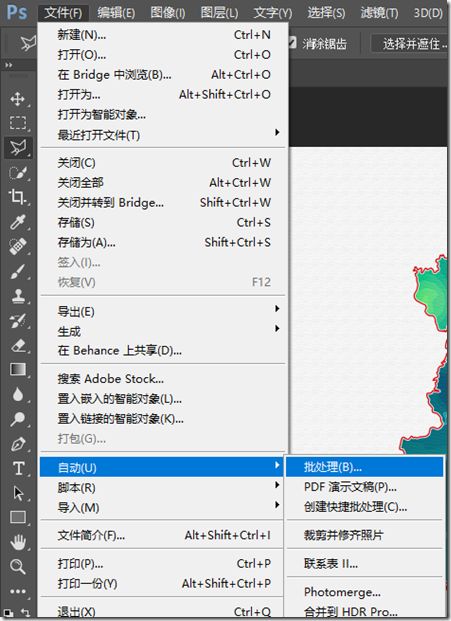

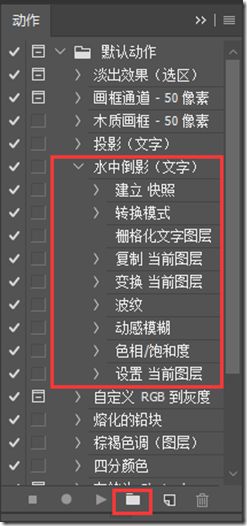

      也有一些人需要对分幅地图进行处理的，这个也很好办，PS里面是有动作录制的，会将操作流程记录下来。可以在【窗口】菜单找到动作面板，开始处理的时候直接录制动作。在【文件】菜单中有【自动】--【批处理】功能

      这个功能非常贴心，稍微研究一下就知道怎么用了。要是处理几百张图，基本上就是录制好动作就可以去喝咖啡了。

      当然，只要不在同一个软件下做的事情，都会涉及到转换的代价。PS里面做的是效果，如果专题图中插入了文字标注，那上述的处理简直就是灾难。所以，笔者会将标注单独的生成一张图片，在出图之前需要将背景颜色调整一下（因为笔者的标注加入了白色掩膜），ArcGIS导出的图片是没有背景透明的，所以要通过PS叠加的话，要对标注的图片使用魔术棒进行去除背景的处理，处理后才能重新叠加到处理好的栅格图中去。这就是成本和代价！

      任何事物都是两面性的，所以，在实际操作的过程中都需要慢慢去寻找规律。制图是一件苦差事，但掌握了规律之后，还是有不少乐趣的。
