用RotateDrawable实现网易云音乐唱片机效果

唱片机

有一段时间没有更新文章了，记得上一篇文章讲的是《用ClipDrawable实现音频录制麦克风讲话效果》，用户反响也都还不错，自己也是深受鼓舞。其实从那之后就一直想写一篇关于RotateDrawable的文章，原因很简单，RotateDrawable其实和上一篇文章中的ClipDrawable很相似。正愁着不知道以什么样的方式向大家介绍，也正是这个原因吧，一直没有发表新的文章。赶巧了，在用朋友手机的时候发现了一款名叫‘网易云音乐’的APP，在主播放页面有一个唱片机的功能感觉不错诶，于是乎，把玩了一番，心想着，何不用RotateDrawable实现这样一个功能呢？ 说干就干！！！

老规矩，使用之前我们还是先要来了解一下今天的主角RotateDrawable

RotateDrawable

其实从名字中就不难理解，RotateDrawable一定是一个和旋转有关的Drawable，的确，RotateDrawable可以控制drawable的旋转，在XML文件中定义RotateDrawable对象使用的根元素是元素，该元素包含以下几个重要的属性：

• android:drawable：指定将要进行旋转操作的Drawable对象。
• android:visible：视图是否可见，注意默认是false，也就是不可见。
• android:pivotX：pivotX表示旋转轴心在x轴横坐标上的位置，用百分比表示，表示在当前drawable总宽度百分之几的位置。
• android:pivotY：同理，pivotY表示旋转轴心在y轴横坐标上的位置，用百分比表示，表示在当前drawable总高度百分之几的位置。
• android:fromDegrees：fromDegrees表示起始角度，值大于0，则表示顺时针旋转，值小于0，则表示逆时针旋转。
• android:toDegrees：fromDegrees表示终点角度，同理，值大于0，则表示顺时针旋转，值小于0，则表示逆时针旋转。

之所以说RotateDrawable和ClipDrawable相似，是因为它们两个都可以通过调用方法setLevel(int level)来控制drawable的状态，ClipDrawable可以通过调用方法setLevel(int level)来控制截取区间的大小。同样，RotateDrawable可以通过调用方法setLevel(int level)来控制旋转角度的大小，取值同样是在0~10000之间，可以理解为把起始角度和终点角度之间的角度均等分为10000份，当level等于0的时候处于起始位置，当level等于10000的时候处于终点位置，至于中间部分由level的取值大小来决定。

了解了RotateDrawable的使用原理，那我们就进入正题，如何使用RotateDrawable实现唱片机的效果，首先呢，当然是要准备素材！ 素材大家可以到Iconfont下载，有能力的也可以自己PS，其实我们的今天要用到的几张素材很简单，会简单的PhotoShop操作基本就都能够做出来：

唱片机

操纵杆

唱片

注意、注意、一定要注意，重要的事情说三遍：在选择或者制作素材的时候一定要注意一点，因为RotateDrawable是用于drawable的旋转操作，所以关于drawable的中心点位置必须严格要求，否则制作出来的drawable在旋转的时候会十分别扭。

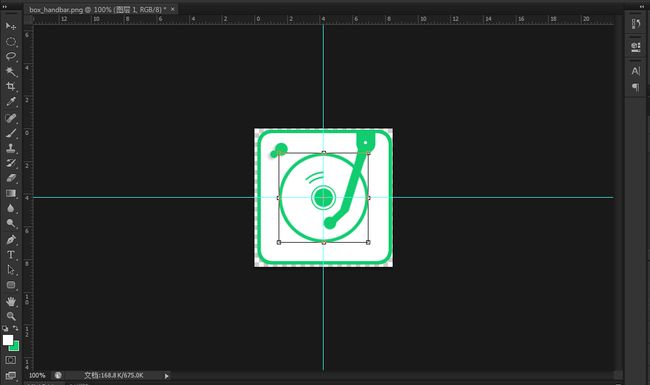

唱片PS图

操纵杆PS图

如上面两张截图显示的一样，我制作素材的图片的大小是240x240，唱片的中心点坐标是120x120，也就是pivotX = 50%、pivotY = 50% 。操纵杆的中心点坐标是192x24， 那么pivotX = 80%、pivotY = 10%。

那好，既然素材已经准备完成，而且它们的中心点也都确认完毕。紧接着，我们就在XML中定义这两个RotateDrawable：

唱片rotate_cd.xml：

操纵杆rotate_hander.xml：

最后，只要将这两个drawable引用到两个相互叠加的ImageView上，并结合线程和属性动画适当的调用ImageView.getDrawable().setLevel(int level)方法就能实现完美的效果啦 ！！！

实现效果图

附上一张效果图，需要源码的小伙伴也可以点击这里下载哦！！！

如果文中有表述不当或阐述错误的地方，还望正在看文章的您可以帮忙指出，有疑惑呢，也可以在评论中提问或者私信，期待您的意见和建议，欢迎关注交流。
