最近充电头网编辑部拿到一款MOMAX摩米士的2A2C充电器，该款产品采用独立输出设计，在多口同时输出的情况下仍能快充，其中一个USB-C口支持30W输出、另一个USB-C口支持18W输出，USB-A口也支持18W快充输出，综合最大输出功率可达66W，能满足绝大多数电子设备的充电需求。再此之前，充电头网已经为大家带来了这款充电器的开箱评测，今天继续为大家带来这款产品的内部拆解。
一、MOMAX 66W USB PD充电器外观
摩米士2A2C充电器使用翻页式纸盒包装，外包装呈白色，并且在正面印制了产品渲染图，能非常直观的了解到产品外观。
此外，包装盒上印有产品参数：总输出66W、单USB-C 48W、支持PD3.0、QC3.0，右上角特意指出产品通过3C认证，并有500万的保险。
翻开包装页，能通过橱窗看到产品本身。内页上有产品的使用场景，介绍了充电器的输出方式：USB-C单口48W/18W或USB-C双口30W+18W联合输出，两个USB-A口支持最大18W输出。
包装盒底面是产品技术参数。
打开包装，内部还使用了透明塑料盒装载充电器本体，此外还有说明书、保修卡、危险提示。
为了防止充电器表面被磨花，摩米士为这款4口充电器的每一面都贴了膜，避免刮花，确保消费者拿到手的是完美无瑕的产品。
摩米士2A2C充电器从侧面来看几乎是正方形的，边角圆弧过渡，整个机身工程塑料材质，表面细腻的磨砂处理，手感较为扎实。正中央的MOMAX字样丝印，使得充电器不是那么单调。
可折叠的国标插脚，方便携带时收纳起来，在收纳状态下用户也可以另购配件转换为其他插脚规格。
充电器底部的参数丝印：
型号：UM11
输入：100-240V~ 50/60Hz 1.5A
单口输出：
USB-C1：5V/3A，9V/3A，12V/3A，15V/3A，20V/2.4A 48W Max
USB-C2：5V/3A，9V/2A，12V/1.5A 18W Max
USB-A1：5V/3A，9V/2A，12V/1.5A 18W Max
USB-A2：5V/3A，9V/2A，12V/1.5A 18W Max
组合输出：
USB-C1：5V/3A，9V/2A，12V/2.5A，20V/1.5A 30W Max
USB-C2：5V/3A，9V/2A，12V/1.5A 18W Max
USB-A1&A2：5V/3.2A 16W Max
总计：66W
摩米士2A2C充电器将USB-A、USB-C接口用丝印划分为两个区域。USB-C接口上方有PD快充标识，USB-A接口胶舌为橙色，下方是QC3.0快充标识。小编将每个接口的输出功率直接标在了图片上方便大家理解。
实测摩米士2A2C充电器重量为197.9克。
使用ChargerLAB Power-Z KT001对摩米士2A2C充电器的USB-A接口进行协议检测，测得两个USB-A接口支持协议完全一致，都支持Apple2.4A、QC2.0、QC3.0、AFC、FCP快充协议。
同样使用Power-Z KT001对摩米士2A2C充电器的USB-C接口进行协议检测，测得两个USB-C接口所支持的快充协议也完全一致，有Apple2.1A、QC2.0、QC3.0、AFC、FCP、SCP快充协议。
紧接着使用Power-Z KM001C同时对充电器的两个USB-C接口进行PD档位测试，得出USB-C1接口的PDO报文为：5V/3A，9V/2A，12V/3A，15V/3A，20V/2.4A。USB-C2接口的PDO报文：5V/3A，9V/2A，12V/1.5A。两个USB-C接口都能同时支持USB PD输出，PDO握手互不干扰，双口同时输出功率共享48W。
二、摩米士2A2C充电器拆解
拆开盖子，盖子内部是一整块的导热胶，初级部分采用整块金属散热片，次级输出部分有一块铜制散热片。
另一半外壳的内部同样是一整面的导热胶，降低适配器温升，均匀发热。
背面有两个光耦用于电压反馈，高低压间隔分明，两组端口使用独立的整流桥和滤波电容，避免互相干扰。
我们先来看USB-A接口的AC-DC部分：

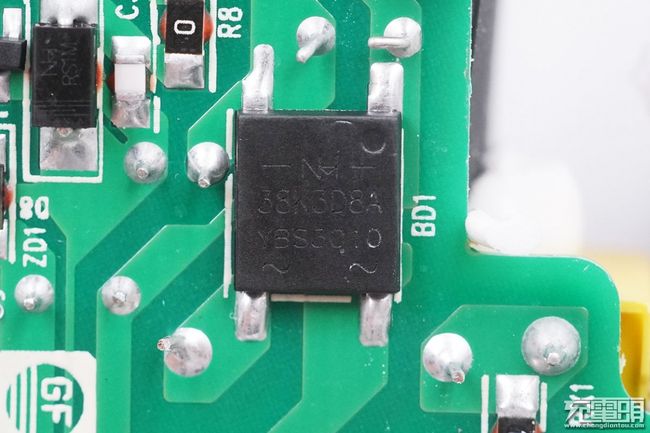

输入整流桥，2A。

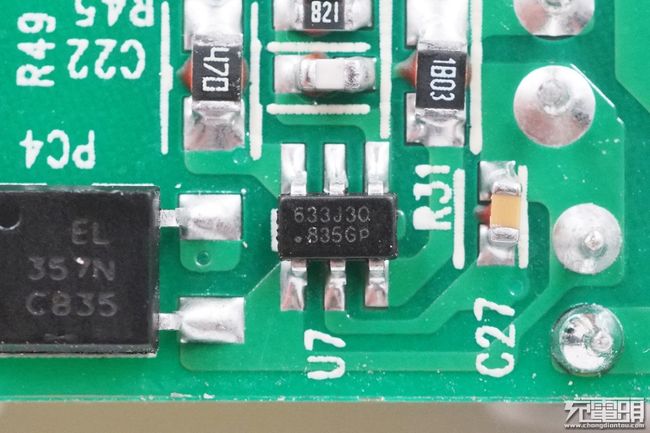

昂宝OB2633 初级PWM控制器。采用SOT23-6封装，是一款高度集成的准谐振（QR）控制器，具有自适应多模式调节，优化了高性能、低EMI、低待机功耗和宽输出电压范围的快充解决方案。OB2633提供完整的保护，包括逐周期限流（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路保护（SCP）、欠压保护输出（UVP）、输出和VDD过电压保护。
充电头网了解到，昂宝OB2633此前已被网易智造18W快充充电器采用。
USB-A口输出主控开关MOS管，ITD07N65R，华润芯功率。
华润芯功率ITD07N65R规格资料。

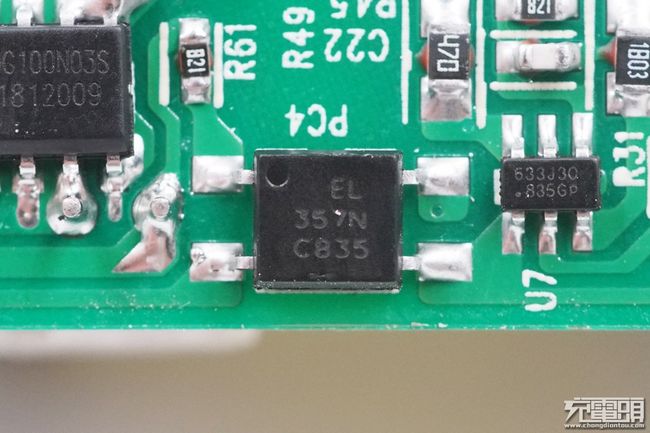

EL357反馈光耦。
同步整流控制器。丝印004J30 138AP。

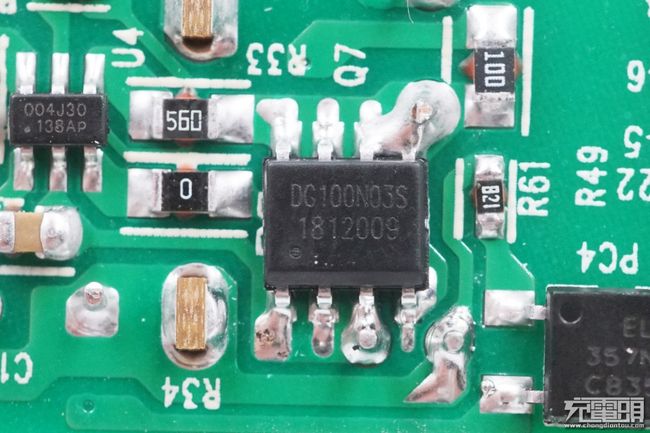

同步整流MOS管，DC100N03S。
接下来看USB-C口的AC-DC部分：
另一颗3A的整流桥。
昂宝OB2632初级PWM控制器。支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式控制以提升效率和降低待机功耗，支持自恢复的逐周期电流限制和过载保护。
昂宝OB2632详细资料。充电头网了解到，采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ROMOSS罗马仕30W USB PD快充充电器、ANKER单口30W USB PD充电器A2014等。

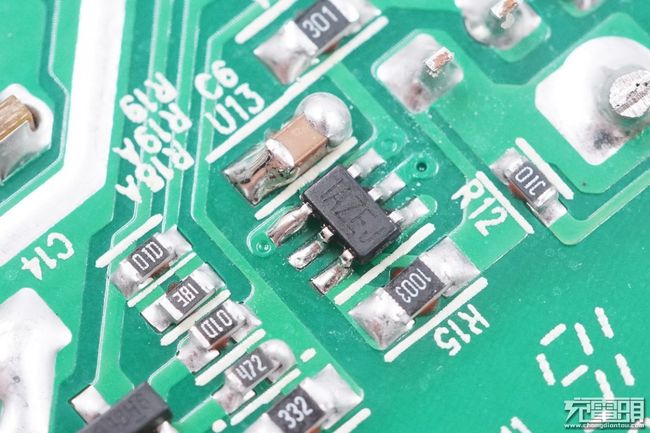

丝印IAZEJ为MPS芯源半导体的MP6908同步整流控制器。
MP6908详细规格参数。充电头网了解到，MP6908还被联想thinkplus USB PD充电器PA65、AUKEY 27W USB PD充电器、联想65W USB-C电源适配器、DHL USB PD双口充电器等产品采用。
初级部分和次级部分均采用散热片设计，并有两块竖着的小板，打胶水加固和散热。其中一块PCB小板主要用于焊接输出接口、布置协议芯片；另一块PCB小板则用于二次降压，上面布置有电感线圈、降压芯片等。

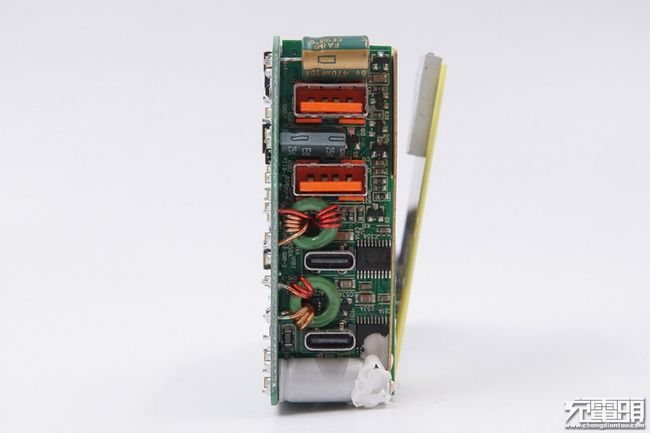

输出侧2A2C，散热片采用铜制。
输出座子都焊接在垂直小板上。
输入侧滤波电感电容，均打胶水加固；输入线焊接导线连接到电路板上。

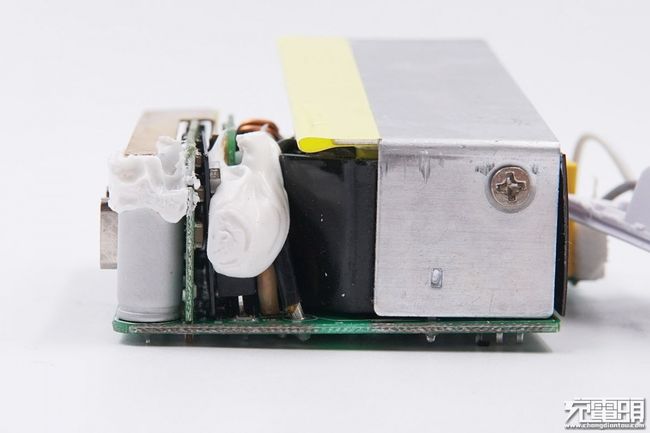

从侧面来看，左边是高压电路，右边是低压输出侧。次级铜质散热片紧贴二次降压的小PCB板。
固态电容和小板都有胶水加固，右侧是初级开关管的散热片。
里面是两个变压器，可见为两路独立输出，其中两个USB-A口为独立的一路，两个USB-C口为独立的一路。
输入有保险丝，共模电感，X电容和多颗电解电容滤波。
输入端是6颗Econd电解电容滤波，单颗规格为400V 22μF。
输入延时保险丝，2A 250V。
输入滤波电感。
X电容。
共模电感。
USB-A输出电路PWM主控芯片供电电容，规格50V 10μF。
USB-C输出电路PWM主控芯片供电电容，规格同样是50V 10μF。
PWM主控芯片供电电容温度范围：-40℃~125℃，125℃高耐温电容。
USB-C输出电路变压器。
USB-A输出电路变压器。
两颗防止输出干扰的Y电容。
用作USB-C口输出的初级主控开关管，吉林华微电子JCS12N65FT，用于PD输出，由昂宝OB2632控制器控制。
吉林华微电子JCS12N65FT规格资料。
USB-C输出电路的次级同步整流的MOS管，由MPS MP6908控制。
二次降压电路用到的PCB小板，背后的电感线圈。
电感线圈下面有一个固态电容，规格为16V 330μF。
二次降压电路PCB小板另外一面是一颗南芯的主控芯片，SC8903。南芯SC8903是一颗内部集成四开关管MOSFET高效率同步升降压充电转换器。
南芯SC8903规格资料。充电头网了解到，南芯SC8903此前已被Anker PowerCore Fusion PD超级充采用。
USB-C接口附近的一颗固态电容，680μF25V。

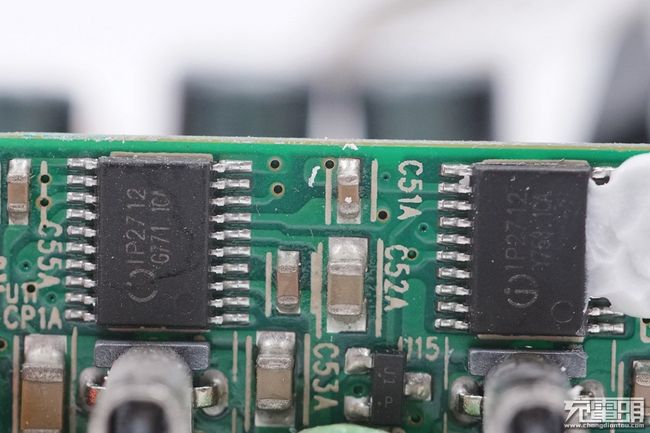

两个USB-C接口分别采用了一颗英集芯的USB PD协议芯片IP2712。
英集芯IP2712是一款集成USB TYPE-C输出协议、USB-PD（PD2.0/PD3.0)输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出应用提供多协议解决方案。并且可以按照使用环境灵活自行配置。
两个USB-C输出接口还分别设有一个滤波电感线圈。
USB-C接口的输出切换电路。有两颗锐骏半导体RU30L30作为USB-C接口的输出开关。

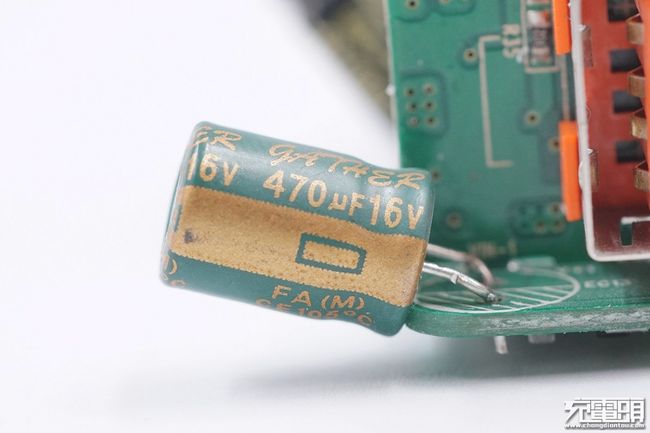

USB-A输出接口侧设有两颗滤波电容，其中一颗规格为16V 470μF。
另外一颗规格为25V 100μF。
焊接四个接口PCB板背面一览。
在USB-A接口的背面，采用易能微EDP3026作为两个USB-A口的协议芯片，支持多种快充协议。
易能微EDP3026详细规格资料。
在易能微EDP3026旁边还有两颗锐骏半导体的RU30L30输出切换MOS管。
全部拆解完毕。
充电头网拆解总结
摩米士66W 2A2C充电器方方正正的造型、方便携带的折叠插脚，不论是旅行携带还是放置在家中使用都非常合适。充电器具备2A2C的接口配置，满足绝大多数消费者的充电需求。.
性能方面，摩米士66W 2A2C充电器的USB-C接口单独使用时最大输出48W ，足够为一些轻薄笔记本供电，对一些手机、平板更是不在话下。两个USB-C口同时使用时共享48W功率，并且除了支持PD快充之外还支持QC、AFC、FCP、SCP快充，满足大多数安卓手机的充电需求。两个USB-A口也支持多种快充协议，单口最大18W，双口最大输出16W，适合充QC、FCP的设备。
充电头网经过拆解发现，MOMAX这款多口充电器内部采用的是两路独立输出的结构，从而实现了USB-A口和USB-C口输出互不干扰的功能，其中USB-A和USB-C口的初级电路部分均采用昂宝的主控芯片。次级部分的两个USB-C接口的输出采用南芯SC8903实现二次降压控制，并搭配英集芯IP2712实现两个接口的协议识别；两个USB-A接口输出则直接由易能微EDP3026完成多协议的识别。
