LVS负载均衡群集2（DR模式）

综合案例：搭建LVS群集（DR路由模式）(接上一个文章）

直接路由DR模式
-------采用半开放式的网络结构，与TUN模式的结构相似，但各节点不是分散到各地，而是与调度器同位于一个物理网络，负载均衡调度器与各个节点服务器通过本地网络连接，不需要建立专用的ip隧道。
-------这种模式的群集中，lvs负载调度器作为群集的入口，但不做网关使用了，web服务器节点都各自接入internet，发送给客户机的web相应数据包不经过lvs负载调度器。

实验步骤：

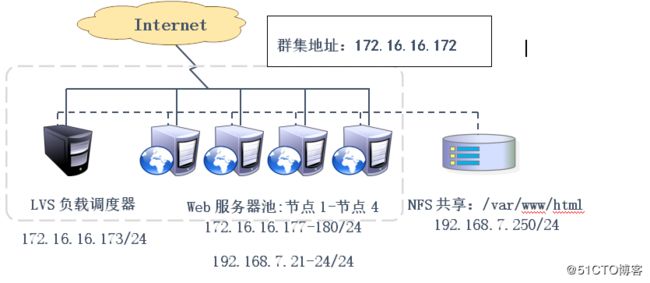

这里我们IP地址都使用共有地址网段来体现，服务器节点采用双网卡，一块用于应答客户端请求，一块连接共享存储。
在实验中使简化为下面的环境：

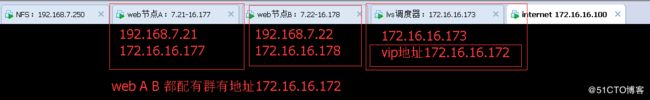

------web节点A有两块网卡，一块192.168.7.21，另一块172.16.16.177，web节点B有两块网卡，一块192.168.7.22，另一块172.16.16.178，调度器一块网卡172.16.16.173，NFS一块网卡192.168.7.250

**# 1、配置调度器

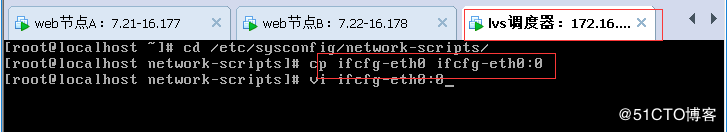

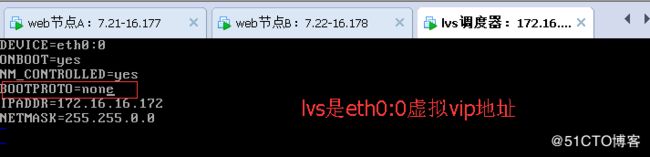

1）配置虚拟ip地址（vip）



2）调整/proc响应参数

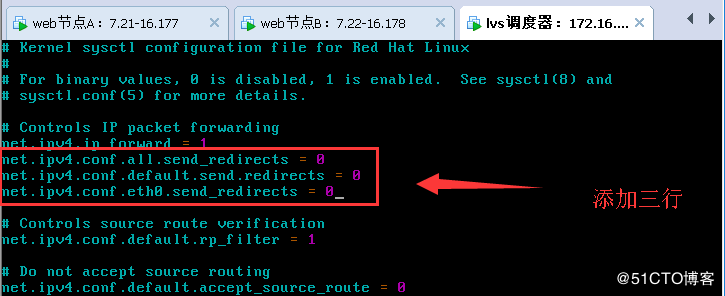

因为lvs负载调度器和各节点需要共用vip地址，应该关闭linux内核重定向参数响应，打开vi /etc/sysctl.conf，增加三行。

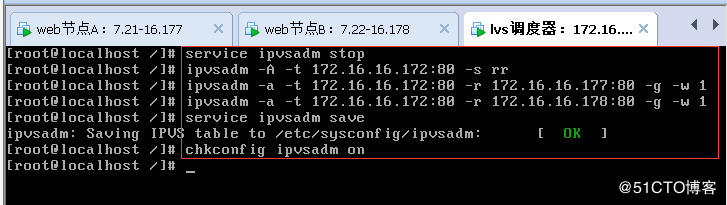

3）配置负载分配策略

2、配置节点服务器

-----使用DR模式时，节点服务器也需要配置VIP地址，因为客户端请求的是群集IP地址，目标MAC地址是LVS的，节点服务器回应时应该以群集IP回应，否则客户端不能成功接收。还需要调整内核的ARP响应参数阻止更新VIP的MAC地址,因为客户端在发送ARP请求的时候IP地址是群集地址，这是所有的节点都配置了VIP，这时客户端的ARP缓存内就会出现多条重复的IP地址对应的MAC地址确不相同，这回导致客户端无法正确找到调度器。

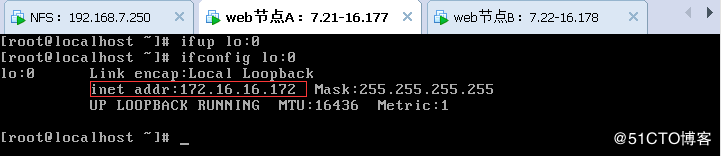

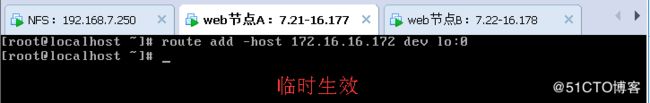

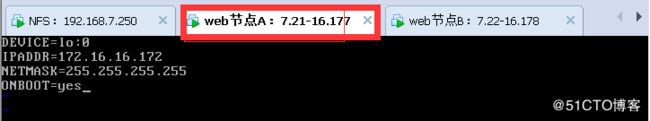

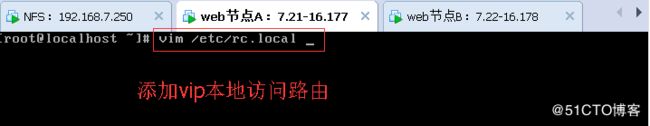

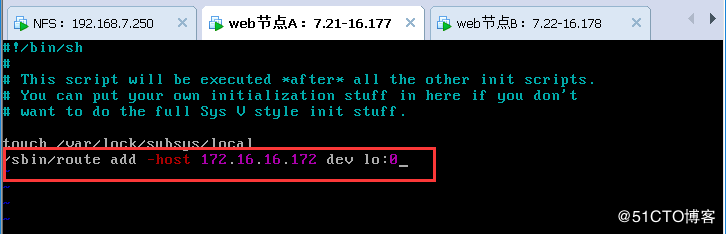

1）在节点A，B上配置虚拟ip地址






2）调整/proc响应参数

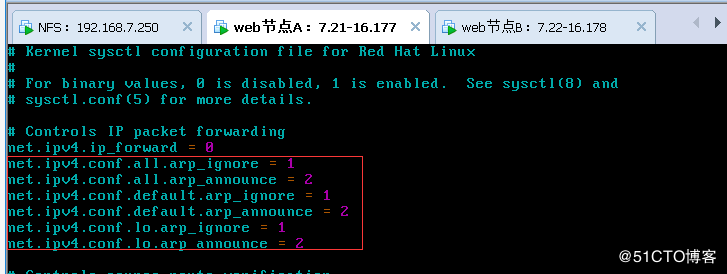

vim /etc/sysctl.conf，添加6行

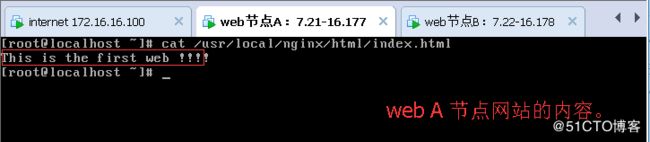

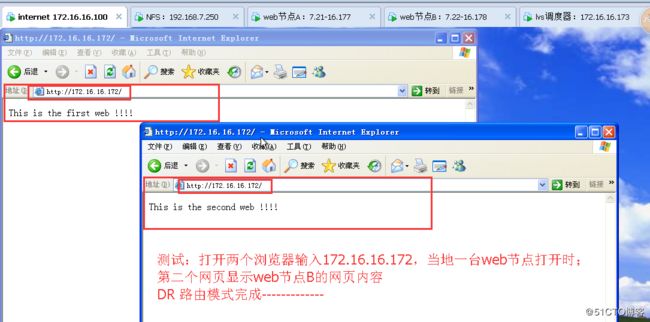

3、在客户端上测试

每次打开浏览器访问的页面在两台web服务器之间切换就对了。在实际工作中两个web节点上的网页要保持一致，这样就能始终访问一个相同的网站，从而能实现负载均衡。
