F5负载均衡的初识和基本配置

目前全球范围内应用比较广泛的负载均衡设备为美国的F5。F5于2000年底进驻中国，在国内业界，F5负载均衡产品已经成为了主流负载均衡技术的代名词。下面我们对F5负载均衡设备做一个基本介绍，方便大家去认识和运用它。

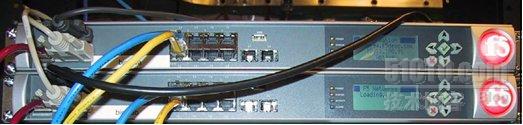

一、首先看设备标识和面板：


F5  设备的面板结构:
10/100/1000 interface — 多个10/100/1000 M 自适应的网络接口
Gigabit fiber interface — 多个1000M 多模光纤接口
Serial console port — 一个串口命令行管理端口
Failover port — 一个串口冗余状态判断端口
Mgmt interface — 一个10/10/1000M 管理端口


F5状态灯状态说明：

F5 在正常工作时可以通过状态显示灯判断其工作状态：
10/100/1000 M 端口连接状态灯, 绿色为连接正常,数字代表连接速率
面板右侧系统状态灯
System 正常情况下为绿色, 为系统工作正常
Status 正常情况下的Active 设备为绿色, 而Backup 设备为橙色
Activity 在有数据流量通过时闪烁, 无数据流量时定时闪
Alarm 为健康检查报警, 当系统发现有服务节点处于”不健康”状态时的提示报警

二、设备的配置和使用：
F5设备可以通过命令行和WEB界面来进行配置，一般建议通过GUI的WEB界面进行配置。

基于Web 配置的准备
1、 安装Windows 操作系统的PC机一台
2、 IE 6 或者更高的版本
3、 一根反线, 连接PC和BigIP 的Mgmt管理端口

当没有对F5进行任何配置的时候，可以通过液晶屏看到机器的默认管理IP地
址，一般为192.168.1.245.或者为192.168.245.245
我们配置客户端主机的IP地址为管理地址的同网段地址，由于F5使用SSL
加密的HTTP，所以我们在IE 的地址栏内输入：https://192.168.1.245
来访问它。

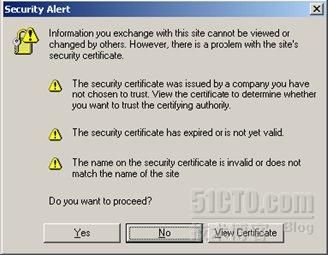

回车后，出现安全警告信息，缺省为No，为了配置F5我们选择Yes。

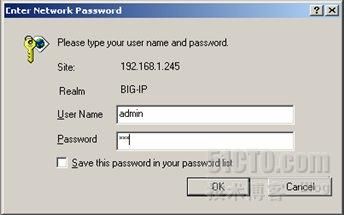

 然后系统提示输入基于WEB 配置的用户名和密码，默认的用户名是admin 密码 admin

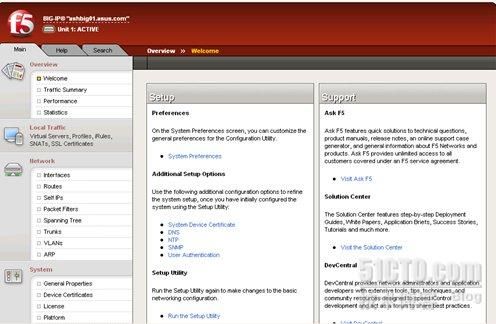

 单击OK，进入F5的WEB 页面，左边的菜单里共有四栏，分别用来配置不同的信息：

三、F5的通用属性设置

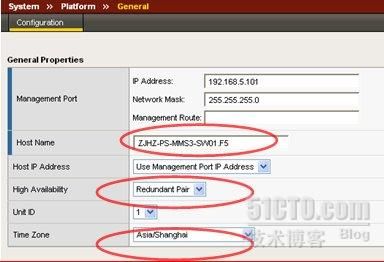

进入System---Platform


注：主机名用来标识BIG-IP系统自身。主机名必须符合DNS域名标准。主机部分必须以字母开始，并至少为2个字符。另外注意F5双机系统的主机名必须不一样，否则配置同步会产生错误，可能导致破坏license

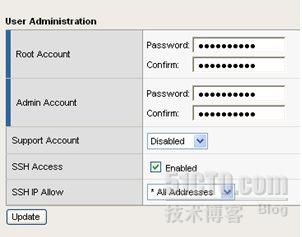

注：Root 为命令行登录的帐号，admin为WEB方式登录管理的帐号。
root密码允许用户通过命令行访问BIG-IP系统。建议root密码长度大于6位，但不要超过32位字节。密码与大小写敏感，建议密码中包含大写/小写字母和数字。如果BIG-IP系统为冗余系统，两台主备机的root密码必须保持一致。

好了，先介绍到这，有机会再继续。
