浅谈ARP





ARP(Address Resolution Protocol) -----地址解析协议。根据百度百科:” ARP，即 地址解析协议 ，实现通过 IP地址 得知其物理地址。在tcp/ip 网络环境下，每个 主机 都分配了一个32位的IP地址，这种互联网 地址是在网际范围标识主机的一种逻辑地址。为了让报文在物理网路上传送，必须知道对方目的主机的物理地址。这样就存在把IP地址变换成物理地址的地址转换问题。以 以太网 环境为例，为了正确地向目的主机传送报文，必须把目的主机的32位IP地址转换成为48位以太网的地址。这就需要在互连层有一组服务将IP地址转换为相应物理地址，这组协议就是 ARP协议 。”



详见rfc826中的定义：

Presented here is a protocol that allows dynamic distribution of the information needed to build tables to translate an address A in protocol P's address space into a 48.bit Ethernet address.

注：P指的是一台设备。

arp其实就将32位ip地址解析成48位的mac地址。因为链路层不识别ip地址，另外mac地址具有唯一性。Arp用的很广，从硬件类型就可以看出，常见的支持ethernet,frame-relay,atm,hdlc等，个人认为，只要是ma（multi-access）都需要arp。但在p2p环境中，就不需要arp了，因为在p2p环境中（比如ppp），他只要将报文从接口中扔出即可，接受者只有对方。拨号（pppoe）也是如此。





先看看ARP数据包的格式：



Dest mac

Sou mac

type

Hardware type

Protocol type

Hardware size

Protocol size

opcode

Sender mac

Sender ip

Target mac

Target ip



从硬件类型（hardware type）开始就是ARP数据包了，前面是以太网的帧头。



先看各个字段

硬件类型（hardware type）为16bit,指定了硬件类型，常见的有：

编号	硬件类型
1	以太网
15	帧中继
16	hdlc
17	ATM(异步传输模式)
20	串型链路



协议类型（protocol type）为16bit.，指定了发送者映射到硬件地址（在ethernet中的mac地址，hdlc中的pvc等）的网络层协议。

Ip 为0X0800（这里与以太网的frame头中的type字段很相似，这里标识的是上层的用的是什么传输协议来封装，比如说ip, ipv6, ipx, appletalk 等）



硬件地址大小（hardware address size）为8个bit，指定了硬件地址的大小（ethernet中的mac地址大小，mac为6（字节））



协议地址大小（protocol address size）为8个bit，指定了网络层地址的大小（ipv4为4（字节））



操作（opcode）为16个bit，指明这个arp数据包是arp request (1)还是 arp reply（2）。还有反转arp request（8），反转 arp reply（9）。



发送者硬件地址（sender hardware address）为48个bit-----这里以 ethernet 为例



发送者网络层地址 （sender ip address）为32个bit ------这里以ip 为例



目的者硬件地址（target hardware address）为48个bit

目的者网络层地址（target ip address）为32个bit



看看arp request包







Arp reply包



免费arp



免费arp即链路中的设备将自己的ip地址做为目的地址来发送arp请求，设备是很不愿意收到这样的arp回复的，如果收到说明链路中有设备与自己的ip地址相同。

主要作用：

1、 检查链路中是否有重复地址

2、 用于hsrp中standby---》active



其实每个配置了ip地址的设备刚开机或者刚连接到链路上，都会发送免费arp

看看windows主机发送的免费arp：



再看看router发送的免费arp

cisco





路由器与主机发送的免费arp并不一致。而且个数也不相同。主机是一次发送3个request 包。而router是一次发2个relay 包。也许router之间是不会将免费arp放进自己的arp缓存中，而主机可能将router发送的免费arp放进自己的arp缓存中，可能hsrp中设备更改standby---》active状态就是这样更改主机的arp缓存的吧（这个与arp欺骗很相似）



如果设备没有配置ip地址，他会发送免费arp吗？



答案是不会。

看看router收到免费arp是否放进自己的arp-cache中

其实arp-cache的作用就是方便再一段时间再去访问该设备不需要去请求对方的mac地址，节省链路的带宽与cpu的处理------很多地方都是这样。为高速包交换

看topology



R1与R2、R3为192.168.1.0/24

R2与R4为24.1.1.0/24

R3与R4为34.1.1.0/24

R4的lookback1 地址为4.4.4.4



那些ARP包会被设备放进自己的ARP-CACHE中

R2上面开启debug arp



首先是免费arp，R2收到R3的免费arp，但是并没有放进arp缓存。



请求目的mac的请求者与被请求者

这里以R1请求R2的mac地址，与R3请求R1的mac地址为例



先清空arp-cache

R1





R2



R3



首先R1请求R2的mac地址





访问后R1的arp-cache















R2的ARP-Cache





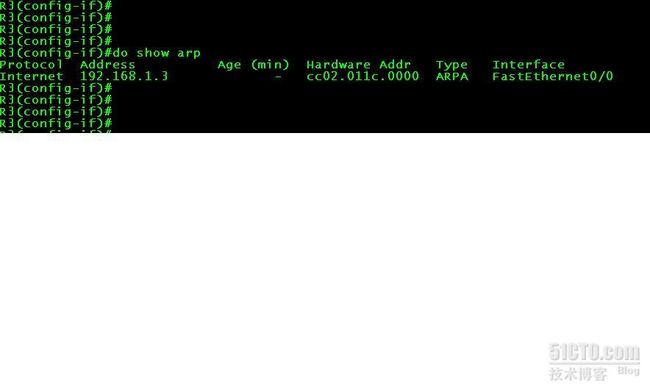

无关人----R3的arp-cache





然后R3请求R1的mac地址







R3访问R1后访问后，R1的arp-cache





R3访问R1后访问后，R2的arp-cache







R3访问R1后访问后，R3的arp-cache







总结：

ARP数据包是一个broadcast frame,    整个broadcast domain中所以的设备都会收到。只有请求者与应答者会 将对方的ip-mac的映射放进自己的arp-cache中，而其他设备解包后丢弃，不会放进自己的arp-cache中。如果自己arp-cache中有该映射的ip地址，后接受的会覆盖先接受的。



代理arp



代理arp应该算是一种arp欺骗，网关设备向主机或者网段之间的其他设备作出的一个代理应答。因为router并不转发广播包，而且有去往目的的路由。所以将自己与之直连的接口的mac地址和目的设备的ip地址做一个映射来应答请求的设备。



这里让我想起来，红头发曾经遗留的一道题目：下一

条是直连设备的ip地址与下一条是自己的接口有什么不同。



根据上面的top

我在R1配置一条静态路由

R1(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.2

与

R1(config)# ip route 0.0.0.0 0.0.0.0 fa 0/0



现在在R1上面去访问R4的lookback0地址：4.4.4.4



先是配置成

R1(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.2

而且开启了proxy ARP(default开启)





R1访问目的地址为4.4.4.4后的arp-cache





R1请求的是gateway的mac地址（里面没有用到proxy arp），只是将数据包扔给Gateway,由Gateway来转发（这里不管目的是什么网段，都交由GATEWAY, 如果Gateway路由表里面没有到达的路由，就会回复一个icmp报文：目的不可达）









将前面那条default route no掉，配置成

R1(config)# ip route 0.0.0.0 0.0.0.0 fa 0/0



再去访问4.4.4.4

R1请求4.4.4.4的设备的mac地址，这时R2与R3同时将自己的mac给予回应（这里就是代理arp）

收到2个arp reply

先是R3回应的：





再是R2回应的：



看R3的回应的ARP报文，还出现了多个ip地址映射成一个mac地址。而后回应的ARP,会取代先形成的映射（ip地址相同的），与arp欺骗差不多吧



看R2 debug结果

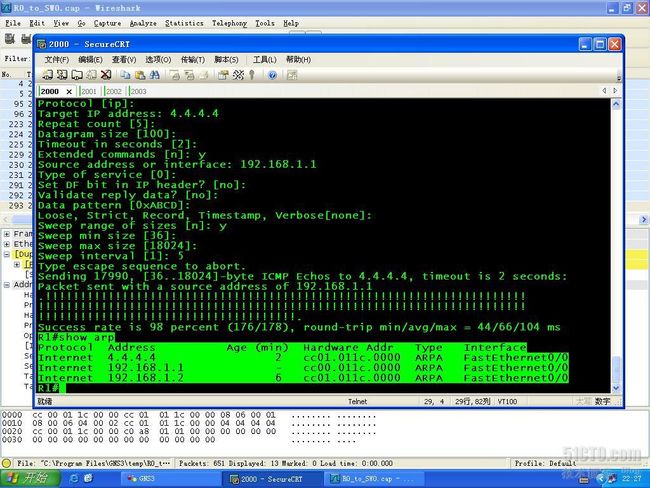

R1访问4.4.4.4成功，Arp-Cache中出现4.4.4.4映射的MAC(是R2做的Proxy Arp)



总结：这里都能访问目的网段，有什么问题呢。这里配置下一条为接口的，谁后回应arp，将谁的mac与目的网段做映射，如果在R2与R4之间设置了加密，而你却走R3,如果R3是一个非法者，R1发送的包全给R3监听了。



既然开启proxy arp都可以访问，现在关闭proxy arp功能，R2关闭后debug的结果



R3关闭Proxy ARP:



R2与R3关闭Proxy Arp后，R1访问4.4.4.4





压根就没有设备回应R1的ARP request ,R1都没有封装成功。







将默认路由的下一下换成R2的ip地址，R2成为R1的网关：



R1的ARP Request



R2的ARP Reply：

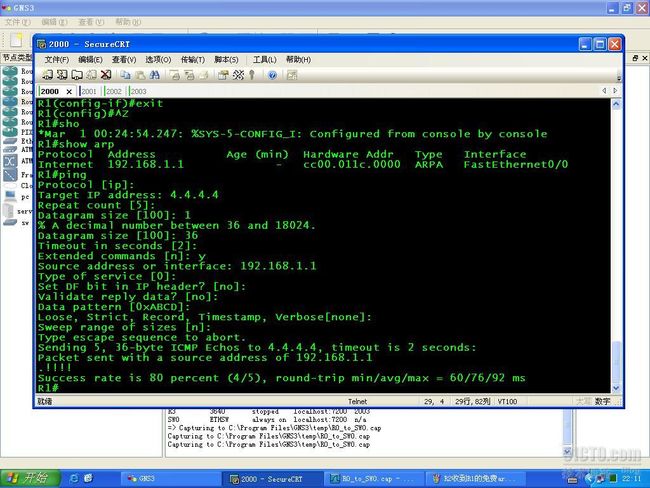

       结果看到了吧，ping成功了。在看R1的Arp­-cache:



本来想做个Arp欺骗的实验，可以环境搭建不起来，就说说原理吧：

就上面的top：

R1是主机，R2是Gateway，R3做为***者，R3主动向R1发送Arp relay报文，发送者的ip 地址是R2的地址（192.168.1.2）,而发送者的mac是自己的mac地址，R1收到后会覆盖之前R2的IP地址与MAC地址映射，将R2的IP地址与R3的MAC地址形成映射。而R1要向其他网段访问，就不会将数据包发给R2，而是R3，这个过程就是ARP欺骗。



本文到此结束，写的比较仓促，有不对的地方请指正，谢谢
