UGUI及NGUI实现粒子夹层渲染

我们在开发中，经常会遇见粒子，Mesh，Spine等在渲染的时候会被UI层给挡住从而无法达到理想的体验效果。现在我们来解决这些问题并实现夹层效果：

UGUI：

效果图：


我们可以看见粒子渲染在Pink的Image之上而在Green的Image下。实现了夹层效果。

技术实现
  核心：通过脚本修改Canvas中的Order in layer。

• 首先我们需要修改Canvas的渲染模式。
  • 在Unity中通过渲染队列来进行渲染的先后排序，从小到大分别为：

• Background
• Geometry(Opaque)
• Alpha Test
• Transparent
• Overlay。

• 我们修改Canvas的渲染模式为：Screen Space - Camera，并将我们的主摄像机赋予它。


• 接着我们编写脚本来更改需要修改Order的Sprite（Image）UIDepth。

    using UnityEngine;
    using System.Collections;
    using UnityEngine.UI;

    public class UIDepth : MonoBehaviour {
    public int order;
    public bool isUI = true;
    void Start () {
        if(isUI) {
            Canvas canvas = GetComponent();
            if( canvas == null){
                canvas = gameObject.AddComponent();
            }
            canvas.overrideSorting = true;
            canvas.sortingOrder = order;
        } else {
            Renderer []renders  =  GetComponentsInChildren    ();

            foreach(Renderer render in renders){
                render.sortingOrder = order;
            }
        }
     }
    }


• 将这么脚本赋予需要修改Order的Image。并修改Order。


• 最后修改粒子的Renerer，Canvas中默认的Order为0，我们修改了一个Image的Order为2，此时我们将粒子的Order修改为1.实现夹层。


NGUI：

NGUI也是基于MVC架构开发的插件。

• Model：UIGeometry。
• View： UIWidget。
• Control： UICamera。


三种解决方案：

• 修改NGUI中的UIPanel脚本中的默认的RenderQueue, 调整到3000以下，这样就不会遮挡住粒子特效了。
• 使用另外的一个摄像机来渲染粒子特效，缺点是UI窗口切换时，不易控制。
• 更改粒子特效的Shader中的RendererQueue值。

NGUI在渲染时，UIWidget会在LateUpdate中调用NGUI的UIDrawCall来完成渲染，我们可以通过自写代码，将我们需要渲染的Mesh，粒子等加入NGUI的Renderer Queue就能完成最完善的夹层渲染解决方案。（最佳方案）

• 这里介绍更改Renderer Queue的方法。

• 我们通过一个RenderQueueModifier 类来进行UIDrawCall的Renderer Queue顺序进行更改，让添加这个物体的对象参与渲染（在两个UIDrawCall中插入自己的Renderer Queue来实现夹层的层级排序）。






• Target参数为：在谁的上层进行渲染。

 using UnityEngine;
 using System.Collections;

 public class RenderQueueModifier : MonoBehaviour {


public UIPanel m_panel;
public UIWidget m_target;
public bool isForSpine = true;



public Renderer renderer;
void Awake() {

        renderer = GetComponent();

}


void OnEnable() {
    AddToPanel();
}
public void Set(UIPanel m_panel, UIWidget m_target, bool isForSpine)
{
    this.m_panel = m_panel;
    this.m_target = m_target;
    this.isForSpine = isForSpine;
    AddToPanel();
}

void AddToPanel() {
    if (m_panel != null) m_panel.renderQueueModifiers.Add(this);
}

void OnDisable() {

    m_panel.renderQueueModifiers.Remove(this);
}





int lasetQueue = int.MinValue;


public void setQueue(int queue)
{
    if (this.lasetQueue != queue) {
        this.lasetQueue = queue;

            renderer.material.renderQueue = this.lasetQueue;
    }
}
 }

• 接着进行UIPanel的代码更改。

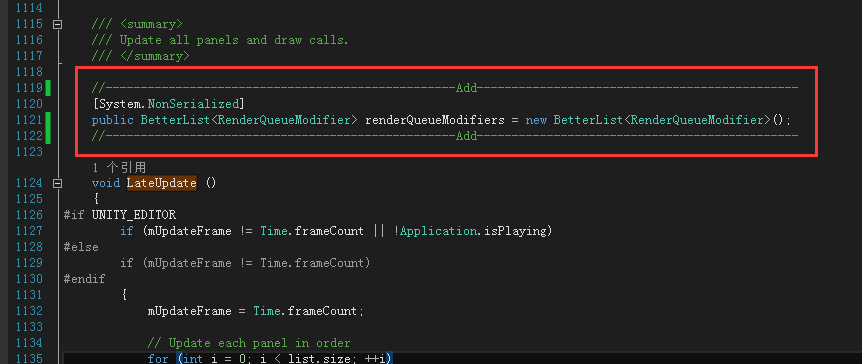

• 自己插入的Renderer Queue，参与DrawCall的渲染。

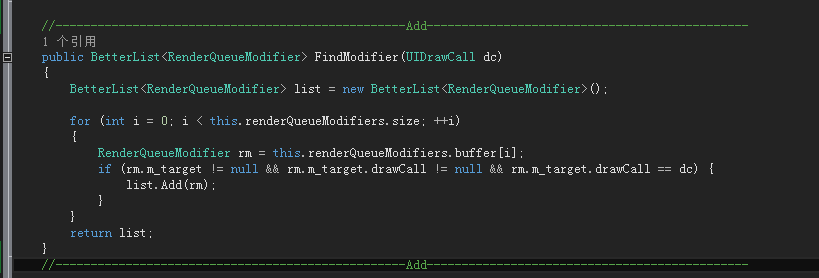

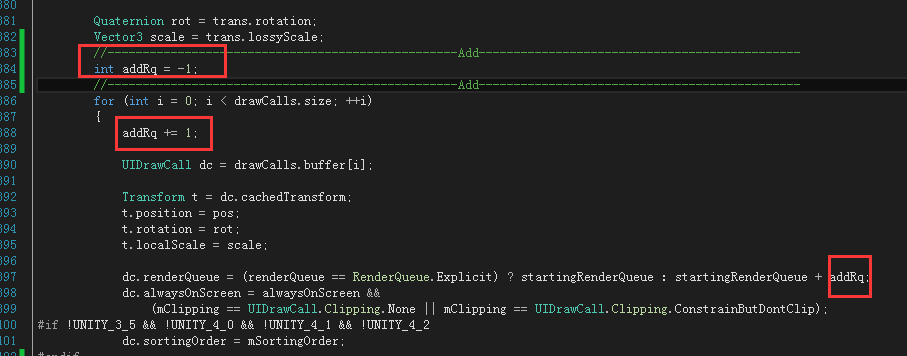

• 通过查找之前引用的Target的UIDrawCall，为我们将要插入的DrawCall留出空当。（将Mesh和粒子的渲染层级跟NGUI统一起来）

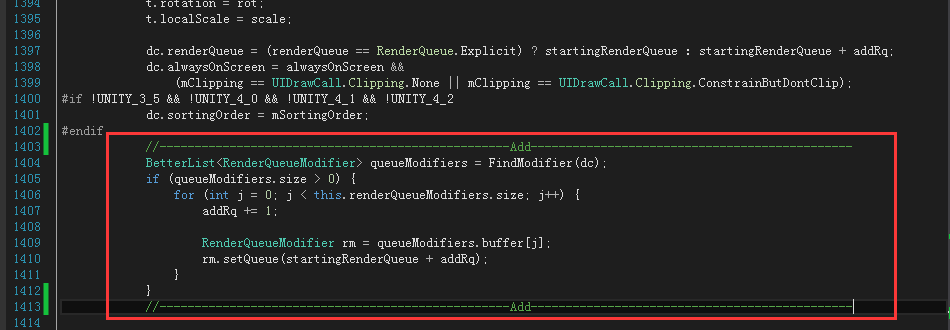

• 通过查找之前引用的Target的UIDrawCall，我们将我们的DC插入在Target的层级之上。






• 我们程序有多少个UIDrawCall进行刷新我们就通过刷新的时候让我们的自写的UIDrawCall也参与刷新显示。
