Laplacian（边缘提取）

概念

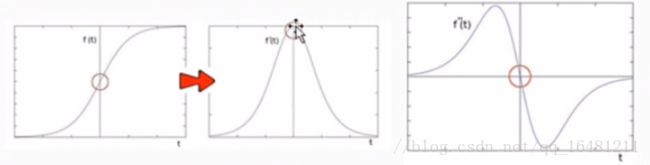

在二阶微分的时候，最大变化处的值为零即边缘是零值，通过二阶导数计算，依据理论我们可以计算出图像二阶导数，提取边缘。

效果图对比

●源图像

●处理后图像

函数讲解

●函数原型
○c++

void Laplacian( InputArray src, OutputArray dst, int ddepth,
                             int ksize = 1, double scale = 1, double delta = 0,
                             int borderType = BORDER_DEFAULT )

○Android

void Laplacian(Mat src, Mat dst, int ddepth, int ksize, double scale, double delta, int borderType)

●参数解释
○src：源图像Mat对象
○dst：目标图像Mat对象
○ddepth：图像的深度，可以为-1、CV_16S、CV_32F、CV_64F
○ksize：卷积核的大小只能为奇数。
○scale：Double类型的，计算可选比例因子，默认值1 。
○delta：加到输出像素的值，默认为0 。
○borderType：边界类型，默认值BORDER_DEFAULT。

函数使用

●c++中

#include
using namespace cv;
int main() {
    Mat src = imread("C:/Users/Administrator/Desktop/ic_test.jpg");//引入源图像
    if (src.empty()) {
        return -1;
    }
    imshow("src", src);//展示源图像
    GaussianBlur(src,src,Size(3,3),0,0);//高斯模糊去除噪声
    cvtColor(src, src, CV_BGR2GRAY);//将图像转换为灰度图像
    imshow("gray", src);//展示灰度图像
    Mat dst;
    Laplacian(src,dst,-1,3);//laplace边缘提取
    imshow("dst", dst);//展示最终结果
    waitKey(0);
    return 0;
}

●Android中

 Bitmap bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.ic_relief);
Mat src = new Mat();
Mat dst = new Mat();
Utils.bitmapToMat(bitmap,src);//将Bitmap对象转换为Mat对象
Imgproc.GaussianBlur(src,src,new Size(3,3),0,0);//高斯模糊去噪
Imgproc.cvtColor(src,src,Imgproc.COLOR_RGBA2GRAY);//将图像转换为灰度图像
Imgproc.Laplacian(src,dst,-1,3);//Laplace边缘提取
Utils.matToBitmap(dst,bitmap);//将Mat对象转换为Bitmap对象
