AI教程：如何制作3D立体饼状图表？

辛辛苦苦分析一堆大数据，竟然没人看！到底怎么办？俗话说，有图有真相，一图胜千言，取悦了眼球，剩下的都好说。如果你正着手于从数据中洞察出有用信息，那你所需要的正是——数据可视化，也就需要设计师制作出图表。现在网络上也有很多图表制作神器，但我们作为设计师专用软件AI也有直接制作图表的工具，而且超级简单。不过本次教程可不是简单的教你画出图表，而是教你用3D工具制作立体的质感图表，虽然现在流行扁平化，基本的3D功能以及打造质感技能还是需要好好掌握的。

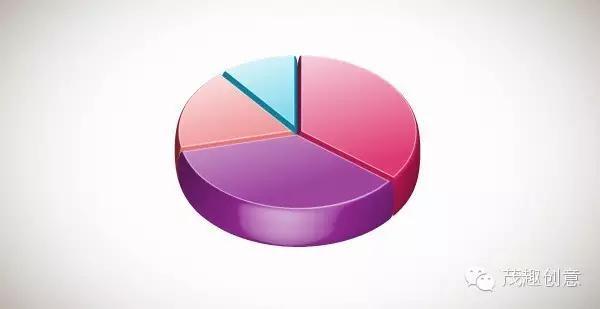

最终饼状图效果图

步骤1

打开AI，新建一个默认A4大小文件，先放入一个灰色到白色的背景。选择柱形图工具(J)中的饼图工具。

步骤2

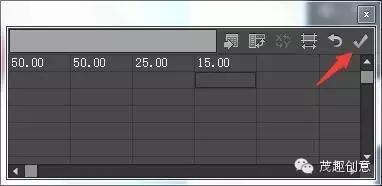

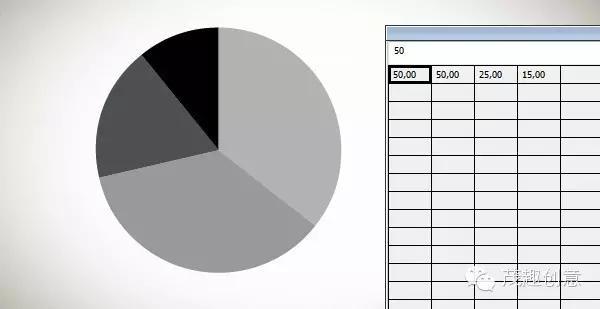

画出一个饼状图，并在表格中输入数值50，50，25，15，形成4个等分，点击“对号”确认。

会AI的都知道，AI中做效果的时候是会很慢的，下面的步骤将会根据你的电脑处理器速度，在做3D效果的时候会很慢很卡，如果你的电脑很慢，你可能需要等待几分钟让3D效果呈现， 如果没有呈现，点击“停止”，退出“3 d挤压和斜”选项，再试一次。你还可以减少3D的“混合步骤”参数设置， 这个参数直接影响呈现的质量和速度。

步骤3

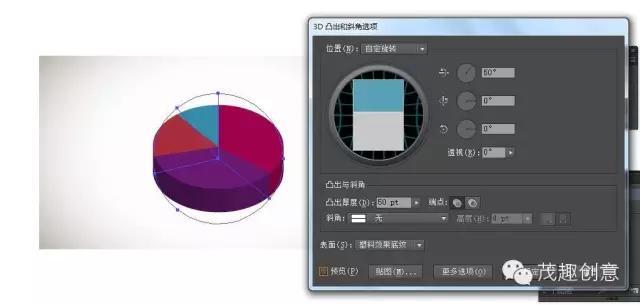

给饼状图表添加不同的颜色区分，可使用编组工具单独选择某个单独的区块进行填色。然后选择效果>3D>凸出与斜角，并输入相关参数数值。

步骤4

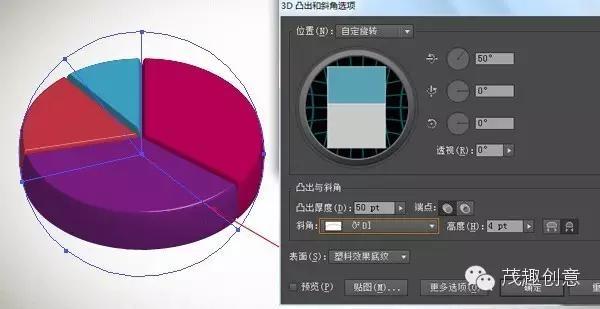

初步做好了3D形状的饼状图表，我们还需要用圆形斜斜下拉菜单选项给圆添加边缘，调整斜角为高度为4 pt， 选择塑料效果底纹，这是做渲染照明反射用的。

步骤5

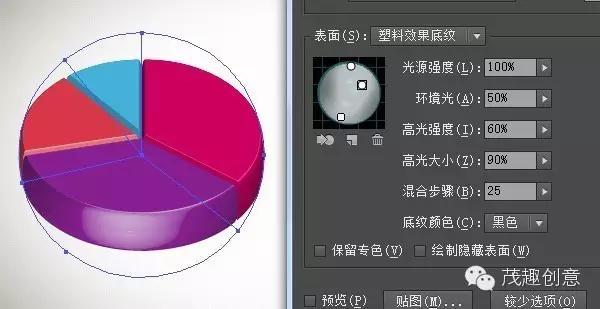

现在你可以看到很好的反光边缘图，但这仅仅是个开始，我们将让它看起来好多了。点击“更多选项”按钮来扩大窗口，使光配置可见。

现在新建两个灯， 位置三盏灯，给他们所有的相同的参数。

步骤6

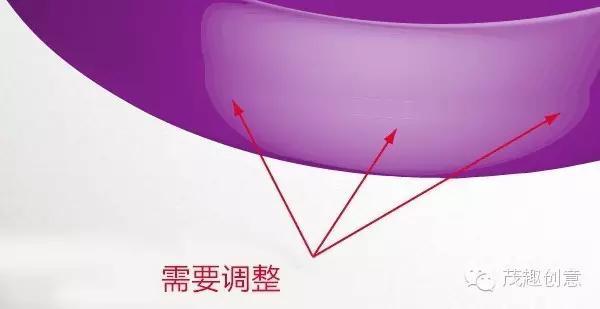

这时在你会看到一大块的白色亮部反光，但还需要调整一下，看起来分段了和底色还不融合。

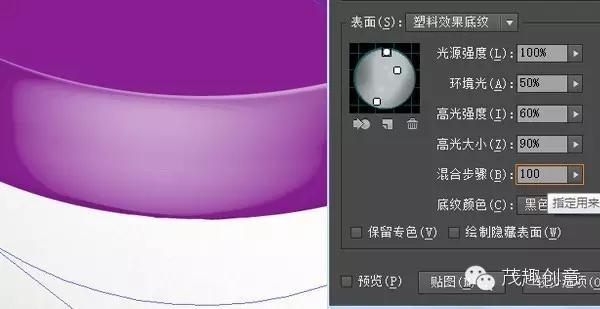

实际上很容易修复，只需要回到凸出和斜角选项(你必须通过双击这个效应在外观面板后选择图)把混合步骤参数设为100， 效果呈现时间将会更长，需要耐心等待。 如果你的电脑是很慢，建议保持尽可能低的混合步骤。

步骤7

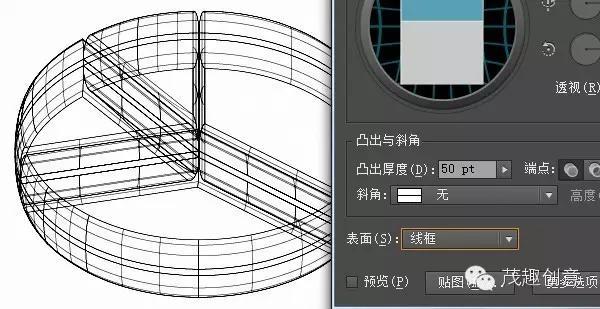

复制一个饼状图，然后去选择效果>3D>凸出与斜角，并输入相关参数数值， 改变表面为线框，然后单击确定。

步骤8

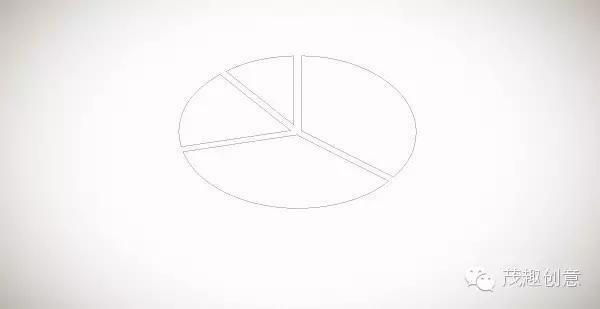

扩展线框(对象>扩展外观)，删除线框的每一行除了顶边， 剩下的应该是这样:

步骤9

选择这个形状，给他们一个白色中部描边1pt，不透明度为50%。

步骤10

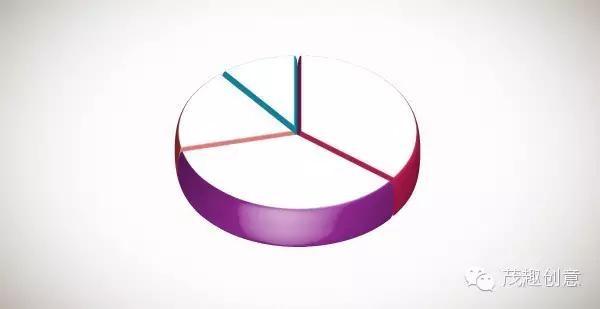

再复制一个图形填充白色，透明度100%。

步骤11

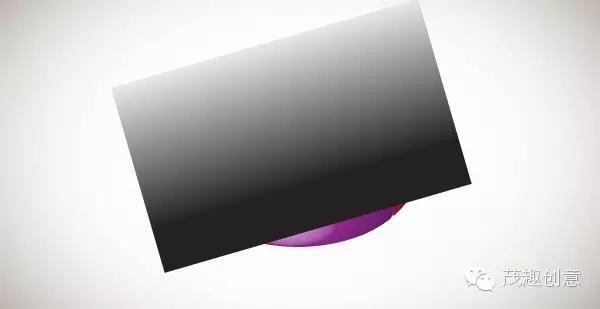

使用矩形工具画一个新的矩形，旋转和缩放它像下面的图片那样， 填充白色到黑色渐变。

步骤12

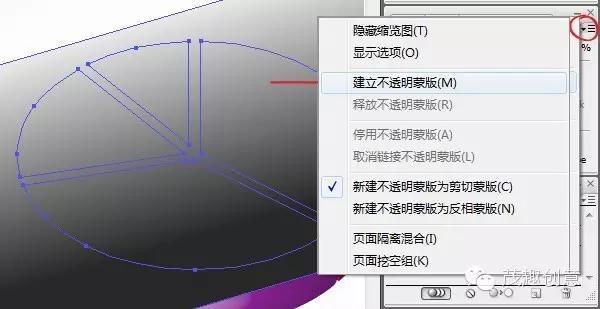

选择黑白渐变矩形和白色圆饼图， 去透明面板，打开从下拉菜单，单击“建立不透明蒙板”。

步骤13

目前的效果是这样的

最后

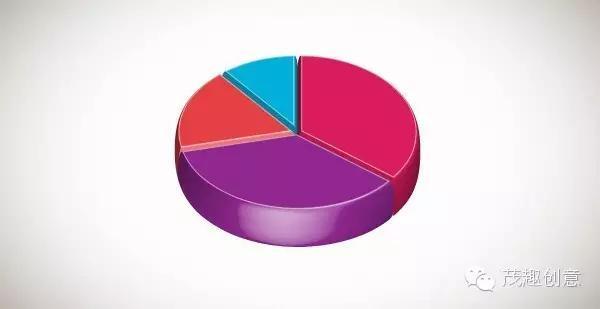

最后的效果是这样的
