SOHO宽带路由器接入ISP配置详解

【实验名称】SOHO宽带路由器接入ISP配置详解

【实验目的】通过对D-Link SOHO宽带路由器进行接入到ISP的配置，使管理人员以后可以通过Web方式对宽带路由器进行基本的宽带接入方式的配置。

【背景描述】某日，某小公司申请了一条ADSL宽带。这下公司沸腾 了，同事们都在兴高采烈谈论着这件事。这个说要和客户用网络进行沟通，非常方便、快捷。那个说有了网络就可以随时随地查询各个商户的信息了。



这个时候公司中最具网络天赋的大勇说了一句话给正在兴奋谈论这件事的同事们降了降温：“电信给提供的ADSL调制解调器上的网络接口只有一个，给谁使用才合适呢？”这下大家都沉寂了下来，各自盘算着自己使用网络的理由。这个时候大勇又补充了一句话：“呵呵，其实即使只有一个ADSL宽带网络接口，我也是有办法让所有想上网的同事都上网的。”



这下同事们都睁大了眼睛看着大勇，大勇望着大家那一个个渴望的眼神，不仅不慢地说了起来：“多人共享一条ADSL宽带上网有很多方法，其中比较常用的方法有利用Windows操作系统的ICS共享、使用代理服务器软件进行共享和利用宽带路由器共享宽带等三种解决办法。前两种办法虽然在操作方面比较简单，但是功能比较单一，使用起来有一定的局限性。我的建议是使用宽带路由器进行共享宽带。”



这时候，大勇从旁边拿起一个盒子说：“这是我从电子市场上购买的一台D-Link品牌的宽带路由器DI-504，有了它我们就可以全部可以上互联网了”。原来经理早就嘱托大勇负责这个事情了。接下来我们就看看大勇是怎么来安装和调试宽带路由器的。

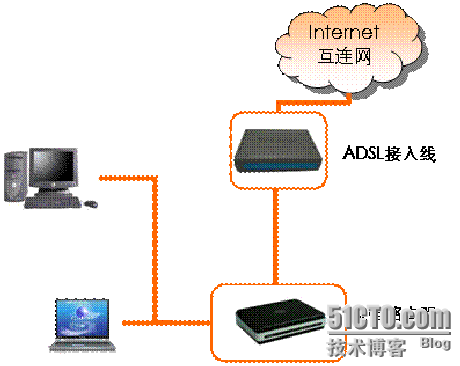

【实验拓扑】如图所示大勇公司的网络拓扑示意图。大家希望所有的几台计算机都可以通过宽带路由器共享一条ADSL线路接入到Internet。

【实验设备】ADSL接入线1条，D-Link宽带路由器 1台，测试PC 2台，网线若干条。

【实验步骤】

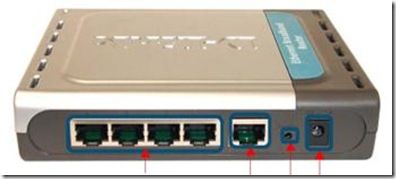

第一步： 连接宽带路由器。（以DI-504为例）

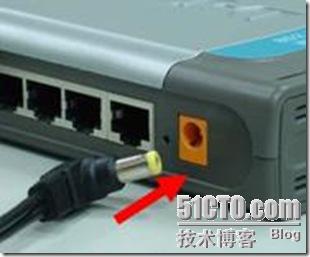

首先，将DI-504自带的9V交流电源适配器连接到DI-504后面板上；然后将适配器插入您的电源插座。DI-504前面板的电源LED指示灯亮，表明操作正确。

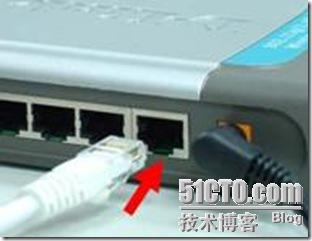

将一条以太网缆线的一端插入DI-504后面板上的WAN端口，另一端插入您的DSL/Cable modem上的以太网端口。DI-504前面板的WAN口的LED指示灯亮，表明操作正确。如果您使用ADSL Modem，请将电话线接入ADSL Modem的RJ-11接口。

将另一条以太网缆线的一端插入DI-504后面板上的LAN端口，另一端插入您用于配置DI-504的计算机网卡上。DI-504前面板的LAN口的LED指示灯亮，表明操作正确。



连接其他计算机到DI-504宽带路由器:

用其他的以太网缆线，将需要通过DI-504宽带路由器上网的具有以太网接口的其他计算机连接到DI-504后面板上剩余的3个LAN端口上。

第二步：配置计算机网络设置。

在正在使用的计算机桌面上，用鼠标右键点击网上邻居，选择“属性”。

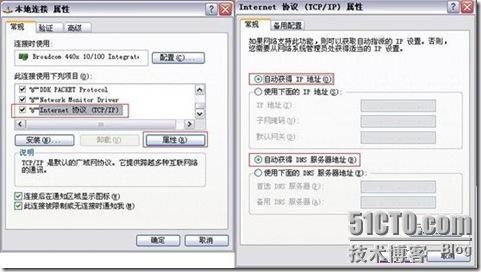

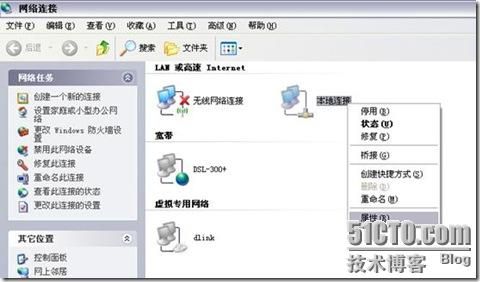

在随后打开的窗口里，用鼠标右键点击本地连接，选择“属性”。

在随后打开的窗口里，先选择Internet协议（TCP/IP），再用鼠标点击“属性”。选择“自动获得IP地址”，单击确定，再回到前一个界面之后点击关闭。当您的计算机连接到DI-504时，计算机即会自动获得IP地址。

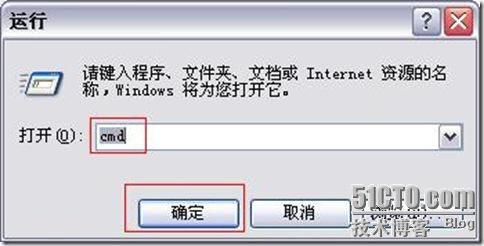

稍待15秒左右之后，当本地连接显示已连接上时，单击“开始”－“运行”，在“打开”处敲入cmd，点击确定。

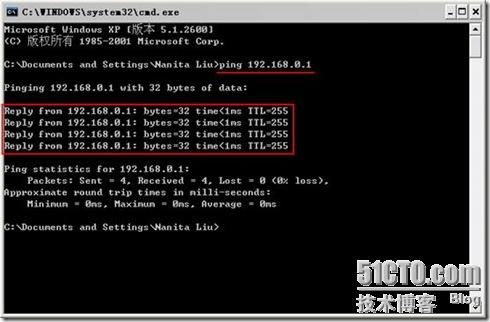

进入MS-DOS命令提示符窗口下，键入ping 192.168.0.1并回车。

如果出现“Reply from 192.168.0.1: bytes=32 time<1ms TTL=64”字样则说明计算机已经和DI-504连接成功，可以进行下一步配置。

第三步：配置宽带路由器。

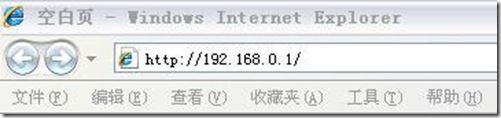

打开Web浏览器，在地址栏中键入[url]http://192.168.0.1[/url]，然后按Enter键。

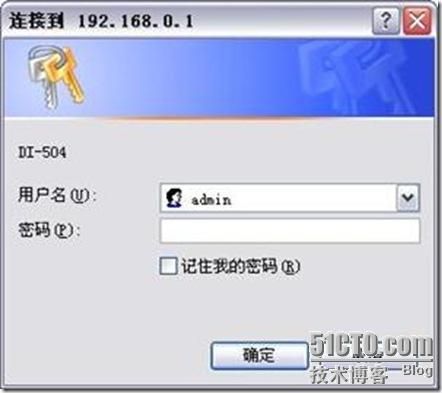

在随后打开的登陆窗口里，输入用户名：admin；让密码为空白；然后单击“确定”。

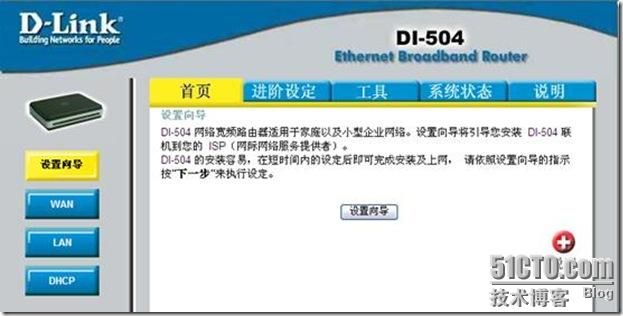

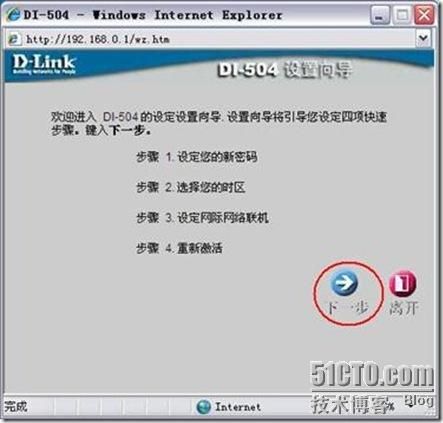

在随后打开的窗口里，单击“设置向导”。

选择“下一步”。

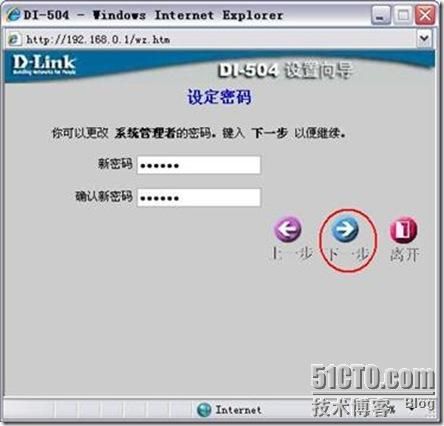

设置新密码。

该密码为登录路由器管理界面的密码，默认为空，用户可以进行修改，也可以保持不变。

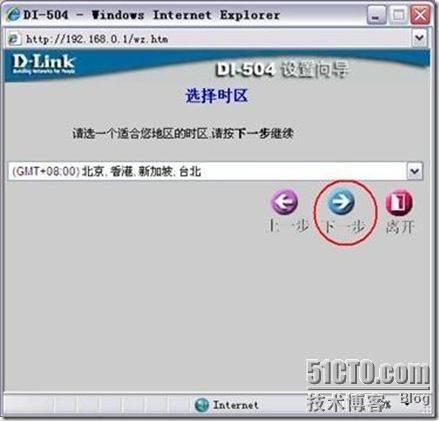

然后选择时区。

DI-504宽带路由器选择互联网连接类型

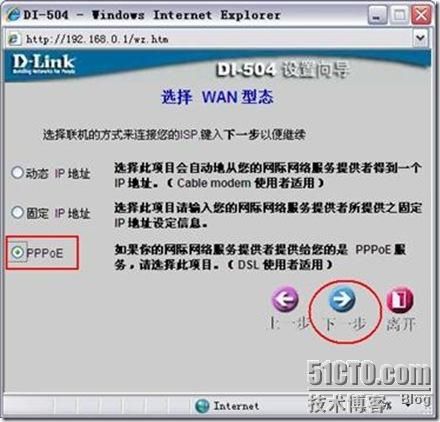

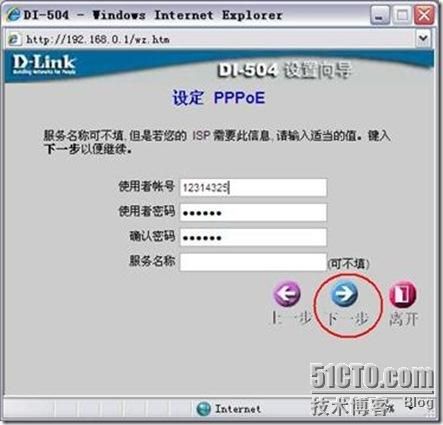

（1）PPPOE连接方式配置

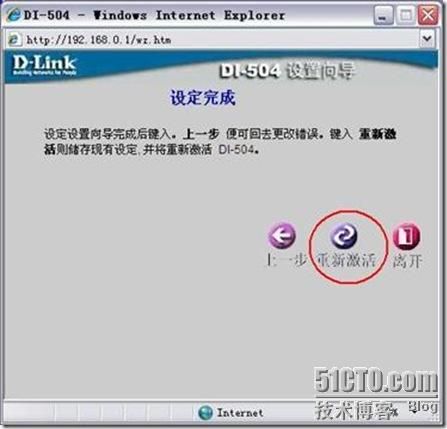

输入由ISP提供的用户名和密码；单击下一步后；再点击“重新激活”，完成DI-504宽带路由器的设置。

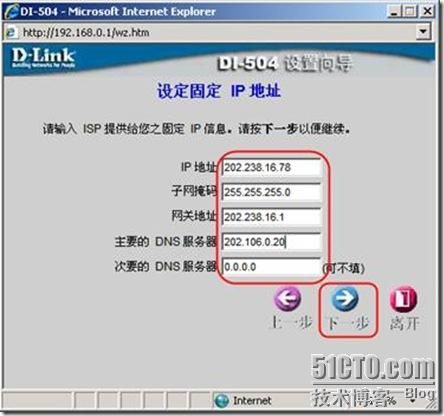

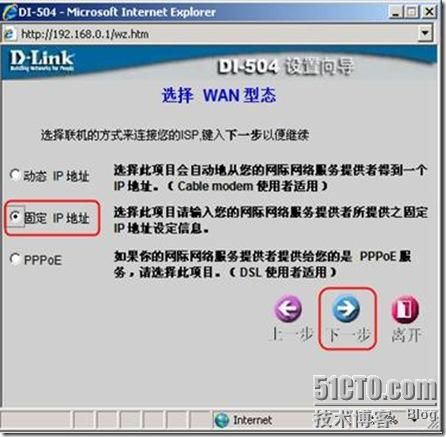

（2）固定IP地址连接方式配置

填入由ISP所提供的静态IP地址信息

然后重新激活

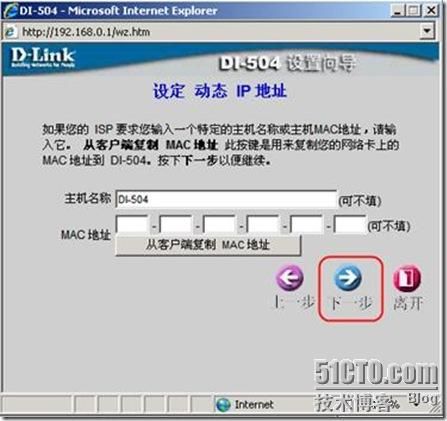

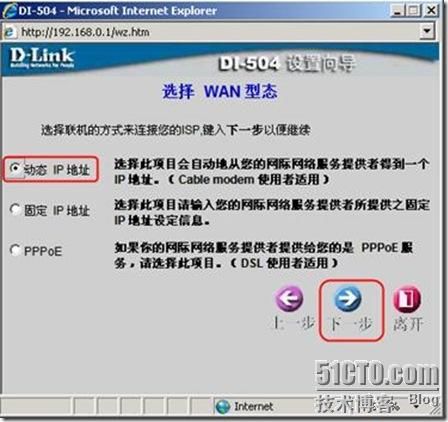

（3）动态IP地址连接方式配置

直接点击下一步

重新激活路由器

第四步：查看宽带路由器连接状态。

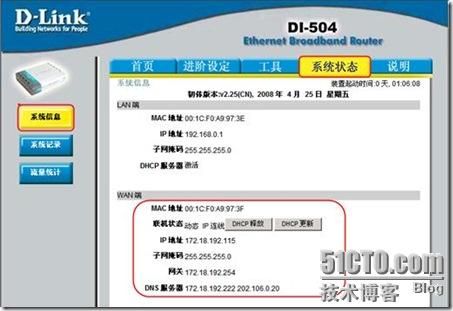

WAN端口已经连接

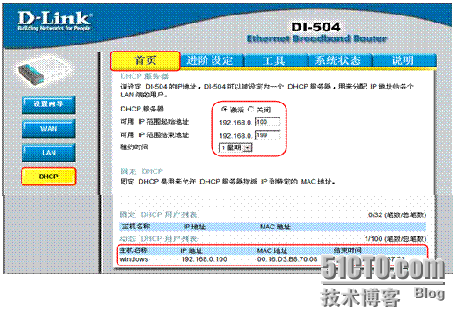

DHCP的信息状态

【注意事项】

1. 默认的情况下，宽带路由器的DHCP服务器功能是开启的，计算机可以将IP地址的信息设置位自动获取方式，方便用户连接入网。

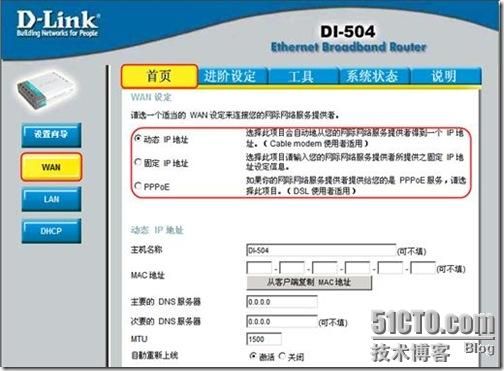

2. 如果不使用配置向导来配置路由器，可以进行如下选择，配置界面与前面相同。

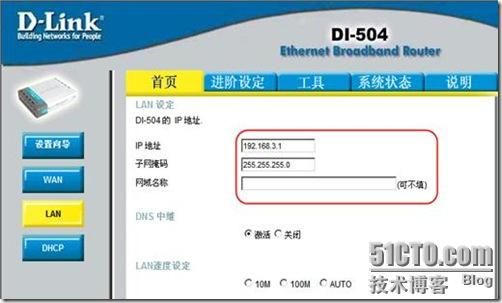

3. 用户如果修改了宽带路由器LAN接口的IP地址，DHCP服务器所提供的IP地址的范围也相应地改变。
