电动举升门安装
高度设置：
把尾门手动开到你想要的高度位置，长按（大概2秒左右）尾门手动开关按键（如下图所示），听到蜂鸣器发出声音后即刻松手，高度设置后再按一下手动开关按键让尾门自动关闭，再次打开尾门就可开到你设定的高度。
一、注意事项
a. 本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的;
b. 为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花;
c. 请定期检查与车连接的所有配件是否松动，以确保使用安全;
d. 温馨提示：

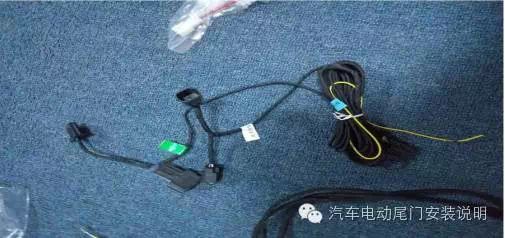

二、配件清单（参考此表核对包装盒配件是否齐全）
1. 解码线
2. 蓝色线为原车锁机开锁信号线，棕色为原色锁机状态信号线
3. 接头与ECU控制盒接口对插
4. 负极线，搭铁
5. 正极线，与保险丝座对接
6. 手动开关线
7. 拉锁控制盒线，按颜色与拉锁控制对接（颜色相同的对接）
8. 电举升杆电机线(不分左右)
9. 与原车OBD对接
三、安装步骤
a.拆内饰件，具体操作如下所述：
参考配件清单和配件图检查配件是否齐全。

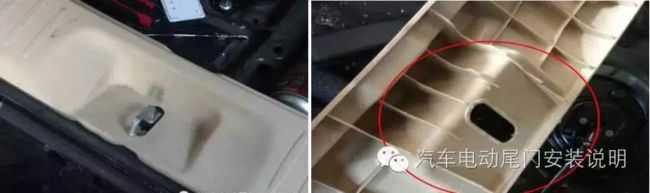

首先把尾厢盖板拿开（箭头所示）
拆开后盖（箭头所指）

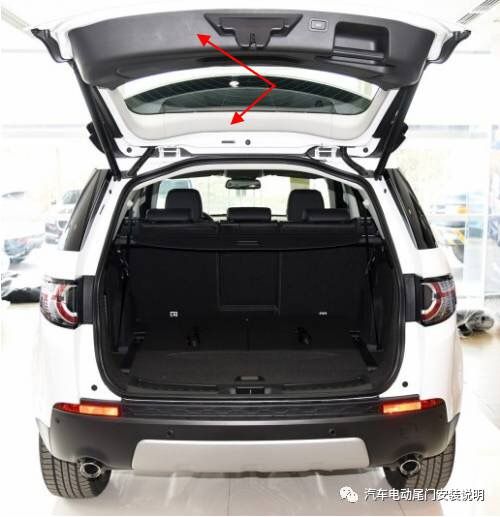

拆下尾门的内饰板（箭头所示）
拆下左边穿线胶套（如图所示）
b.安装撑杆，具体操作如下所述：
拆除原车左右两边撑杆（用一字螺丝刀把与举升杆与车门连接的头部的卡簧撬开，拆出原车举升杆，拆装过程中需把门顶
拆下原车气弹簧的车身支架（扭下螺丝即可取下支架，如图所示）
安装支架（拆除原车支架后安装产品所带支架，注意：产品所带支架上刻有“L”、“R”和箭头标识，“L”为左支架， “R”为右支架，安装时箭头向上，如右图所示）上面孔位用原车螺丝拧上，下面孔位用产品所配的螺丝拧上
安装撑杆（支架安装确认无误后即可安装电动撑杆，注意：撑杆带线那头安装在尾门上）

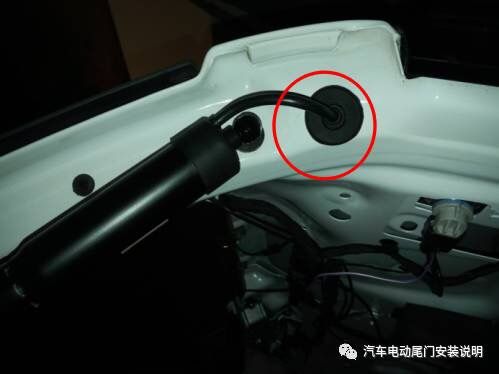

撑杆穿线（取下右图红色圈内原车胶塞，装产品所带胶从此孔穿入门内，再把产品所带胶塞装上去即可）
C．穿线. 具体操作如下所述：
将电源正极线，解码线（红白色线和橙色线） 与拉锁控制线通过穿线胶套穿至车身里面（其它线留在尾门上）
注意：在穿线套两头打上表板蜡，利于穿线
将拉锁控制线沿右图红色线所示从顶棚穿至后备箱内饰板里面（注意：此线束一定要穿至后备箱右侧内饰板内侧）
将电源正极线沿右图红色线所示从顶棚穿至后备箱内饰板里面（注意：此线束一定要穿至后备箱右侧内饰板内侧）
将解码线（红白色线和橙色线）从车顶棚穿至驾驶室（注意：穿线过程中尽量小心，不要将线表皮刮破，如不小心刮破即刻用电控胶布将刮破包好）

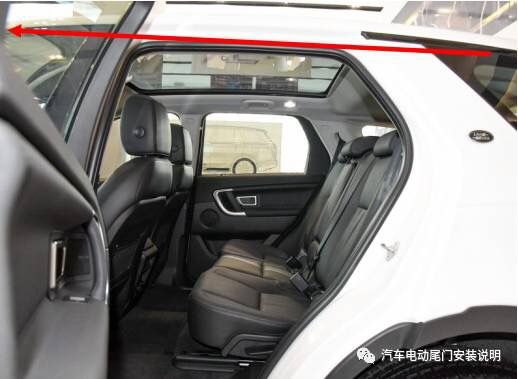

将解码线（红白色线和橙色线）经车左后门顶棚处（注意：要将门框胶条上半部分拆开才能穿线
将解码线（红白色线和橙色线）经车左前门顶棚处穿至驾驶室，再拆下箭头所内饰板将线穿至驾驶室三角区（注意：至此穿线工作已完成）
d.安装门锁：具体操作如下所述；
拆下原车锁扣
装上产品所配的拉锁，用所配的螺丝拧紧，先上左边的螺丝，再上右边的，
把长拉簧装上，再把接线卡进拉锁的卡槽上，拧紧接线螺丝
把拉线另一对与拉锁控制盒相连，拧紧螺丝
接插头端子：把线束上的拉锁控制线（从尾门引至后备箱右侧的拉锁控制线）对应拉锁控制盒的插头插好，注意颜色要一一对应
安装拉线控制盒：
接头接好后将拉线控制盒藏天后箱内饰件内侧里面用3M胶粘好即可
e．接线. 具体操作如下所述
接信号线和状态线：把原车锁机上的接头拔下, 把拔下的公接头接到线束的母接头，再把线束的公接头插到原车的母接头上；
或者直接接线：线束蓝色线接原车插头1号线，棕色线接原车插头4号线。原车插头下面写有数字表示几号线（如图所示）
接负极线：
把负极线接到如图所示的螺丝上（注意要接在螺丝头与垫片中间）

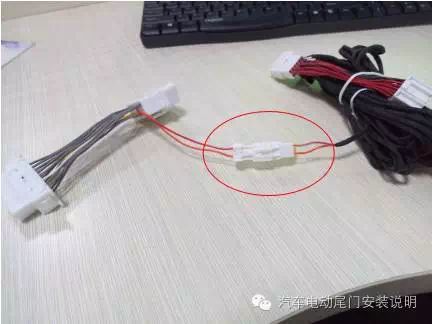

接解码线：
解码线与OBD线束相接，OBD线束插入原车OBD接口，（如图所示）
接正极线：
拆除保险盒上面的装饰件，在如图所示位置找到保险丝座. （如图所示）原车保险丝盒F7位置
把电源正极线与保险丝座相连，保险丝座插入原车保险丝盒插好保险丝插座后再与后面引过来的电源正极线用所配小接对接。
（注意：保险丝座的方向不能插反）
f.安装尾开关，具体操作如下所述：
把所配的开关装到如图所示位置 ,
g.放置主机盒：
把控制盒放于尾门上，用所配的魔术贴固定好，（注意，确保主机盒已用魔术贴贴好，以免后继脱落）
h.测试功能还原：
确保所有线接好后，按照说明书的功能描述试一下基本功能（钥匙、后面加装开关有无功能），如无问题再将所有线束扎好，最扣再把拆除内饰板还原（注意，还原装内饰板时不要压到线束）
通电后首次开关门为控制盒自动学习模式，请确保门能开关到位，至此，电动举升门安装完毕。
四、免责声明：由于安装及使用不当而引发的相关问题及损失，不在我公司的质保范围内。
感谢您购买智能电动举升门，在使用前请仔细阅读本手册，阅后请小心收藏，以备日后才查阅.图片仅供参考，产品以实物为准。
电动尾门安装常见问题
注意！！！每装一部车第一步都要看看原车尾门是否有缝，有多大。看清楚在安装！
1. 问题现象：产品不通电(我们所配装在尾门上的小开关是否亮灯)
A .检测保险丝座是否有电来，检测保险比座是否插反，如右图所示，红色圈插好是我们所配的保险丝，未插好的是原车保险丝。绿色圈的一头要插到原车保险丝位的有电的一头。
B.保险丝烧断是否接线断路。
C. 检查负极是否接好，搭铁位是否能通电
2. 问题现象：产品没功能
A.ECU插头是否插紧，啪一声表示已经插紧，我们所配的尾门开关按键是否有亮灯。
B.检查接线或插头是否正确或松动
C.ECU先插黑色插头后插白色插头
3问题现象：用手动开门关门是否有信号，时可以时不可以！
A.插头是否接触不良或接线接错！搭铁位是否能通电！
B.原车锁机是否运动
C.拉锁控制盒是否运动
D.接线位置用电工胶贴好，防止断路
4.问题现象：安装出现无法对正原车球头！
注意！！图一红色圈不要去扭动！图二就是带线那一头可以扭动，用13开口去扭动图二红色圈
A.两杆安装完毕用手运行尾门检测是否顺畅
B.手动运行关门是否可以紧闭
C.不紧闭，两杆位置是否有阻滞或工具没有拿走
5.问题现象：关门不顺畅，关门1\2 或2\3关不下。
A.支架要分清左右，箭头是否向上的位置！
6.问题现象：拉锁控制盒不运动
A.拉锁控制盒线束颜色是否对应线束插头上的颜色，两者颜色要一一对应插入插头，两端插头插好
B.不用关闭尾门检测，用螺丝刀去勾动原车锁机一级二级锁，看看拉锁控制盒是否运动
7.问题现象：关门力度不够，门锁也锁不上。
A.注意！！！尾门内饰板一定要装上！！！安装到最后一定要装上尾门装饰板在试开关门！！！
8.问题现象：锁不上二级锁。锁好尾门还有较大的门缝。
A.能锁上一级锁，不能锁上二级锁。
B.一长一短两个弹簧是否装上，锁位置能否可以调整《上下， 左右》
C.⑴原车螺丝孔是否可以移动还是固定，可以移动的孔是否松还是紧？
⑵紧的先把锁的两个螺丝松开，松至锁有些松动就可以，不用全部送开，用螺丝刀顶着锁的底板两边进行拷打，不要用力过猛。
⑶调到合适位置，安装锁要平行，最后锁紧螺丝
⑷注意：拷打要注意原车极限可以调多低多高，别把车的孔打坏
9.问题现象：锁不上二级锁。锁好尾门还有很大的门缝。
A．先调校我们所配的锁，不可以在勾胶。
B.图一红色圈就是那个小软胶，图二是勾出来软胶的样子。
C.注意：不是所有车都要勾这个软胶，只是有些车型要勾！
D.锁门状态锁不上二级锁，用手去推动尾门才可以锁上二级锁，大于5毫米缝，要勾这个软胶。
方法：用螺丝刀去挑动原车锁机一级二级锁，半圆位置有一个小软胶！！！
10.问题现象：我们所配的锁运行不顺畅或顶着原车装饰盖。
A.图一是原车锁装饰盖板，图二是原车装饰盖板要削掉阻滞胶骨
B.有些车原车锁装饰盖的胶骨会顶到我们配的锁，顶着那一部分用刀削去，削好安装是否还有顶着，在装上我们配的锁装饰盖，安装完毕，锁的运行是否顺畅
11.问题现象：原车遥控用不了
A.OBD是否插紧！解码线《红白，橙色》两条是否接反，要一一对应颜色！如果接线的是否接错线，是否用电工胶贴好！
12.问题现象：主驾驶位上解锁键用不了
A.有些车要接A柱或B柱的解锁信号线，是否接错！我们配的线束黄色那一条。
B. 绿色是A柱。红色是B柱。
13.问题现象：按键误触发，高度设置。
A.设置高度：你理想的高度下去按我们所配的尾门开关按键不放手出现DDD连续响声就放手，设置完成你理想高度后用手按一下我们所配的尾门开关按键去关门，（不要用手拉去关门）然后开门是否是你设置理想高度。
C.注意！！！设置理想高度后不要用手去关门，一定要用我们所配的尾门开关按键。
D.注意！！！按键后板上螺丝上太紧会触发或误触发。上螺丝应上到适当位置，按键灵敏度较好就OK
14.问题现象：关门状态下，尾门开不了。
A.在第二排座位入车内见图一小盖子打开，见原车锁机，用螺丝刀去挑图二红色位置就把门打开，其它原车锁机大同小异！！！
