Azure Internal Load Balance



在很多LOB场景中，除了要对WEB和APP做负载均衡外，很多情况下对数据库也需要负载均衡，才能让客户体验进一步提升，同时保证系统数据库可用性。

然后在为数据库做负载均衡时，同时又要保证访问和数据的安全，所以需要在内部实现负载均衡。目前Azure已经提供了内部负载均衡（ILB），与NSG(之前的文章)配合使用，既能负载流量，同时充分保证安全。

1 场景介绍

使用2个云服务的ILB拓扑：

使用1个云服务的ILB拓扑：

对于跨界 Azure 虚拟网络中的 Azure 虚拟机上运行的 Intranet LOB 应用程序，ILB 可以对来自 Intranet 客户端的流量执行负载平衡。

2 配置ILB

数据库IP配置如下:

2.1 创建 ILB 的一个实例

该实例将从云服务或虚拟网络的地址池中获取分配的虚拟 IP (VIP) 地址。

命令格式：

$svc=""

$ilb=""

$subnet=""

$IP=""

Add-AzureInternalLoadBalancer -ServiceName $svc -InternalLoadBalancerName $ilb –SubnetName $subnet –StaticVNetIPAddress $IP

2. 添加与虚拟机对应的将接收负载平衡流量的终结点。

$svc=""

$vmname=""

$epname=""

$prot="tcp" or "udp"

$locport=

$pubport=

$ilb=""

Get-AzureVM –ServiceName $svc –Name $vmname | Add-AzureEndpoint -Name $epname -Protocol $prot -LocalPort $locport -PublicPort $pubport –DefaultProbe -InternalLoadBalancerName $ilb | Update-AzureVM

添加第二个实例

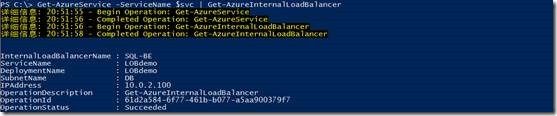

查看负载平衡器
