利用PowerDesigner显示Mysql表结构

废话：

公司现有数据库表十分混乱，近期可能会做优化。开发人员在开发中新增数据表时没有留下过具体的表说明，所以要先对表结构进行一下梳理。一共200多张表，使用PowerDesigner自动化获取结构，然后再慢慢去搞0 0。花了一上午的时间找解决办法，踩了好几个坑，在这里整理一下。

具体步骤：

一、安装PowerDesigner
二、安装mysql-connector-odbc
http://dev.mysql.com/downloads/connector/odbc/
三、创建odbc数据源
四、使用PowerDesigner连接数据库

---

一、安装PowerDesigner

官网应该是这个http://powerdesigner.de/en/overview/
或者，网上找破解版本...
(找到个不错的破解,这里就不放了...)

---

二、安装mysql-connector-odbc

下载地址：http://dev.mysql.com/downloads/connector/odbc/

1、32位/64位？

据说PowerDesigner是32位的，所以odbc也应该是32位。

2、安装错误解决办法：

(1)、ODBC5.3.6版本：Error 1918这类错误：
需要先安装Microsoft Visual C++ 2010 Redistributable Package (x86)
下载地址：https://www.microsoft.com/en-US/download/details.aspx?id=5555
(2)、安装 C++ 2010 后如果依旧Rrror 1918：
改用5.2.7版本，应该就可以了。

---

三、创建odbc数据源

1、控制面板-管理工具-数据源-用户DSN：添加
如果找到前面安装的Mysql最好...如果没有...
进入C:\Windows\SysWOW64，运行odbcad32.exe
2、找到Mysql，有两种 ANSI 和 Unicode，区别暂时不知道，随便选一个...

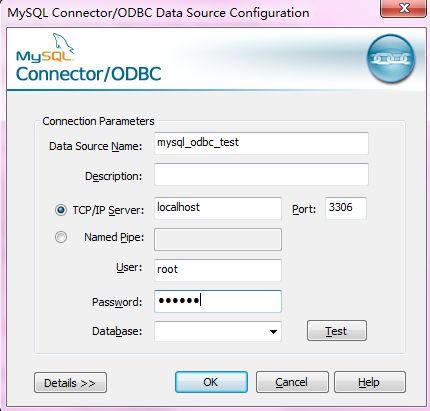

3、填写地址、端口、账号、密码等，OK就可以了


---

四、使用PowerDesigner连接数据库

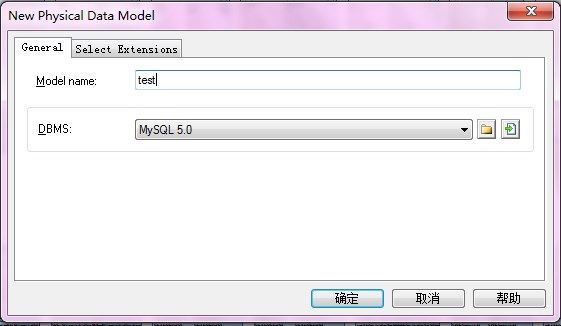

1、File-Reverse Engineer-Database，填写名称


2、使用Using a data source：
![Uploading 选择ODBC数据源_394806.png . . .]
]( http://upload-images.jianshu.io/upload_images/1112999-d0e15a827f9aa118.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240)

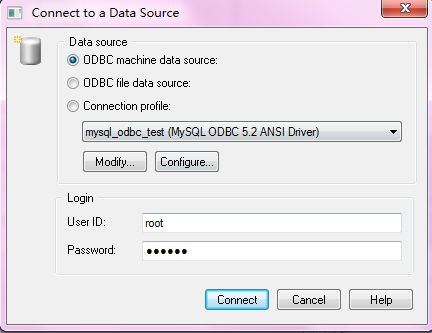

3、选择ODBC数据源：

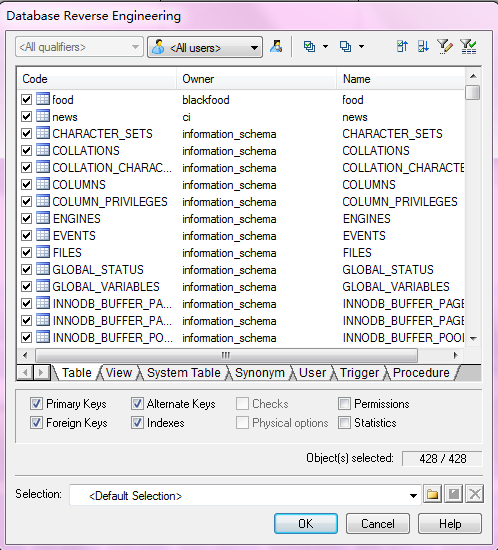

4、选择自己需要的数据表进行导入：


5、如果出现错误：
![Uploading 导入_422620.png . . .]
]( http://upload-images.jianshu.io/upload_images/1112999-735fb367fbc3d64e.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240)
不知道原因...无视掉...数据表已经导入成功了...
